Oscilloscope WaveMaster pratique SDA820Zi-A de LeCroy 20GHz Digital

Name: Oscilloscope WaveMaster pratique SDA820Zi-A de LeCroy 20GHz Digital
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: SDA820Zi-A
Price: Négociable USD
Availability: InStock

Nom De Marque:	LeCroy
Numéro De Modèle:	SDA820Zi-A
Nombre De Pièces:	1 ensemble
Prix:	Négociable
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LES Etats-Unis

Nom de produit:

Oscilloscope

Fréquence:

20 gigahertz

canaux:

4 CH

Taux d'échantillon:

80 GS/s

Condition:

D'occasion

Fonctions:

Examiné, en pleines conditions de travail

Capacité d'approvisionnement:

en stock

Mettre en évidence:

Oscilloscope analogique-numérique de LeCroy

Oscilloscope analogique-numérique de SDA820Zi-A

Oscilloscope pratique de LeCroy Digital

Description du produit

Gigahertz 4 ch de Tektronix LeCroy WaveMaster SDA820Zi-A 20

Description de Tektronix SDA820Zi-A

Fonctionnalités clé

Largeur de bande de jusqu'à 30 gigahertz et taux d'échantillon de 80 GS/s
L'interface utilisateurs la plus avancée d'oscilloscope
Le seul véritable déclencheur périodique du matériel 14,1 Gb/s de l'industrie
Bas plancher de mesure de frousse et stabilité exceptionnelle de base de temps
L'ensemble complet d'analyse de données périodiques, des outils corrigent, de validations et de conformité
Intégré entrées de 50 Ω et de 1 MΩ pour la connexion vraie et la flexibilité de sondage
Mesures intégrées et fonctions standard et faites sur commande de maths pour la capacité incomparable d'analyse
Analyse à plusieurs voies d'oeil, de frousse et d'interférence de données périodiques
De-encastrement, émulation, et égalisation en temps réel

Représentation exceptionnelle

Le taux avec de jusqu'à 30 gigahertz largeur de bande, d'échantillon de 80 GS/s, la base de temps extrêmement stable et un déclencheur périodique de 14,1 Gb/s le WaveMaster 8 Zi-B a la représentation de matériel pour capturer les signaux ultra-rapides d'aujourd'hui.

Facilité d'utilisation révolutionnaire

Le WaveMaster 8Zi-B est un instrument sophistiqué, conçu pour résoudre des problèmes complexes. Mais l'interface utilisateurs de MAUI, avec écran tactile à haute résolution de WaveMaster le 8Zi-B's 15,3 », rend l'analyse avancée facile à installer et employer. Une structure plate de menu met les outils les plus communs dans la portée la plus facile. Il est facile configurer les affichages multigrilles sophistiqués. Verticales, horizontales et acquisition plaçant des modifications sont apportées sans obscurcir l'affichage de forme d'onde.

Fait pour résoudre

MAUI fournit la panoplie d'outils serré-la plus intégrée de n'importe quelle interface utilisateurs d'oscilloscope. La voie a mesuré des paramètres à travers des acquisitions, tendance leurs variations sur de plus longs calendriers, ou visualise et mesure leurs distributions utilisant des histogrammes. Mesures à chaînes et fonctions multiples de maths ensemble pour créer facilement les caractéristiques faites sur commande d'analyse pour vos applications. Intégrez les tiers environnements de programmation, tels que MATLAB, directement dans le courant de traitement de la portée pour bien plus de personnalisation.

Corrigez et la validation a rendu facile

Relier un problème à sa cause première exige souvent regarder le signal dans des domaines multiples. Le WaveMaster 8Zi-B te permet de combiner les types multiples d'analyse dans un affichage simple et corrélé : les signaux analogues, protocole décode, des diagrammes d'oeil, paramètres de mesure, et d'autres informations importantes sont présentées côte à côte, en temps réel.

Configurations optimisées pour l'analyse de données périodiques

Les modèles de SDA 8 Zi-B ont été spécifiquement configurés pour manipuler d'aujourd'hui la plupart des applications provocantes de données périodiques. Aussi bien que doubler la profondeur standard de mémoire, le SDA 8 Zi-B vient comme norme avec un déclencheur périodique de modèle de véritable matériel de 6,5 Gb/s, et panoplie d'outils de noyau de SDAIII, qui fournit le diagramme d'oeil et l'analyse serré-intégrés et complets de frousse pour des signaux de NRZ.

Panoplie d'outils de SDAIII

Les produits d'analyse de données périodiques de Teledyne LeCroy SDAIII-CompleteLinQ des modes contiennent l'analyse à plusieurs voies d'oeil et de frousse, de LaneScape™ comparaison, des mesures de bruit verticales, et des outils d'analyse d'interférence. Ces capacités fournissent l'analyse la plus profonde dans le comportement des systèmes de données périodiques multi ou à voie unique.

Décodez de niveau du peu à la couche de protocole

Les décodeurs sont disponibles pour plus de 20 à vitesse réduite et bus de données périodiques ultra-rapides. Ces outils d'analyse plein-intégrés annotent la forme d'onde analogue acquise avec les données décodées correspondantes, aussi bien qu'en fournissant un complet, exportable décodez la table.

Pour beaucoup de normes, ProtoSync permet une vue encore de plus haut vers le haut du protocol stack, liant les formes d'onde de couche physique à l'analyse complète de transaction et de protocole-couche.

Essai automatisé de conformité

Le logiciel de QualiPHY de Teledyne LeCroy le rend facile d'exécuter les sondages de conformité automatisés et de produire des rapports des essais complets sur une grande sélection de normes périodiques comprenant :

PCI Express (1,0, 2,0, 3,0)
USB1, USB2, USB 3,0
DDR2, LPDDR2, DDR3, LPDDR3, DDR4
SAS2, SAS3, SATA
MIPI D-PHY, MIPI M-PHY
10/100/100 BASE-T, 10GBASE-T, 10GBASE-KR, SFI
HDMI 1,4, DisplayPort 1,2
MOST50, MOST150, BroadR-portée

Système vertical
Largeur de bande analogue (maximum)	20 gigahertz
Largeur de bande analogue @ 50 Ω (- DB 3) (ProLink a entré)	20 gigahertz (≥10 mV/div)
Largeur de bande analogue @ 50 Ω (- DB 3) (ProBus Input)	3,5 gigahertz (≥10 mV/div)
Largeur de bande analogue @ 1 MΩ (- DB 3) (ProBus Input)	500 mégahertz (de typique, ≥2 mV/div)
Temps de montée (10-90%, 50 Ω)	22 picosecondes (limite d'essai, mode de planéité)
Temps de montée (20-80%, 50 Ω)	16,5 picosecondes (mode de planéité)
Canaux d'entrée	4 (toute combinaison des entrées de ProLink et de ProBus)
Limiteurs de largeur de bande	20 mégahertz, 200 mégahertz, 1 gigahertz, 4 gigahertz, 6 gigahertz, 8 gigahertz, 13 gigahertz, 16 gigahertz
Impédance d'entrée	Entrées de ProLink : 50 Ω+/-2% pour ≤100 mV/div, 50 Ω+/-3% pour >100 mV/div ProBus Inputs : 50 Ω+/-2% ou 1 MΩ\|\|16pF, 10 MΩ \|\| 11 PF avec la sonde fournie
Accouplement d'entrée	Entrées de ProLink - 50 Ω : C.C, la terre ProBus Inputs - 1 MΩ : C.A., C.C, LA TERRE ; 50 Ω : C.C, LA TERRE
Tension d'entrée maximum	50 Ω (ProLink) : ±2 Vmax@≤100mV/div, 5.5Vrms@>100mV/div 50 Ω (ProBus) : ±5 Vmax, 3,5 Vrms 1 MΩ (ProBus) : Maximum de 250 V (C.A. de crête : < 10="" kHz="">
Isolement de Canal-canal	C.C à 10 gigahertz : DB 50 (>315 : 1) 10 à 15 gigahertz : DB 46 (>200 : 1) 15 à 20 gigahertz : DB 40 (>100 : 1) (pour deux canaux d'entrée quelconques de ProLink, mêmes ou différents arrangements de v/div, typiques)
Résolution verticale	8 bits ; jusqu'à 11 bits avec la résolution augmentée (ERES)
Sensibilité	50 Ω (ProLink) : 2 mV-1 V/div, (2-9.9 mV/div par l'intermédiaire de bourdonnement) 50 Ω entièrement variables (ProBus) : 2 mV-1 V/div, entièrement variables ; 1 MΩ (ProBus) : 2 mV-10 V/div, entièrement variables
Exactitude verticale de gain de C.C (composant de gain d'exactitude de C.C)	±1% F.S. (typique), compensation à 0V ; ±1.5% F.S. (limite d'essai), compensation à 0V
Plancher vertical de bruit (50 mV/div)	2,20 mVrms (typiques)
Gamme excentrée	50 Ω (ProLink) : ±500 système mv @ 2-100 mV/div ±4 V @ >100 mV/div -1 V/div 50 Ω (ProBus) : ±750 système mv @ 2-100 mV/div ±4 V @ >100 mV/div -1 V/div 1 MΩ : ±1V @ 2-140 mV/div ±10V @ 142mV-1.40V/div ±100V @ 1.42V-10V/div
Exactitude excentrée verticale de C.C	± (1,5% de l'arrangement excentré + 1,5% F.S. + 1 système mv) (limite d'essai)

Système horizontal
Bases de temps	Base de temps interne commune à 4 canaux d'entrée
Temps/chaîne de Division	20 ps/div-128 s/div (mode en temps réel : 20 ps/div - 64 s/div ; Mode de RIS : 20 ps/div - 10 ns/div, choisis par l'usager à ≤10ns/div ; Mode défilement vertical : 100 ms/div jusqu'à 128 s/div, choisis par l'usager à ≥100 ms/div et à ≤5 MS/s), selon la longueur de mémoire
Exactitude d'horloge	< 1="" ppm="">
Frousse d'horloge témoin	jusqu'à 10µs a acquis la chaîne de temps : 100fsrms (référence interne de base de temps) jusqu'à 6.4ms a acquis la chaîne de temps : 150fsrms (référence interne de base de temps)
Exactitude de mesure de temps de delta	√2√ ((bruit/SlewRate) ^2+ (frousse d'horloge témoin) ^2) (RMS) + (horloge accuracyreading) (secondes)
Plancher de mesure de frousse	√ ((bruit/SlewRate) secondsrms de ^2+ (frousse d'horloge témoin) ^2) (LIEN)
Frousse entre les canaux	<250fsrms> (LIEN, typique, mesurés à la largeur de bande maximum)
Déclencheur et frousse d'interpolateur	<0>
Chaîne de Deskew de Canal-canal	temps de ±9 X/division. arrangement ou maximum de 25 NS (celui qui est plus grand), chaque canal
Référence externe de base de temps (entrée)	10 mégahertz ; Impédance de 50 Ω, appliquée à l'entrée arrière
Référence externe de base de temps (sortie)	10 mégahertz ; Impédance de 50 Ω, sortie à l'arrière

Système d'acquisition
Échantillon à tir unique Rate/Ch	40 GS/s sur 4 ch (80 GS/s sur 2 ch utilisant le dispositif externe facultatif de intercaler de WM8Zi-2X80GS)
Échantillonnage intercalé aléatoire (RIS)	200 GS/s pour les signaux répétitifs (20 ps/div à 10 ns/div)
Taux maximum de déclencheur	1 000 000 formes d'onde/en second lieu (dans l'ordre mode, jusqu'à 4 canaux)
Temps d'Intersegment	µs 1
Mémoire standard (ch 4 ch/2/1Ch) (nombre de segments)	20 M/20 M/20M (le taux de mémoire et d'échantillon peut être doublé en mode de 1 ou 2 ch avec l'utilisation du dispositif externe de intercaler de WM8Zi-2X80GS) (2000)
Options de mémoire (ch 4 ch/2/1Ch) (nombre de segments)	Option S-32 : option 7 500) M-64 de 32M/de 32M/de 32M (: option 15 000) L-128 de 64M/de 64M/de 64M (: option 15 000) VL-256 de 128M/de 128M/de 128M (: 256M/de 256M/de 256M note (de 15 000) : En toutes les options de mémoire, le dispositif externe de intercaler de WM8Zi-2X80GS permet 80 GS/s sur 1 ou 2ch avec deux fois de la mémoire)

Procédé d'acquisition
Établissement d'une moyenne	Summed faisant la moyenne à 1 million de champs ; établissement d'une moyenne continu à 1 million de champs
Résolution augmentée (ERES)	De résolution verticale de 8,5 à 11 bits
Enveloppe (extrema)	Enveloppe, plancher, ou toit pour jusqu'à 1 million de champs
Interpolation	Linéaire ou péché x/x

Déclenchement du système
Modes	Normal, automatique, simple, et arrêt
Sources	Tous canal d'entrée, aux., Aux/10, ligne, ou bord rapide. Pente et niveau uniques à chaque source (excepté ligne déclencheur)
Mode de accouplement	C.C, C.A., HFRej, LFRej
retard de Pré-déclencheur	0-100% de la capacité de la mémoire (réglable dans des augmentations de 1% de 100 NS)
retard de Courrier-déclencheur	0-10,000 divisions en mode en temps réel, limité à des arrangements plus lents du temps/division ou en mode défilement vertical
Prise- par temps ou événements	De 2 NS jusqu'à 20 s ou de 1 à 99 999 999 événements
Chaîne interne de déclencheur	division ±4.1 de centre
Sensibilité de déclencheur avec le déclencheur ProBus Inputs de bord	2 divisions @ < 3=""> 1,5 divisions @ < 1=""> 1,0 divisions @ < 200="" MHz=""> (pour accouplement de C.C, ≥ 10 mV/div, 50 Ω)
La sensibilité de déclencheur avec le déclencheur ProLink de bord entre	3 divisions @ < 15="" GHz=""> 1,5 divisions @ < 3="" GHz=""> 1,0 divisions @ < 200="" MHz=""> (pour C.C, C.A., accouplement de LFRej, ≥ 10 mV/div, 50 Ω)
Sensibilité externe de déclencheur, (déclencheur de bord)	2 divisions @ < 1="" GHz=""> 1,5 divisions @ < 500="" MHz=""> 1,0 divisions @ < 200="" MHz=""> (pour l'accouplement de C.C)
Max. Trigger Frequency, déclencheur FUTÉ	2,0 gigahertz @ du ≥ 10 mV/div (largeur triggerable minimum 200 picosecondes)
Chaîne externe d'entrée de déclencheur	Aux. (±0.4 V) ; Aux/10 (±4 V)

Déclencheurs de base
Bord	Déclencheurs quand le signal remplit la pente (positif, négatif, ou non plus) et la condition de niveau.
Fenêtre	Déclencheurs quand sorties de signal une fenêtre définie par les seuils réglables
Vidéo TV-composée	Déclencheurs NTSC ou pal avec la ligne et le champ sélectionnables ; TVHD (720p, 1080i, 1080p) avec le débit d'images sélectionnable (50 ou 60 hertz) et la ligne ; ou COUTUME avec les champs sélectionnables (1-8), lignes (jusqu'à 2000), débits d'images (25, 30, 50, ou 60 hertz), entrelaçant (1:1, 2:1, 4:1, 8 : 1), ou pente d'impulsion de Synch (positif ou négatif).

Déclencheurs FUTÉS
État ou bord qualifié	Déclencheurs sur toute source d'entrée seulement si un état ou un bord défini se produisait sur une autre source d'entrée. Holdoff entre les sources est sélectionnable par temps ou événements.
Qualifié d'abord	Dans l'ordre le mode d'acquisition, déclenche repeatably sur l'événement B seulement si un modèle, un état, ou un bord défini (l'événement A) est satisfait dans le premier segment de l'acquisition. Holdoff entre les sources est sélectionnable par temps ou événements.
Abandon scolaire	Déclencheurs si baisses de signal pendant le temps plus longtemps que choisi entre 1 NS et 20 S.
Modèle	Combinaison de logique (ET, non-et, OU, NI) de 5 entrées (4 canaux et entrée de déclencheur externe). Chaque source peut être haute, basse, ou ne s'inquiète pas. Le haut et le de bas niveau peuvent être choisis indépendamment. Déclencheurs au début ou à l'extrémité du modèle.

Déclencheurs FUTÉS avec la technologie d'exclusion
Problème	Déclencheurs sur des problèmes positifs ou négatifs avec bas sélectionnable de largeurs aussi comme 200ps à 20 s, ou sur les défauts intermittents.
Largeur (signal ou modèle)	Déclencheurs sur positif, négatif, ou les deux largeurs avec bas sélectionnable de largeurs aussi comme 200ps à 20 s, ou sur les défauts intermittents.
Intervalle (signal ou modèle)	Déclencheurs sur des intervalles sélectionnables entre 1 NS et 20 S.
Temps mort (l'état/bord a qualifié)	Déclencheurs sur toute source si un état donné (ou le bord de transition) s'est produit sur une autre source. Le retard entre les sources est 1 NS à 20 s, ou 1 à 99 999 999 événements.
Avorton	Déclencheur sur les avortons positifs ou négatifs défini par deux limites de tension et deux délais. Choisissez entre 1 NS et 20 NS.
Taux de groupe	Déclencheur sur des taux de bord. Limites choisies pour le dV, le décollement, et la pente. Limites choisies de bord entre 1 NS et 20 NS.
Déclenchement d'exclusion	Déclencheur sur les défauts intermittents en spécifiant le comportement prévu et le déclenchement quand cette condition n'est pas remplie

Déclenchement de cascade (ordre)
Capacité	Armez sur l'événement de « A », puis le déclencheur sur l'événement de « B ». Ou le bras sur l'événement de « A », puis qualifient sur l'événement de « B », et le déclencheur sur l'événement de « C ».
Types	Cascade A puis B : Bord, fenêtre, largeur, problème, intervalle, abandon scolaire, ou mesure de modèle (logique). La mesure peut être sur la scène B seulement. Cascade A puis B puis C (mesure) : Bord, fenêtre, modèle (logique), largeur, problème, intervalle, abandon scolaire, ou mesure. La mesure peut être sur la scène C seulement. Cascade A puis B puis C : Bord, fenêtre, modèle (logique)
Holdoff	Holdoff entre A et B ou B et C est sélectionnable par le temps (1ns à 20s) ou le nombre d'événements. Sélection de déclencheur de mesure comme la dernière étape dans une cascade exclut un holdoff plaçant entre l'étape antérieure et la dernière étape.

Déclenchement périodique à grande vitesse de protocole
Débits	Option WM8Zi-6GBIT-80B-8B10B-TD : 600 Mb/s à 6,5 Gb/s, Channel 4 ont entré seulement l'option WM8Zi-14GBIT-80B-8B10B-TD : 600 Mb/s à 14,1 Gb/s, Channel 4 ont entré seulement
Longueur de modèle	80 bits NRZ, huit symboles 8b/10b
Sorties d'horloge et de données	Sortie de récupération d'horloge et de données n'a pas fourni

Déclenchement périodique à vitesse réduite de protocole (facultatif)
Sur option disponible	I2C, SPI (SPI, SSPI, SIOP), UART-RS232, PEUT, LIN, FlexRay, I2S (audio), MIL-1553

Déclencheur de mesure
Capacité de déclencheur de mesure	Choisissez parmi un grand nombre de paramètres de mesure pour déclencher sur une valeur de mesure avec des limites qualifiées. Peut être employé en tant que seulement le déclencheur ou dernier événement dans un déclencheur de cascade.

Affichage de forme d'onde de couleur
Type	Affichage à cristaux liquides TFT-actif à panneau plat de Matrix de la couleur 15,3 » avec l'écran tactile de haute résolution
Résolution	WXGA ; 1280 x 768 pixels.
Nombre de traces	Montrez un maximum de 16 traces (jusqu'à 40 avec quelques choix de logiciels). Traces simultanément d'affichage de canal, de bourdonnement, de mémoire et de maths.
Styles de grille	Automatique, simple, double, quadruple, octal, DE X/Y, Single+X-Y, Dual+X-Y
Représentation de forme d'onde	Les points témoin se sont joints, ou des points témoin seulement

Mémoire interne de forme d'onde
Mémoire interne de forme d'onde	12 bit actif du magasin 16 des traces de mémoire de forme d'onde (M1-M12)/point de formes d'onde intégrales. Des formes d'onde peuvent être stockées à un certain nombre de dossiers limités seulement par la capacité de médias de stockage de données.

Deuxième affichage intégré
Type	Intégration d'écran tactile de soutiens de deuxième affichage écrit par l'utilisateur avec la capacité de fente-grille. (Note : le conducteur d'écran tactile pour le deuxième affichage peut ne pas être un conducteur de Fujitsu)
Résolution	Déterminé par l'affichage choisi par l'utilisateur

Mode de visionnement rapide de LeCroy WaveStream™
Intensité	256 intensités, 1-100% réglable par l'intermédiaire du contrôle de panneau avant
Types	Analogue choisi ou couleur-évalué
Nombre de canaux	jusqu'à 4 simultanément
Max Sampling Rate	40 GS/s (80 GS/s avec le dispositif externe facultatif de intercaler de WM8Zi-2X80GS)
Vieillissement de persistance	Choisissez parmi Mme 500 à l'infini
Formes d'onde/en second lieu (continu)	jusqu'à 2500 formes d'onde/en second lieu
Opération	Cabillot de panneau avant entre WaveStream SUR (analogue), SUR (couleur) et

Affichage analogue de persistance
Persistance analogue et Couleur-évaluée	Niveaux variables de saturation ; magasins données de la persistance de chaque trace dans la mémoire
Types de persistance	Analogue, couleur, ou tridimensionnel choisie
Trace Selection	Activez la persistance sur toutes les ou n'importe quelle combinaison traces
Vieillissement de persistance	Choisissez parmi Mme 500 à l'infini
Modes d'affichage de champ	Tout accumulé, ou tout accumulé avec la dernière trace a accentué

Sortie à grande vitesse de convertisseur analogique-numérique (option)
Type	LeCroy LSIB
Vitesse de transfert	jusqu'à 325 MB/s (typiques)
Protocole de sortie	PCI Express, GEN 1 (4 ruelles utilisées pour le transfert des données)
Protocole de contrôle	TCP/IP
Ensemble de commande	Par l'intermédiaire de l'automation de Windows, ou par l'intermédiaire de l'ensemble à distance de commande de LeCroy

Processor/CPU
Type	Quadruple d'Intel® CoreTM i7-2600, 2,6 gigahertz (jusqu'à 3,8 gigahertz en mode de Turbo) (ou meilleur)
Mémoire de processeur	Norme de 8 gigaoctets pour des options de la mémoire (20 Mpt), de la mémoire S-32 et M-64 de DST norme de 16 gigaoctets pour des options de la mémoire L-128 et VL-256 jusqu'à 32 gigaoctets de facultatif
Système d'exploitation	Édition professionnelle du ® 7 de Microsoft Windows (64-bit)
Horloge temps réel	Date et heure montrées avec la forme d'onde dans des dossiers de copie papier. Appui de SNTP à synchroniser aux horloges internes de précision.

Traces d'expansion de bourdonnement
Traces d'expansion de bourdonnement	Affichage jusqu'à 12 12 de maths/bourdonnement traces de bourdonnement et

Stockage installé
Statut de panneau avant et d'instrument	Magasin au disque dur interne, au-dessus du réseau, ou à un périphérique USB-relié.

Interface
À télécommande	Par l'intermédiaire de l'automation de Windows, ou par l'intermédiaire de l'ensemble à distance de commande de LeCroy
Norme de communication de réseau	VXI-11 ou VICP, classe C (v1.2) de LXI conforme
Port de GPIB	Appuis IEEE - 488,2
Port de LSIB (facultatif)	Le protocole de PCIe Gen1 x4 de soutiens avec LeCroy a fourni l'api
Port Ethernet	Interface d'Ethernet de soutiens 10/100/1000BaseT (port RJ45)
Ports USB	les 6 totaux minimum (panneau avant 3 y compris) USB 2,0 ports soutiennent les dispositifs compatibles de Windows
Port externe de moniteur	15 goupille WXGA de type d compatible pour soutenir le moniteur externe client-fourni. Inclut le soutien de l'opération de bureau prolongée avec le deuxième moniteur.
Autobus périphérique	Norme de LeCroy LBUS

Entrée auxiliaire
Types de signal	Pour l'entrée de déclencheur externe
Accouplement	50 Ω : C.C ; 1 MΩ : C.A., C.C, LA TERRE
Tension d'entrée maximale	50 Ω : 5 Vrms ; 1 MΩ : 250 V (C.A. de crête < 10="" kHz="">

Sortie auxiliaire
Types de signal	Choisissez parmi le calibreur, signaux de commande ou
Le signal de sortie	500 onde rectangulaire de Hz-5 mégahertz ou niveau de C.C ; 0,0 à 500 système mv dans 50 Ω (0-1 V dans 1 MΩ)
Signaux de commande	Le déclencheur a permis, déclencheur, statut de passage/échouer,
Type de connecteur	BNC, situé sur l'avant

Installation automatique
Installation automatique	Place automatiquement la base de temps, le déclencheur, et la sensibilité pour montrer un large éventail de signaux répétitifs
Échelle verticale de découverte	Place automatiquement la sensibilité et la compensation verticales pour que le canal choisi montre une forme d'onde avec la dynamique maximum

Généralités
Calibrage automatique	Ensures a spécifié le C.C et l'exactitude de synchronisation est maintenue pour le minimum de 1 an.

Sondes
Sondes	Quantité. (4) sondes ÷10 passives
Système de sonde	Probus et ProLink. Automatiquement détecte et soutient un grand choix de sondes compatibles
Facteurs de proportionnalité	Automatiquement ou manuellement choisi selon la sonde utilisée
Sortie de calibrage	Cal Output : 1kHz onde rectangulaire, 1Vp-p (typique), sortie pour sonder le crochet. Sortie rapide de bord : 5MHz l'onde rectangulaire, 350mVp-p (typique), le temps de montée 50ps, la sortie au connecteur de SMA, C.A. a couplé.

Alimentation électrique
Tension	100-240 VCA ±10% à 45-66 hertz ; 100-120 VCA ±10% à 380-420 hertz ; Sélection automatique de tension CA, catégorie II d'installation
Puissance maximale	975 AVEC 975 VA

Ambiant et sécurité
La température (fonctionnement)	°C +5 au °C +40 comprenant la commande de CD-RW/DVD-ROM
La température (inopérante)	-20 °C au °C +60
Humidité (fonctionnement)	l'hygrométrie de 5% à de 80% limite supérieure jusqu'à +31 (de sans condensation) °C. sous-sollicite à l'hygrométrie de 50% (sans condensation) à +40 °C.
Humidité (inopérante)	hygrométrie de 5% à de 95% (sans condensation) comme examiné par MIL-PRF-28800F
Altitude (fonctionnement)	Jusqu'à 10 000 pi (3048 m) à ou en dessous de °C +25
Altitude (inopérante)	Jusqu'à 40 000 pi (12 192 m)
Vibration aléatoire (fonctionnement)	0,5 grms 5 hertz à 500 hertz, 15 minutes dans chacune de trois haches orthogonales
Vibration aléatoire (inopérante)	2,4 grms 5 hertz à 500 hertz, 15 minutes dans chacune de trois haches orthogonales
Choc fonctionnel	crête de 20 g, demi sinus, impulsion de 11 Mme, 3 chocs (positifs et négatifs) dans chacune de trois haches orthogonales, 18 chocs totaux

Dimensions physiques
Dimensions (HWD)	14" H X 18,4 " W X 16" D (355 x 467 x 406 millimètres)
Poids	51,5 livres. (23,4 kilogrammes)
Poids de expédition	70,0 livres. (31,8 kilogrammes)

FAQ :

1.Can vous ordre de bateau vers le Canada ou l'Australie ?

Oui, nous pouvons. Nous envoyons des ordres dans le monde entier.

2. Quelle méthode de la livraison employez-vous ? et délai de livraison ?

Nous pouvons nous transporter par SME, DHL, Fedex, UPS, TNT avec le numéro de suivi. Le délai de livraison habituel est 4-7 jours ouvrables.

3. Quel est votre terme de paiement ?

Paiement de 100% T/T avant expédition.

4. Comment est-ce que je peux poser une autre question ?

Vous pouvez nous contacter en ligne ou nous laisser des messages ci-dessous.

Oscilloscope WaveMaster pratique SDA820Zi-A de LeCroy 20GHz Digital 0

Les étiquettes:

Détails Des Produits

Maison Produits

Oscilloscope analogique-numérique

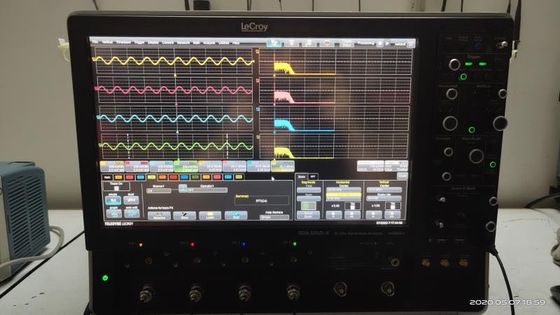

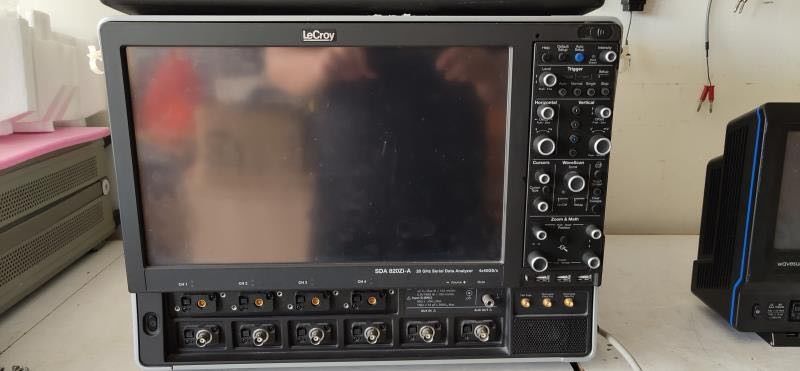

Oscilloscope WaveMaster pratique SDA820Zi-A de LeCroy 20GHz Digital

Toutes Les Catégories

Oscilloscope WaveMaster pratique SDA820Zi-A de LeCroy 20GHz Digital

Nom De Marque:	LeCroy
Numéro De Modèle:	SDA820Zi-A
Nombre De Pièces:	1 ensemble
Prix:	Négociable
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LES Etats-Unis

Nom de marque:

LeCroy

Numéro de modèle:

SDA820Zi-A

Nom de produit:

Oscilloscope

Fréquence:

20 gigahertz

canaux:

4 CH

Taux d'échantillon:

80 GS/s

Condition:

D'occasion

Fonctions:

Examiné, en pleines conditions de travail

Quantité de commande min:

1 ensemble

Prix:

Négociable

Conditions de paiement:

T/T

Capacité d'approvisionnement:

en stock

Mettre en évidence:

Oscilloscope analogique-numérique de LeCroy

Oscilloscope analogique-numérique de SDA820Zi-A

Oscilloscope pratique de LeCroy Digital

Description du produit

Gigahertz 4 ch de Tektronix LeCroy WaveMaster SDA820Zi-A 20

Description de Tektronix SDA820Zi-A

Fonctionnalités clé

Largeur de bande de jusqu'à 30 gigahertz et taux d'échantillon de 80 GS/s
L'interface utilisateurs la plus avancée d'oscilloscope
Le seul véritable déclencheur périodique du matériel 14,1 Gb/s de l'industrie
Bas plancher de mesure de frousse et stabilité exceptionnelle de base de temps
L'ensemble complet d'analyse de données périodiques, des outils corrigent, de validations et de conformité
Intégré entrées de 50 Ω et de 1 MΩ pour la connexion vraie et la flexibilité de sondage
Mesures intégrées et fonctions standard et faites sur commande de maths pour la capacité incomparable d'analyse
Analyse à plusieurs voies d'oeil, de frousse et d'interférence de données périodiques
De-encastrement, émulation, et égalisation en temps réel

Représentation exceptionnelle

Facilité d'utilisation révolutionnaire

Fait pour résoudre

Corrigez et la validation a rendu facile

Configurations optimisées pour l'analyse de données périodiques

Panoplie d'outils de SDAIII

Décodez de niveau du peu à la couche de protocole

Essai automatisé de conformité

PCI Express (1,0, 2,0, 3,0)
USB1, USB2, USB 3,0
DDR2, LPDDR2, DDR3, LPDDR3, DDR4
SAS2, SAS3, SATA
MIPI D-PHY, MIPI M-PHY
10/100/100 BASE-T, 10GBASE-T, 10GBASE-KR, SFI
HDMI 1,4, DisplayPort 1,2
MOST50, MOST150, BroadR-portée

Système vertical
Largeur de bande analogue (maximum)	20 gigahertz
Largeur de bande analogue @ 50 Ω (- DB 3) (ProLink a entré)	20 gigahertz (≥10 mV/div)
Largeur de bande analogue @ 50 Ω (- DB 3) (ProBus Input)	3,5 gigahertz (≥10 mV/div)
Largeur de bande analogue @ 1 MΩ (- DB 3) (ProBus Input)	500 mégahertz (de typique, ≥2 mV/div)
Temps de montée (10-90%, 50 Ω)	22 picosecondes (limite d'essai, mode de planéité)
Temps de montée (20-80%, 50 Ω)	16,5 picosecondes (mode de planéité)
Canaux d'entrée	4 (toute combinaison des entrées de ProLink et de ProBus)
Limiteurs de largeur de bande	20 mégahertz, 200 mégahertz, 1 gigahertz, 4 gigahertz, 6 gigahertz, 8 gigahertz, 13 gigahertz, 16 gigahertz
Impédance d'entrée	Entrées de ProLink : 50 Ω+/-2% pour ≤100 mV/div, 50 Ω+/-3% pour >100 mV/div ProBus Inputs : 50 Ω+/-2% ou 1 MΩ\|\|16pF, 10 MΩ \|\| 11 PF avec la sonde fournie
Accouplement d'entrée	Entrées de ProLink - 50 Ω : C.C, la terre ProBus Inputs - 1 MΩ : C.A., C.C, LA TERRE ; 50 Ω : C.C, LA TERRE
Tension d'entrée maximum	50 Ω (ProLink) : ±2 Vmax@≤100mV/div, 5.5Vrms@>100mV/div 50 Ω (ProBus) : ±5 Vmax, 3,5 Vrms 1 MΩ (ProBus) : Maximum de 250 V (C.A. de crête : < 10="" kHz="">
Isolement de Canal-canal	C.C à 10 gigahertz : DB 50 (>315 : 1) 10 à 15 gigahertz : DB 46 (>200 : 1) 15 à 20 gigahertz : DB 40 (>100 : 1) (pour deux canaux d'entrée quelconques de ProLink, mêmes ou différents arrangements de v/div, typiques)
Résolution verticale	8 bits ; jusqu'à 11 bits avec la résolution augmentée (ERES)
Sensibilité	50 Ω (ProLink) : 2 mV-1 V/div, (2-9.9 mV/div par l'intermédiaire de bourdonnement) 50 Ω entièrement variables (ProBus) : 2 mV-1 V/div, entièrement variables ; 1 MΩ (ProBus) : 2 mV-10 V/div, entièrement variables
Exactitude verticale de gain de C.C (composant de gain d'exactitude de C.C)	±1% F.S. (typique), compensation à 0V ; ±1.5% F.S. (limite d'essai), compensation à 0V
Plancher vertical de bruit (50 mV/div)	2,20 mVrms (typiques)
Gamme excentrée	50 Ω (ProLink) : ±500 système mv @ 2-100 mV/div ±4 V @ >100 mV/div -1 V/div 50 Ω (ProBus) : ±750 système mv @ 2-100 mV/div ±4 V @ >100 mV/div -1 V/div 1 MΩ : ±1V @ 2-140 mV/div ±10V @ 142mV-1.40V/div ±100V @ 1.42V-10V/div
Exactitude excentrée verticale de C.C	± (1,5% de l'arrangement excentré + 1,5% F.S. + 1 système mv) (limite d'essai)

Système horizontal
Bases de temps	Base de temps interne commune à 4 canaux d'entrée
Temps/chaîne de Division	20 ps/div-128 s/div (mode en temps réel : 20 ps/div - 64 s/div ; Mode de RIS : 20 ps/div - 10 ns/div, choisis par l'usager à ≤10ns/div ; Mode défilement vertical : 100 ms/div jusqu'à 128 s/div, choisis par l'usager à ≥100 ms/div et à ≤5 MS/s), selon la longueur de mémoire
Exactitude d'horloge	< 1="" ppm="">
Frousse d'horloge témoin	jusqu'à 10µs a acquis la chaîne de temps : 100fsrms (référence interne de base de temps) jusqu'à 6.4ms a acquis la chaîne de temps : 150fsrms (référence interne de base de temps)
Exactitude de mesure de temps de delta	√2√ ((bruit/SlewRate) ^2+ (frousse d'horloge témoin) ^2) (RMS) + (horloge accuracyreading) (secondes)
Plancher de mesure de frousse	√ ((bruit/SlewRate) secondsrms de ^2+ (frousse d'horloge témoin) ^2) (LIEN)
Frousse entre les canaux	<250fsrms> (LIEN, typique, mesurés à la largeur de bande maximum)
Déclencheur et frousse d'interpolateur	<0>
Chaîne de Deskew de Canal-canal	temps de ±9 X/division. arrangement ou maximum de 25 NS (celui qui est plus grand), chaque canal
Référence externe de base de temps (entrée)	10 mégahertz ; Impédance de 50 Ω, appliquée à l'entrée arrière
Référence externe de base de temps (sortie)	10 mégahertz ; Impédance de 50 Ω, sortie à l'arrière

Système d'acquisition
Échantillon à tir unique Rate/Ch	40 GS/s sur 4 ch (80 GS/s sur 2 ch utilisant le dispositif externe facultatif de intercaler de WM8Zi-2X80GS)
Échantillonnage intercalé aléatoire (RIS)	200 GS/s pour les signaux répétitifs (20 ps/div à 10 ns/div)
Taux maximum de déclencheur	1 000 000 formes d'onde/en second lieu (dans l'ordre mode, jusqu'à 4 canaux)
Temps d'Intersegment	µs 1
Mémoire standard (ch 4 ch/2/1Ch) (nombre de segments)	20 M/20 M/20M (le taux de mémoire et d'échantillon peut être doublé en mode de 1 ou 2 ch avec l'utilisation du dispositif externe de intercaler de WM8Zi-2X80GS) (2000)
Options de mémoire (ch 4 ch/2/1Ch) (nombre de segments)	Option S-32 : option 7 500) M-64 de 32M/de 32M/de 32M (: option 15 000) L-128 de 64M/de 64M/de 64M (: option 15 000) VL-256 de 128M/de 128M/de 128M (: 256M/de 256M/de 256M note (de 15 000) : En toutes les options de mémoire, le dispositif externe de intercaler de WM8Zi-2X80GS permet 80 GS/s sur 1 ou 2ch avec deux fois de la mémoire)

Procédé d'acquisition
Établissement d'une moyenne	Summed faisant la moyenne à 1 million de champs ; établissement d'une moyenne continu à 1 million de champs
Résolution augmentée (ERES)	De résolution verticale de 8,5 à 11 bits
Enveloppe (extrema)	Enveloppe, plancher, ou toit pour jusqu'à 1 million de champs
Interpolation	Linéaire ou péché x/x

Déclenchement du système
Modes	Normal, automatique, simple, et arrêt
Sources	Tous canal d'entrée, aux., Aux/10, ligne, ou bord rapide. Pente et niveau uniques à chaque source (excepté ligne déclencheur)
Mode de accouplement	C.C, C.A., HFRej, LFRej
retard de Pré-déclencheur	0-100% de la capacité de la mémoire (réglable dans des augmentations de 1% de 100 NS)
retard de Courrier-déclencheur	0-10,000 divisions en mode en temps réel, limité à des arrangements plus lents du temps/division ou en mode défilement vertical
Prise- par temps ou événements	De 2 NS jusqu'à 20 s ou de 1 à 99 999 999 événements
Chaîne interne de déclencheur	division ±4.1 de centre
Sensibilité de déclencheur avec le déclencheur ProBus Inputs de bord	2 divisions @ < 3=""> 1,5 divisions @ < 1=""> 1,0 divisions @ < 200="" MHz=""> (pour accouplement de C.C, ≥ 10 mV/div, 50 Ω)
La sensibilité de déclencheur avec le déclencheur ProLink de bord entre	3 divisions @ < 15="" GHz=""> 1,5 divisions @ < 3="" GHz=""> 1,0 divisions @ < 200="" MHz=""> (pour C.C, C.A., accouplement de LFRej, ≥ 10 mV/div, 50 Ω)
Sensibilité externe de déclencheur, (déclencheur de bord)	2 divisions @ < 1="" GHz=""> 1,5 divisions @ < 500="" MHz=""> 1,0 divisions @ < 200="" MHz=""> (pour l'accouplement de C.C)
Max. Trigger Frequency, déclencheur FUTÉ	2,0 gigahertz @ du ≥ 10 mV/div (largeur triggerable minimum 200 picosecondes)
Chaîne externe d'entrée de déclencheur	Aux. (±0.4 V) ; Aux/10 (±4 V)

Déclencheurs de base
Bord	Déclencheurs quand le signal remplit la pente (positif, négatif, ou non plus) et la condition de niveau.
Fenêtre	Déclencheurs quand sorties de signal une fenêtre définie par les seuils réglables
Vidéo TV-composée	Déclencheurs NTSC ou pal avec la ligne et le champ sélectionnables ; TVHD (720p, 1080i, 1080p) avec le débit d'images sélectionnable (50 ou 60 hertz) et la ligne ; ou COUTUME avec les champs sélectionnables (1-8), lignes (jusqu'à 2000), débits d'images (25, 30, 50, ou 60 hertz), entrelaçant (1:1, 2:1, 4:1, 8 : 1), ou pente d'impulsion de Synch (positif ou négatif).

Déclencheurs FUTÉS
État ou bord qualifié	Déclencheurs sur toute source d'entrée seulement si un état ou un bord défini se produisait sur une autre source d'entrée. Holdoff entre les sources est sélectionnable par temps ou événements.
Qualifié d'abord	Dans l'ordre le mode d'acquisition, déclenche repeatably sur l'événement B seulement si un modèle, un état, ou un bord défini (l'événement A) est satisfait dans le premier segment de l'acquisition. Holdoff entre les sources est sélectionnable par temps ou événements.
Abandon scolaire	Déclencheurs si baisses de signal pendant le temps plus longtemps que choisi entre 1 NS et 20 S.
Modèle	Combinaison de logique (ET, non-et, OU, NI) de 5 entrées (4 canaux et entrée de déclencheur externe). Chaque source peut être haute, basse, ou ne s'inquiète pas. Le haut et le de bas niveau peuvent être choisis indépendamment. Déclencheurs au début ou à l'extrémité du modèle.

Déclencheurs FUTÉS avec la technologie d'exclusion
Problème	Déclencheurs sur des problèmes positifs ou négatifs avec bas sélectionnable de largeurs aussi comme 200ps à 20 s, ou sur les défauts intermittents.
Largeur (signal ou modèle)	Déclencheurs sur positif, négatif, ou les deux largeurs avec bas sélectionnable de largeurs aussi comme 200ps à 20 s, ou sur les défauts intermittents.
Intervalle (signal ou modèle)	Déclencheurs sur des intervalles sélectionnables entre 1 NS et 20 S.
Temps mort (l'état/bord a qualifié)	Déclencheurs sur toute source si un état donné (ou le bord de transition) s'est produit sur une autre source. Le retard entre les sources est 1 NS à 20 s, ou 1 à 99 999 999 événements.
Avorton	Déclencheur sur les avortons positifs ou négatifs défini par deux limites de tension et deux délais. Choisissez entre 1 NS et 20 NS.
Taux de groupe	Déclencheur sur des taux de bord. Limites choisies pour le dV, le décollement, et la pente. Limites choisies de bord entre 1 NS et 20 NS.
Déclenchement d'exclusion	Déclencheur sur les défauts intermittents en spécifiant le comportement prévu et le déclenchement quand cette condition n'est pas remplie

Déclenchement de cascade (ordre)
Capacité	Armez sur l'événement de « A », puis le déclencheur sur l'événement de « B ». Ou le bras sur l'événement de « A », puis qualifient sur l'événement de « B », et le déclencheur sur l'événement de « C ».
Types	Cascade A puis B : Bord, fenêtre, largeur, problème, intervalle, abandon scolaire, ou mesure de modèle (logique). La mesure peut être sur la scène B seulement. Cascade A puis B puis C (mesure) : Bord, fenêtre, modèle (logique), largeur, problème, intervalle, abandon scolaire, ou mesure. La mesure peut être sur la scène C seulement. Cascade A puis B puis C : Bord, fenêtre, modèle (logique)
Holdoff	Holdoff entre A et B ou B et C est sélectionnable par le temps (1ns à 20s) ou le nombre d'événements. Sélection de déclencheur de mesure comme la dernière étape dans une cascade exclut un holdoff plaçant entre l'étape antérieure et la dernière étape.

Déclenchement périodique à grande vitesse de protocole
Débits	Option WM8Zi-6GBIT-80B-8B10B-TD : 600 Mb/s à 6,5 Gb/s, Channel 4 ont entré seulement l'option WM8Zi-14GBIT-80B-8B10B-TD : 600 Mb/s à 14,1 Gb/s, Channel 4 ont entré seulement
Longueur de modèle	80 bits NRZ, huit symboles 8b/10b
Sorties d'horloge et de données	Sortie de récupération d'horloge et de données n'a pas fourni

Déclenchement périodique à vitesse réduite de protocole (facultatif)
Sur option disponible	I2C, SPI (SPI, SSPI, SIOP), UART-RS232, PEUT, LIN, FlexRay, I2S (audio), MIL-1553

Déclencheur de mesure
Capacité de déclencheur de mesure	Choisissez parmi un grand nombre de paramètres de mesure pour déclencher sur une valeur de mesure avec des limites qualifiées. Peut être employé en tant que seulement le déclencheur ou dernier événement dans un déclencheur de cascade.

Affichage de forme d'onde de couleur
Type	Affichage à cristaux liquides TFT-actif à panneau plat de Matrix de la couleur 15,3 » avec l'écran tactile de haute résolution
Résolution	WXGA ; 1280 x 768 pixels.
Nombre de traces	Montrez un maximum de 16 traces (jusqu'à 40 avec quelques choix de logiciels). Traces simultanément d'affichage de canal, de bourdonnement, de mémoire et de maths.
Styles de grille	Automatique, simple, double, quadruple, octal, DE X/Y, Single+X-Y, Dual+X-Y
Représentation de forme d'onde	Les points témoin se sont joints, ou des points témoin seulement

Mémoire interne de forme d'onde
Mémoire interne de forme d'onde	12 bit actif du magasin 16 des traces de mémoire de forme d'onde (M1-M12)/point de formes d'onde intégrales. Des formes d'onde peuvent être stockées à un certain nombre de dossiers limités seulement par la capacité de médias de stockage de données.

Deuxième affichage intégré
Type	Intégration d'écran tactile de soutiens de deuxième affichage écrit par l'utilisateur avec la capacité de fente-grille. (Note : le conducteur d'écran tactile pour le deuxième affichage peut ne pas être un conducteur de Fujitsu)
Résolution	Déterminé par l'affichage choisi par l'utilisateur

Mode de visionnement rapide de LeCroy WaveStream™
Intensité	256 intensités, 1-100% réglable par l'intermédiaire du contrôle de panneau avant
Types	Analogue choisi ou couleur-évalué
Nombre de canaux	jusqu'à 4 simultanément
Max Sampling Rate	40 GS/s (80 GS/s avec le dispositif externe facultatif de intercaler de WM8Zi-2X80GS)
Vieillissement de persistance	Choisissez parmi Mme 500 à l'infini
Formes d'onde/en second lieu (continu)	jusqu'à 2500 formes d'onde/en second lieu
Opération	Cabillot de panneau avant entre WaveStream SUR (analogue), SUR (couleur) et

Affichage analogue de persistance
Persistance analogue et Couleur-évaluée	Niveaux variables de saturation ; magasins données de la persistance de chaque trace dans la mémoire
Types de persistance	Analogue, couleur, ou tridimensionnel choisie
Trace Selection	Activez la persistance sur toutes les ou n'importe quelle combinaison traces
Vieillissement de persistance	Choisissez parmi Mme 500 à l'infini
Modes d'affichage de champ	Tout accumulé, ou tout accumulé avec la dernière trace a accentué

Sortie à grande vitesse de convertisseur analogique-numérique (option)
Type	LeCroy LSIB
Vitesse de transfert	jusqu'à 325 MB/s (typiques)
Protocole de sortie	PCI Express, GEN 1 (4 ruelles utilisées pour le transfert des données)
Protocole de contrôle	TCP/IP
Ensemble de commande	Par l'intermédiaire de l'automation de Windows, ou par l'intermédiaire de l'ensemble à distance de commande de LeCroy

Processor/CPU
Type	Quadruple d'Intel® CoreTM i7-2600, 2,6 gigahertz (jusqu'à 3,8 gigahertz en mode de Turbo) (ou meilleur)
Mémoire de processeur	Norme de 8 gigaoctets pour des options de la mémoire (20 Mpt), de la mémoire S-32 et M-64 de DST norme de 16 gigaoctets pour des options de la mémoire L-128 et VL-256 jusqu'à 32 gigaoctets de facultatif
Système d'exploitation	Édition professionnelle du ® 7 de Microsoft Windows (64-bit)
Horloge temps réel	Date et heure montrées avec la forme d'onde dans des dossiers de copie papier. Appui de SNTP à synchroniser aux horloges internes de précision.

Traces d'expansion de bourdonnement
Traces d'expansion de bourdonnement	Affichage jusqu'à 12 12 de maths/bourdonnement traces de bourdonnement et

Stockage installé
Statut de panneau avant et d'instrument	Magasin au disque dur interne, au-dessus du réseau, ou à un périphérique USB-relié.

Interface
À télécommande	Par l'intermédiaire de l'automation de Windows, ou par l'intermédiaire de l'ensemble à distance de commande de LeCroy
Norme de communication de réseau	VXI-11 ou VICP, classe C (v1.2) de LXI conforme
Port de GPIB	Appuis IEEE - 488,2
Port de LSIB (facultatif)	Le protocole de PCIe Gen1 x4 de soutiens avec LeCroy a fourni l'api
Port Ethernet	Interface d'Ethernet de soutiens 10/100/1000BaseT (port RJ45)
Ports USB	les 6 totaux minimum (panneau avant 3 y compris) USB 2,0 ports soutiennent les dispositifs compatibles de Windows
Port externe de moniteur	15 goupille WXGA de type d compatible pour soutenir le moniteur externe client-fourni. Inclut le soutien de l'opération de bureau prolongée avec le deuxième moniteur.
Autobus périphérique	Norme de LeCroy LBUS

Entrée auxiliaire
Types de signal	Pour l'entrée de déclencheur externe
Accouplement	50 Ω : C.C ; 1 MΩ : C.A., C.C, LA TERRE
Tension d'entrée maximale	50 Ω : 5 Vrms ; 1 MΩ : 250 V (C.A. de crête < 10="" kHz="">

Sortie auxiliaire
Types de signal	Choisissez parmi le calibreur, signaux de commande ou
Le signal de sortie	500 onde rectangulaire de Hz-5 mégahertz ou niveau de C.C ; 0,0 à 500 système mv dans 50 Ω (0-1 V dans 1 MΩ)
Signaux de commande	Le déclencheur a permis, déclencheur, statut de passage/échouer,
Type de connecteur	BNC, situé sur l'avant

Installation automatique
Installation automatique	Place automatiquement la base de temps, le déclencheur, et la sensibilité pour montrer un large éventail de signaux répétitifs
Échelle verticale de découverte	Place automatiquement la sensibilité et la compensation verticales pour que le canal choisi montre une forme d'onde avec la dynamique maximum

Généralités
Calibrage automatique	Ensures a spécifié le C.C et l'exactitude de synchronisation est maintenue pour le minimum de 1 an.

Sondes
Sondes	Quantité. (4) sondes ÷10 passives
Système de sonde	Probus et ProLink. Automatiquement détecte et soutient un grand choix de sondes compatibles
Facteurs de proportionnalité	Automatiquement ou manuellement choisi selon la sonde utilisée
Sortie de calibrage	Cal Output : 1kHz onde rectangulaire, 1Vp-p (typique), sortie pour sonder le crochet. Sortie rapide de bord : 5MHz l'onde rectangulaire, 350mVp-p (typique), le temps de montée 50ps, la sortie au connecteur de SMA, C.A. a couplé.

Alimentation électrique
Tension	100-240 VCA ±10% à 45-66 hertz ; 100-120 VCA ±10% à 380-420 hertz ; Sélection automatique de tension CA, catégorie II d'installation
Puissance maximale	975 AVEC 975 VA

Ambiant et sécurité
La température (fonctionnement)	°C +5 au °C +40 comprenant la commande de CD-RW/DVD-ROM
La température (inopérante)	-20 °C au °C +60
Humidité (fonctionnement)	l'hygrométrie de 5% à de 80% limite supérieure jusqu'à +31 (de sans condensation) °C. sous-sollicite à l'hygrométrie de 50% (sans condensation) à +40 °C.
Humidité (inopérante)	hygrométrie de 5% à de 95% (sans condensation) comme examiné par MIL-PRF-28800F
Altitude (fonctionnement)	Jusqu'à 10 000 pi (3048 m) à ou en dessous de °C +25
Altitude (inopérante)	Jusqu'à 40 000 pi (12 192 m)
Vibration aléatoire (fonctionnement)	0,5 grms 5 hertz à 500 hertz, 15 minutes dans chacune de trois haches orthogonales
Vibration aléatoire (inopérante)	2,4 grms 5 hertz à 500 hertz, 15 minutes dans chacune de trois haches orthogonales
Choc fonctionnel	crête de 20 g, demi sinus, impulsion de 11 Mme, 3 chocs (positifs et négatifs) dans chacune de trois haches orthogonales, 18 chocs totaux

Dimensions physiques
Dimensions (HWD)	14" H X 18,4 " W X 16" D (355 x 467 x 406 millimètres)
Poids	51,5 livres. (23,4 kilogrammes)
Poids de expédition	70,0 livres. (31,8 kilogrammes)

FAQ :

1.Can vous ordre de bateau vers le Canada ou l'Australie ?

Oui, nous pouvons. Nous envoyons des ordres dans le monde entier.

2. Quelle méthode de la livraison employez-vous ? et délai de livraison ?

Nous pouvons nous transporter par SME, DHL, Fedex, UPS, TNT avec le numéro de suivi. Le délai de livraison habituel est 4-7 jours ouvrables.

3. Quel est votre terme de paiement ?

Paiement de 100% T/T avant expédition.

4. Comment est-ce que je peux poser une autre question ?

Vous pouvez nous contacter en ligne ou nous laisser des messages ci-dessous.

Oscilloscope WaveMaster pratique SDA820Zi-A de LeCroy 20GHz Digital 0

Les étiquettes:

Analyseur de spectre de rf

Analyseur de spectre de signal

Analyseur de spectre optique

Analyseur de réseau de vecteur

générateur de signaux de rf

Les communications de rf examinent l'ensemble

Oscilloscope analogique-numérique

Alimentation d'énergie variable de C.C à C.A.

Compteur d'électricité de rf

Calibrateur multifonction

Système de test d'EMC

Matériel électronique d'essai et d'essai

Équipement de test d'EMC

Capteur de puissance de rf

Analyseur de spectre de rf

Analyseur de spectre de signal

Analyseur de spectre optique

Analyseur de réseau de vecteur

générateur de signaux de rf

Les communications de rf examinent l'ensemble

Oscilloscope analogique-numérique

Alimentation d'énergie variable de C.C à C.A.

Compteur d'électricité de rf

Calibrateur multifonction

Système de test d'EMC

Matériel électronique d'essai et d'essai

Équipement de test d'EMC

Capteur de puissance de rf

Détails des produits

Oscilloscope WaveMaster pratique SDA820Zi-A de LeCroy 20GHz Digital

Oscilloscope analogique-numérique de LeCroy

Oscilloscope analogique-numérique de SDA820Zi-A

Oscilloscope pratique de LeCroy Digital

Gigahertz 4 ch de Tektronix LeCroy WaveMaster SDA820Zi-A 20

Description de Tektronix SDA820Zi-A

Système vertical

Système horizontal

Système d'acquisition

Procédé d'acquisition

Déclenchement du système

Déclencheurs de base

Déclencheurs FUTÉS

Déclencheurs FUTÉS avec la technologie d'exclusion

Déclenchement de cascade (ordre)

Déclenchement périodique à grande vitesse de protocole

Déclenchement périodique à vitesse réduite de protocole (facultatif)

Déclencheur de mesure

Affichage de forme d'onde de couleur

Mémoire interne de forme d'onde

Deuxième affichage intégré

Mode de visionnement rapide de LeCroy WaveStream™

Affichage analogue de persistance

Sortie à grande vitesse de convertisseur analogique-numérique (option)

Processor/CPU

Traces d'expansion de bourdonnement

Stockage installé

Interface

Entrée auxiliaire

Sortie auxiliaire

Installation automatique

Généralités

Sondes

Alimentation électrique

Ambiant et sécurité

Dimensions physiques

Détails Des Produits

Analyseur de spectre de rf

Analyseur de spectre de signal

Analyseur de spectre optique

Analyseur de réseau de vecteur

générateur de signaux de rf

Les communications de rf examinent l'ensemble

Oscilloscope analogique-numérique

Alimentation d'énergie variable de C.C à C.A.

Compteur d'électricité de rf

Calibrateur multifonction

Système de test d'EMC

Matériel électronique d'essai et d'essai

Équipement de test d'EMC

Capteur de puissance de rf
