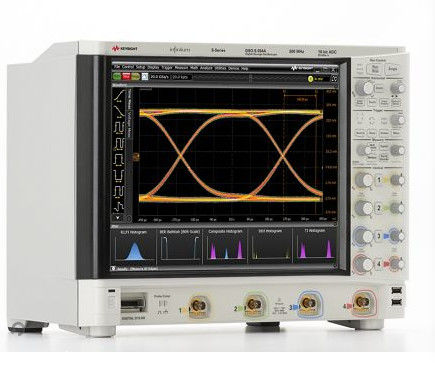

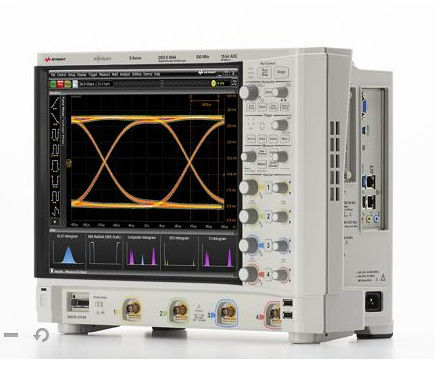

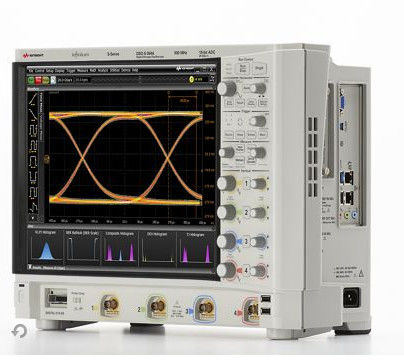

Oscilloscope analogique-numérique de Keysight Agilent DSOS054A voies analogiques de 4 gigahertz 4

Description de Keysight Agilent DSO054A

• Les oscilloscopes de série S de DSOS054A ont 500MHz de largeur de bande, d'un 15" écran tactile capacitif de XGA, et d'un convertisseur analogique-numérique de 10 bits. Le coeur de l'oscilloscope est un panneau d'acquisition de 20 couches avec 16 ASICs et FPGAs faits sur commande. Les blocs de nouvelle technologie fournissent l'intégrité du signal supérieure – et tous ces blocs doivent fonctionner ensemble parfaitement pour réaliser le nombre efficace le plus élevé du peu (ENOB) dans un oscilloscope. Ne soyez pas dupé par seul le peu de CDA – pour se renseigner davantage sur la façon dont nos blocs de technologie fonctionnent synchroniquement pour donner des mesures supérieures que vous n'obtiendrez avec aucune autre portée portative sur le marché.

Caractéristique :

• Largeur de bande de 500 mégahertz (extensible)
• 4 voies analogiques
• réalisez jusqu'à 16 bits de résolution verticale avec notre architecture de système avancée
• capturez une plus longue trace de signal avec le taux maximum d'échantillon de 20 GSa/s et 100 Mpts/canaux de mémoire standard
• obtenez l'intégrité du signal supérieure avec un nombre efficace de système moyen du peu (ENOB) de 8,1 bits à la pleine largeur de bande
• le gain a augmenté la facilité d'utilisation avec le multi-contact a soutenu l'écran tactile capacitif de 15 pouces et la commande à semi-conducteur standard pour la botte rapide et la fiabilité élevée
• accédez à un large éventail de protocole, de conformité, et de logiciel d'analyse

Intégrité du signal exceptionnelle

• 10-bit CDA jusqu'à 8 gigahertz pour la résolution supplémentaire
• Embout avant à faible bruit pour le visionnement de signal de précision
• Bruit de seulement 90 µV à 1 mV/div et à largeur de bande de 1 gigahertz
  • Valeurs du système ENOB au-dessus de 8
  • Valeurs de SFDR vers le bas – au dBC 73
  • graduation verticale de 2 mV/div soutenue dans le matériel
  • Filtres de limite de largeur de bande de HW sur 50 Ω et chemins de 1 MΩ
• Précision BNCs avec de > la largeur de bande 8 gigahertz
• Les filtres de correction assurent la grandeur de fréquence et la réponse de phase plates
• Bas intrinsèque de plate-forme avancée de la frousse (100 fs (typique) pour l'excellente caractérisation de frousse) la plupart
• Interface utilisateurs puissante et flexible d'Infiniium
• Les données rapides débarquent (jusqu'à 200 MB/s) par l'intermédiaire d'USB 3,0
• Écran tactile capacitif avec le multi-contact, les poignées de facile-grippage, et remettre à la côte des champs de contact
• Intel i5 et 8 gigaoctets RAM pour le traitement rapide
• La commande à semi-conducteur démontable (disque transistorisé) pour rapidement initialisent et fiabilité et sécurité accrues

Embout avant à faible bruit supérieur

• L'utilité D'un CDA à haute résolution dépend de l'embout avant à faible bruit qui soutient les niveaux supplémentaires de quantification. Chaque oscilloscope de série S incorpore l'embout avant le plus à faible bruit de l'industrie pour les oscilloscopes portatifs avec la largeur de bande jusqu'à 8 gigahertz. La série S d'entrée inclut trois IC faits sur commande, y compris des 130 nanomètre BiCMOS IC qui incorpore les filtres analogues choisis par l'usager et les mises à jour de largeur de bande par l'intermédiaire d'un permis de logiciel.

Liste d'options
