• Modèles analogiques de canaux 2 et 4
• Modèles de bande passante de 100 MHz, 200 MHz, 350 MHz, 500 MHz et 1 GHz
• La largeur de bande peut être améliorée (jusqu'à 1 GHz)
• Taux d'échantillonnage jusqu'à 5 GS/s
• Longueur record de 10 M sur tous les canaux
• > 280 000 wfm/s taux de capture maximal de la forme d'onde
• Probes de tension passive standard avec charge capacitive de 3,9 pF et bande passante analogique de 250 MHz, 500 MHz ou 1 GHz
• Analyseur de spectre
  • Plage de fréquences: 9 kHz à 1 GHz (standard) ou 3 GHz (facultatif)
  • bande passante de capture ultra large jusqu'à 3 GHz
• Générateur de fonction arbitraire (facultatif)
  • 13 types de formes d'onde prédéfinis
  • Génération de forme d'onde à 50 MHz
  • Longueur de l'enregistrement du générateur arbitraire de 128 k
  • Taux d'échantillonnage arbitraire du générateur de 250 MS/s
• Chaînes numériques (facultatif)
  • 16 chaînes numériques
  • Longueur record de 10 M sur tous les canaux
  • 121Résolution de chronométrage de 2 ps
• Décodage, déclenchement et recherche du bus en série (facultatif)
  • Support de bus série pour I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429, et les normes audio
• Voltmètre numérique / compteur de fréquence (gratuit avec l' enregistrement du produit)
  • Mesures de tension en courant continu, en courant alternatif RMS et en courant continu + courant alternatif RMS à 4 chiffres
  • Mesures de fréquence à 5 chiffres

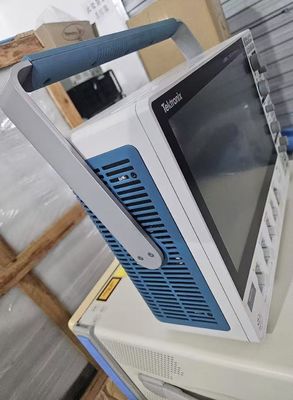

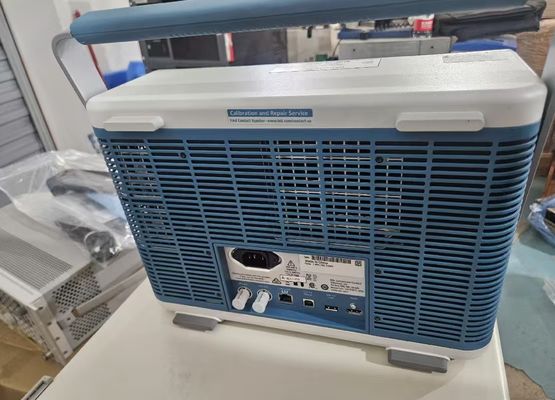

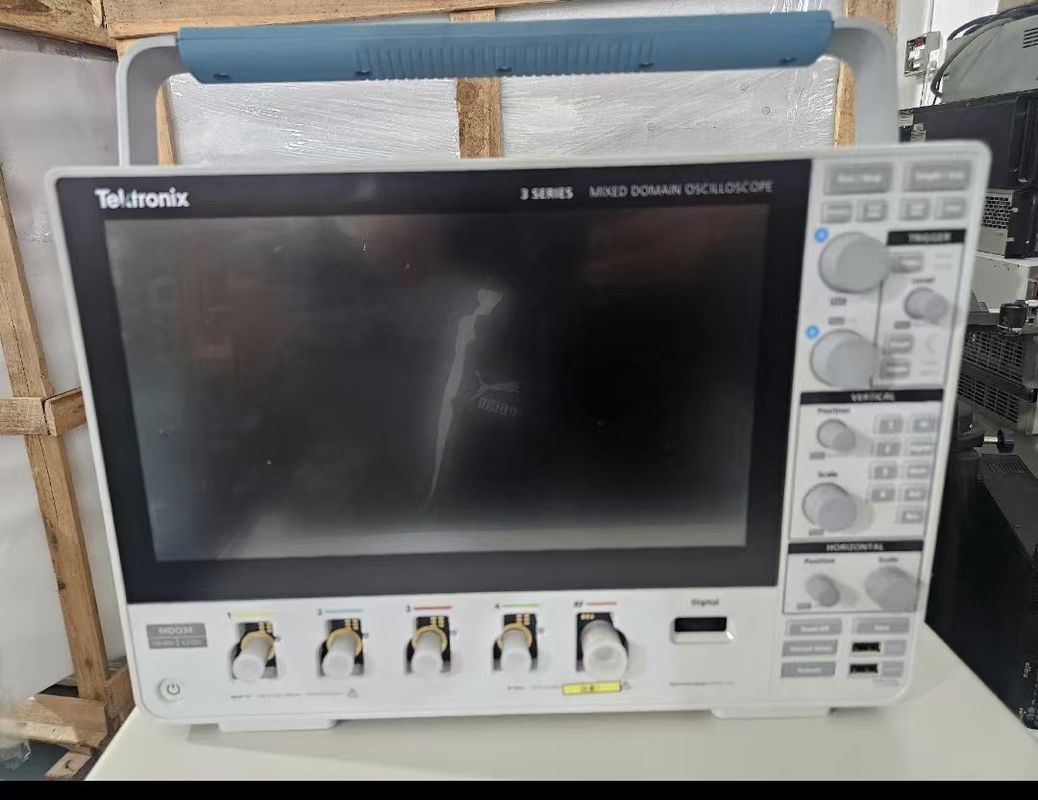

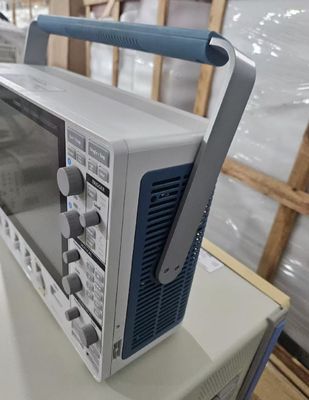

Famille MDO de la série 3

MDO32

Oscilloscope à domaine mixte avec (2) canaux analogiques, (1) entrée de déclencheur auxiliaire, un analyseur de spectre de 1 GHz, (1) entrée d'analyseur de spectre et (1) entrée d'analyseur logique

MDO34

Oscilloscope à domaine mixte avec (4) canaux analogiques, un analyseur de spectre de 1 GHz, (1) entrée d'analyseur de spectre et (1) entrée d'analyseur logique

Les sondes

Modèles à 1 GHz

TPP1000, bande passante de 1 GHz, 10X, 3,9 pF. Une sonde de tension passive par canal analogique

Modèles 350 MHz et 500 MHz

TPP0500B, largeur de bande de 500 MHz, 10X, 3,9 pF. Une sonde de tension passive par canal analogique

Modèles de 100 MHz et 200 MHz

TPP0250, largeur de bande de 250 MHz, 10X, 3,9 pF. Une sonde de tension passive par canal analogique

Tout modèle avec option 3-MSO

Une sonde logique P6316 à 16 canaux et accessoires

Options sur instruments

3-AFG

Générateur de fonctions arbitraires avec 13 formes d'onde prédéfinies, génération de formes d'onde arbitraires et modulation de fréquence et d'amplitude.

3-MSO

16 canaux numériques; comprend la sonde numérique P6316 et ses accessoires.

3-SA3

Analyseur de spectre; gamme de fréquences allant de 9 kHz à 3 GHz et bande passante de capture jusqu'à 3 GHz.

3ème partie

Sécurité renforcée des instruments pour permettre un contrôle protégé par mot de passe de l'activation/désactivation de tous les ports des instruments et de la fonctionnalité de mise à jour du micrologiciel des instruments.

Options de bande passante

Choisissez la bande passante dont vous avez besoin aujourd'hui en choisissant une de ces options de bande passante. Vous pouvez la mettre à niveau plus tard en achetant un kit de mise à niveau.

3-BW-100

Largeur de bande de 100 MHz pour les chaînes analogiques, norme pour l'analyseur de spectre de 1 GHz

3-BW-200

Largeur de bande de 200 MHz pour les chaînes analogiques, norme d'analyseur de spectre de 1 GHz

3-BW-350

Largeur de bande de 350 MHz pour les chaînes analogiques, norme d'analyseur de spectre de 1 GHz

3-BW-500

Largeur de bande de 500 MHz pour les chaînes analogiques, norme d'analyseur de spectre de 1 GHz

3-BW-1000

Largeur de bande de 1 GHz pour les chaînes analogiques, norme d'analyseur de spectre de 1 GHz

Options de câble d'alimentation et de prise

Op. A0

Amérique du Nord prise électrique (115 V, 60 Hz)

Option A1

Pour les appareils à moteur à commande numérique

Opt. A2

Royaume-Uni prise de courant (240 V, 50 Hz)

Opt. A3

Autriche prise électrique (240 V, 50 Hz)

Option A5

Serre électrique suisse (220 V, 50 Hz)

Option A6

Plug japonaise (100 V, 50/60 Hz)

Opt. A10

Télécommandes électriques en Chine (50 Hz)

Option A11

Indique la prise électrique (50 Hz)

Option A12

Branche électrique du Brésil (60 Hz)

Opt. A99

Pas de câble d'alimentation

Options de déclenchement et d'analyse

3-BND

Ajout d'un paquet d'applications (inclut toutes les options série et l'option d'analyse de puissance).

3-SRAERO

Ajout de déclenchement et d'analyse en série aérospatiale (MIL-STD-1553, ARINC429).

3-SRAUDIO

Ajout de déclenchement et d'analyse audio en série (I2S, LJ, RJ, TDM).

3-SRAUTO

Ajout de déclenchement et d'analyse en série automobile (CAN, CAN FD, LIN, FlexRay).

3-SRCOMP

Ajout de déclenchement et d'analyse en série par ordinateur (RS-232/422/485/UART).

3-SREMBD

Ajout de déclenchement et d'analyse en série intégrés (I2C, SPI).

3-SRUSB2

Ajout de déclenchement et d'analyse en série USB (USB 2.0 LS, FS, HS).

3-PWR

Ajout de mesure et d'analyse de puissance.
