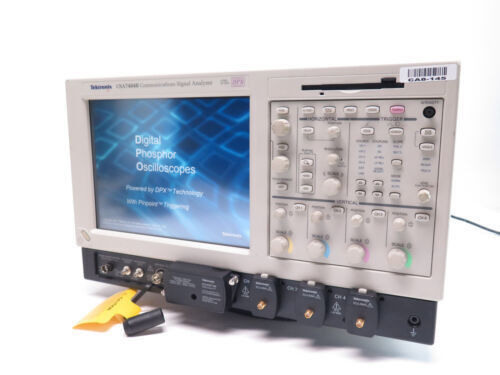

Série TDS7000B de Tektronix Oscilloscopes numériques au phosphore TDS7000B Série 7,25 GHz

Série TDS7000B de Tektronix Oscilloscopes numériques au phosphore TDS7000B Série 7,25 GHz

Nom De Marque:	Tektronix
Numéro De Modèle:	Le TDS7000B
Nombre De Pièces:	1 série
Prix:	Négociable
Délai De Livraison:	1~3 jours ouvrables
Conditions De Paiement:	T/T, Western Union

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

États-Unis

Certification:

ISO17025

Le document:

Largeur de bande analogue réelle:

jusqu'à 7,25 GHz

Temps de retour:

43 ps

Taux de capture de forme d'onde:

> 400 000 wfms/s

Taux d'échantillonnage maximal en temps réel:

20 GS/s

Test du masque de communication:

Taux allant jusqu'à 4,25 Gb/s

Canaux d'entrée:

Largeur de bande analogue matérielle:

500 MHz à 7,25 GHz

Détails d'emballage:

Cartonné

Capacité d'approvisionnement:

En stock

Mettre en évidence:

7Oscilloscopes numériques à phosphore de.25 GHz

Série TDS7000B Oscilloscopes numériques au phosphore

La série Tektronix TDS7000B

Description du produit

Série TDS7000B de Tektronix Digital Phosphor Oscilloscopes TDS7000B

Caractéristiques et avantages

Jusqu'à 7,25 GHz, vraie bande passante analogique et jusqu'à 43 PS Risetime (20% - 80%)
> Taux de capture de forme d'onde de 400 000 WFMS / s, alimenté par une technologie d'acquisition DPX® exclusive
20 GS / s Taux d'échantillon maximal en temps réel
Précision exceptionnelle de delta pour la grande confiance dans les mesures de synchronisation critiques
Windows de contrôle personnalisé MyScope® améliore la productivité
Menus de clic de souris droit pour une efficacité exceptionnelle
Caractéristiques de déclenchement puissantes pour la détection rapide des défauts pertinents
Masque de communication Test jusqu'à 4,25 Go / s tarifs
Récupération d'horloge à partir de flux de données série jusqu'à 3,125 Go / s
Jusqu'à 64 Mo de longueur d'enregistrement avec Multiview Zoom ™ pour la navigation rapide des longs enregistrements
Interface TekConnect® pour une connexion haute fidélité
Commandes directes classiques, affichage sensible au toucher ou navigation de souris
OpenCHOICE® avec Microsoft Windows 2000 fournit des réseaux et une analyse intégrés
Affichage XGA 1024X768

Applications

Intégrité du signal, gigue et analyse de synchronisation
Vérification, débogage et caractérisation des conceptions sophistiquées
Test de conception, de développement et de conformité des flux de données en série jusqu'à 4,25 Go / s tarifs
Débogue de télécommunications, de données et de conceptions d'équipements de réseau de stockage et de pansements à grande vitesse
Analyse spectrale
Enquête sur les phénomènes transitoires

Fidelité de mesure supérieure • Analyse inégalée • Utilisation sans compromis

La combinaison unique de la série TDS7000B de la fidélité de mesure supérieure, une analyse inégalée et une convivialité sans compromis en fait la machine d'essai ultime pour simplifier et accélérer la conception de systèmes complexes à grande vitesse. Cette famille offre la meilleure solution de l'industrie aux problèmes difficiles d'intégrité du signal auxquels sont confrontés les concepteurs vérifiant, caractériser et déboguer des conceptions électroniques sophistiquées.

Ils fournissent jusqu'à 7,25 GHz (typique) vraie bande passante analogique, jusqu'à 43 ps de temps de hausse (20% - 80%) et 20 GS / s taux d'échantillonnage maximal en temps réel pour capturer des événements critiques avec des détails fins. La technologie d'acquisition DPX® exclusive permet aux taux de capture de forme d'onde jusqu'à 400 000 WFMS / s pour trouver rapidement des problèmes rares en secondes ou minutes, au lieu d'heures ou de jours. Des solutions logicielles innovantes offrent une expertise de domaine pour les tests d'analyse et de conformité avancés, tandis que l'architecture OpenChoice® permet aux utilisateurs d'intégrer leur expertise grâce à la possibilité d'écrire facilement des programmes personnalisés ou d'utiliser des logiciels commerciaux populaires. L'interface utilisateur graphique intuitive offre une capacité sophistiquée aux utilisateurs avancés sans intimider les utilisateurs occasionnels.

Windows de contrôle personnalisé MyScope®

Les fenêtres de contrôle MyScope vous permettent de créer vos propres fenêtres de contrôle avec uniquement les commandes, les fonctionnalités et les capacités qui vous tiennent à cœur et qui sont importantes dans votre travail. Pour la première fois, vous pouvez créer votre propre «boîte à outils» personnalisée des fonctionnalités d'oscilloscope. Vous n'avez plus besoin de rechercher dans les menus des fonctionnalités ou de réapprendre comment conduire l'oscilloscope après une pause du laboratoire. Les fenêtres de contrôle MyScope sont facilement créées en quelques minutes en utilisant un processus simple, visuel, glisser-déposer. Une fois créées, ces fenêtres personnalisées sont facilement accessibles via un bouton MyScope dédié et une sélection de menu sur le bouton / barre de menu oscilloscope, comme toute autre fenêtre de contrôle. Vous pouvez faire un nombre illimité de fenêtres de contrôle personnalisées, permettant à chaque personne qui utilise l'oscilloscope, dans un environnement partagé, d'avoir sa propre fenêtre de contrôle unique. Étant donné que les fenêtres de contrôle sont stockées sous forme de fichiers sur le disque dur, ils peuvent facilement être transférés vers d'autres oscilloscopes de la série CSA7000B, TDS5000B ou TDS6000B / C, ou ils peuvent même être envoyés par e-mail à un collègue du monde entier lorsque les besoins surgit. MyScope Control Windows bénéficiera à tous les utilisateurs d'oscilloscope, de l'élimination du temps de montée en puissance auquel beaucoup sont confrontés lors du retour au laboratoire après ne pas avoir utilisé un oscilloscope pendant un certain temps, à l'utilisateur de puissance qui peut désormais fonctionner beaucoup plus efficacement. Tout ce dont vous avez besoin se trouve dans une fenêtre de contrôle plutôt que de devoir constamment naviguer dans le menu après menu pour répéter des tâches similaires.

Clic droit

Les menus de clic de souris droit font des choses simples comme elles devraient l'être - simples. Les menus de clic droit sont sensibles au contexte, ce qui signifie que les choix présentés dans le menu dépendent de l'endroit où vous avez cliqué avec le bouton droit sur la souris. Cela rend les menus du clic droit extrêmement intuitifs. Vous voulez changer le type de curseur? Cliquez avec le bouton droit sur un curseur ou les lectures du curseur. Vous voulez modifier les niveaux de référence d'une mesure automatique? Faites un clic droit sur la mesure. Vous voulez modifier les paramètres de déclenchement? Faites un clic droit sur les lectures de déclenchement. Vous voulez changer la couleur d'une forme d'onde? Faites un clic droit sur la poignée de forme d'onde. Pratiquement tous les objets de l'affichage de l'oscilloscope ont des menus de clic droit associés qui incluent toutes les actions ou caractéristiques appropriées par rapport à ces objets. Il existe également des menus de clic droit pour les régions de l'écran en plus des objets seulement. Par exemple, un clic droit dans le gaticule principal fait apparaître un menu avec des choix tels que des données claires, une configuration par défaut, un automatique, des captures d'écran, enregistrer toutes les formes d'onde et ajouter du texte d'écran, offrant un accès à un clic unique à bon nombre de vos tâches les plus couramment effectuées.

Caractéristiques

Système vertical

	TDS7054	TDS7104	TDS7154B	TDS7254B	TDS7404B	TDS7704B
Canaux d'entrée	4	4	4	4	4	4
Bande passante analogique matérielle (-3 dB)	500 MHz	1 GHz	1,5 GHz *1	2,5 GHz *1	4 GHz *1	7,25 GHz 1(typique), 7 GHz 1garanti
Temps de hausse de 10% à 90% (typique)	800 PS	400 PS	200 PS	130 PS	100 PS	62 PS
Temps de hausse de 20% à 80% (typique)			135 PS	83 PS	72 PS	43 PS
Précision du gain de DC	1%		± (2% + (2% × décalage))			± 2,5% + (2% × décalage)

*1À ≥10 mV / div.

Système vertical (suite)

	TDS7054 / TDS7104	TDS7154B / TDS7254B / TDS7404B / TDS7704B
Limites de bande passante matérielle	250 MHz ou 20 MHz	Nécessite TCA-1 MEG
Couplage d'entrée	AC, DC, GND	DC, GND
Impédance d'entrée	1 MΩ ± 0,5% ou 50 Ω ± 1%	50 Ω ± 2,5%
Sensibilité d'entrée, 1 MΩ	1 mV / div à 10 v / div	-
Sensibilité d'entrée, 50 Ω	1 mV / div à 1 v / div	2 mV / div à 1 v / div
Résolution verticale	8 bits (> 11 bits avec moyenne)	8 bits (> 11 bits avec moyenne)
Tension d'entrée maximale, 1 MΩ	± 150 V Cat I Derate à 20 dB / décennie à 9 VRMSau-dessus de 200 kHz	-
Tension d'entrée maximale, 50 Ω	5 VRMS, avec des pics inférieurs à ± 30 volts	<1 VRMSpour <100 mV / div, <5 VRMSpour ≥ 100 mV / div. Également déterminé par accessoire TekConnect®
Plage de décalage	1 mV / div à 100 mV / div: ± 1 V	2 mV à 50 mV / div: ± 0,5 V
	101 mV / div à 1 v / div: ± 10 V	50,5 mV à 99,5 mV: ± 0,25 V
	1,01 v / div à 10 v / div: ± 100 V	100 mV à 500 mV: ± 5 V
		505 mV à 1 v / div: ± 2,5 V
Isolement de canal à canal tout deux canaux à des paramètres à échelle verticale égaux	≥ 100: 1 à 100 MHz et ≥30: 1 à la bande passante nominale	≥80: 1 à 1,5 GHz et ≥15: 1 à la bande passante nominale

Remarque: bande passante système typique de TDS7404B avec P7240: 4 GHz.

Remarque: bande passante système typique de TDS7404B avec P7330: 3,5 GHz.

Remarque: bande passante système typique de TDS7704B avec P7260: 6 GHz

Remarque: bande passante système typique de TDS7704B avec P7350: 5 GHz.

Remarque: bande passante système typique de TDS7704B avec P7380: 7 GHz.

Système de base de temps

	TDS7054 / TDS7104	TDS7154B / TDS7254B / TDS7404B / TDS7704B
Gamme de bases	200 ps / div à 40 s / div	50 ps à 10 s / div
Plage de temps de retard de base de la base	16 ns à 250 s	5 ns à 250 s
Gamme de deskew canal à canal	± 25 ns	± 75 ns
Précision de mesure du temps delta	± ((0,06 / fréquence d'échantillonnage) + (15 ppm × lecture)) RMS	± ((0,06 / fréquence d'échantillonnage) + (2,5 ppm × lecture)) RMS
Trigger gouton (RMS)	8 PSRMS(typique)	2 PSRMS(typique) (7254b / 7154b) 1,5 PSRMS(typique) (7404b) 1,2 psRMS(typique) (7704b)
Taux d'échantillonnage à long terme et précision du délai de retard	± 15 ppm sur un intervalle ≥ 1 ms	2,5 ppm sur tout intervalle ≥ 100 ms

Système d'acquisition

	TDS7054	TDS7104	TDS7154B / TDS7254B / TDS7404B / TDS7704B
Taux d'échantillonnage en temps réel
1 canal (max)	5 GS / S	10 gs / s	20 gs / s
2 canaux (max)	5 GS / S	5 GS / S	10 gs / s
3-4 canaux (max)	2,5 gs / s	2,5 gs / s	5 GS / S
Taux d'échantillonnage de temps équivalent (max)	250 GS / S	250 GS / S	1 ts / s
Longueur d'enregistrement maximale par canal avec mémoire standard	2 m (1-ch.), 1 m (2-ch.), 500 K (4-ch.)		4 m (1-ch.), 2 m (2-ch.), 1 m (4-ch.)
avec la mémoire opt. 2m	8 m (1-ch.), 4 m (2-ch.), 2 m (4-ch.)
avec la mémoire opt. 3m	16 m (1-ch.), 8 m (2-ch.), 4 m (4-ch.)
avec la mémoire opt. 4m			32 m (1-ch.), 16 m (2-ch.), 8 m (4-ch.)
avec la mémoire opt. 5m			64 m (1-ch.), 32 m (2-ch.), 16 m (4-ch.)

Durée maximale à une résolution en temps réel la plus élevée (1-ch)

	TDS7054	TDS7104	TDS7154B / TDS7254B / TDS7404B / TDS7704B
Résolution temporelle (simple)	200 ps (5 gs / s)	100 ps (10 gs / s)	50 ps (20 gs / s)
Durée maximale avec mémoire standard	400 μs	200 μs	200 μs
Durée maximale avec Opt. 2m	1,6 ms	800 μs	400 μs
Durée maximale avec Opt. 3m	3,2 ms	1,6 ms	800 μs
Durée maximale avec Opt. 4m			1,6 ms
Durée maximale avec Opt. 5m			3,2 ms

Modes d'acquisition

	TDS7054 / TDS7104	TDS7154B / TDS7254B / TDS7404B / TDS7704B
Acquisition de FastACQ	Propulsé par la technologie d'acquisition DPX® exclusive, FastACQ optimise l'instrument pour l'analyse des signaux dynamiques et la capture d'événements peu fréquents
Taux de capture de forme d'onde FastACQ maximum	> 200 000 WFMS / SEC	> 400 000 WFMS / SEC
Base de données de forme d'onde	Accumuler une base de données de forme d'onde fournissant un tableau tridimensionnel d'amplitude, de temps et de dénombrements
Échantillon	Acquérir des valeurs échantillonnées
Détection de pointe	Capture des pépins étroits à tous les taux d'échantillonnage en temps réel
La largeur d'impulsion de détection minimale de pic	≤1 ns	400 PS
Moyenne	De 2 à 10 000 formes d'onde incluses dans la moyenne
Enveloppe	De 2 à 2x109Formes d'onde incluses dans l'enveloppe min-max
Haute résolution	La caisse de caisse en temps réel réduit le bruit aléatoire et augmente la résolution
Acquisition de FastFrame ™	Mémoire d'acquisition divisée en segments; Taux de déclenchement maximum> 265 000 formes d'onde par seconde. Heure d'arrivée enregistrée à chaque événement

Système de déclenchement

	TDS7054	TDS7104	TDS7154B / TDS7254B / TDS7404B / TDS7704B
Sensibilité
Caractéristiques de déclenchement
Plage de niveau de déclenchement
DC interne couplé	0,35 div DC à 50 MHz augmentant à 1 div à 500 MHz	0,35 div DC à 50 MHz augmentant à 1 div à 1 GHz	0,5 Div DC à 50 MHz augmentant à 1,5 div à 3 GHz TDS7404B / TDS7704B: 2,7 div à 4 GHz (typique)
Externe (entrée auxiliaire)	400 mV de DC à 50 MHz augmentant à 750 mV à 100 MHz	250 mV de DC à 50 MHz augmentant à 500 mV à 100 MHz	150 mV de DC à 50 MHz augmentant à 500 mV à 2,5 GHz
Modes de déclenchement principaux	Auto, normal et célibataire
Séquences de déclenchement	Main, retardé par le temps, retardé par les événements. Toutes les séquences peuvent inclure un retard horizontal séparé après l'événement de déclenchement pour positionner la fenêtre d'acquisition à temps
Types de déclenchement standard	Bord, glitch, runnt, largeur, temps de transition, délai d'expiration, modèle, état, configuration / maintien		Bord, glitch, runnt, largeur, temps de transition, délai d'expiration, modèle, état, configuration / maintien, fenêtre - tout sauf le bord, le motif et l'état peuvent être qualifiés de logique
Déclencheurs liés aux communications (nécessite une option sm)	Prise en charge des signaux de communication codés AMI, HDB3, BNZS, CMI, MLT3 et NRZ. Sélectionnez parmi les modèles isolés positifs ou négatifs, formes d'impulsion nulles ou oculaires applicables à la norme.
Déclencheur du modèle de série (nécessite l'option ST)			Reconnaître des mots en série 64 bits, bits spécifiés au format binaire (haut, bas, ne s'en soucie pas) ou hexadécimal. Déclencher sur des données codées NRZ jusqu'à 1,25 GBAUD.
Interne	± 12 divisions du centre d'écran
Externe (auxiliaire)	± 8 V		± 5 V
Doubler	Correction à 0 V
Couplage de déclenchement	DC, AC (atténue <60 Hz), HF REJ (atténue> 30 kHz), LF REJ (atténue <80 kHz), rejet de bruit (réduit la sensibilité)
Gamme de holdoff de déclenchement	250 ns minimum à 12 s maximum

Système de récupération d'horloge (Option SM, ST)

	TDS7154B / TDS7254B / TDS7404B / TDS7704B
Bande passante de boucle verrouillée de phase de récupération	FBAUD / 1600 typique
Gamme de suivi / acquisition	± 2% du baud demandé
Gigue de récupération d'horloge (typique)	0,25% période +5 psRMSpour le modèle de données PRBS ou 4 PSRMSpour répéter les modèles de données «011»
Sensibilité d'entrée pour la récupération d'horloge	1 Division PK-PK Signal affiché
Débit de données d'entrée	1,5 Mbaud à 3,125 GBAUD

Modes de déclenchement

Bord -Pente positive et / ou négative sur n'importe quel canal ou entrée auxiliaire du panneau avant. Le couplage comprend DC, AC, le rejet de bruit, le rejet HF et le rejet LF.

Problème -Déclencher sur ou rejeter les pépins de polarité positive, négative ou ou soit. La largeur du glitch minimum est de 1,0 ns avec une résolution de 200 ps (TDS7104 / TDS7054). La largeur minimale du glitch est de 170 ps (TDS7704B) ou 225 ps (tous les autres modèles B) avec un temps de réarmaire de 250 ps (modèles B).

Largeur -Déclencher sur la largeur d'une impulsion positive ou négative (jusqu'à 170 ps sur les modèles B) à l'intérieur ou à des limites de temps sélectionnables - 1 ns (TDS7104 / TDS7054) ou 340 ps (modèles B) à 1 s).

Runnt -Déclencher sur une impulsion qui franchit un seuil mais ne parvient pas à franchir un deuxième seuil avant de traverser le premier. Qualification temporelle facultative.

Temps mort -Trigger sur un événement qui reste élevé, bas ou l'un ou l'autre, pour une période de temps spécifiée, sélectionnable à partir de 1 ns (TDS7104 / TDS7054) ou 340 ps (modèles B) à 1 s avec 200 ps (TDS7104 / TDS7054) ou 100PS (modèles B B ).

Transition -Déclenchez des taux de bord d'impulsion plus rapides ou plus lents que spécifiés. La pente peut être positive, négative ou non.

Configuration / maintien -Déclencher les violations du temps de configuration et le temps de maintien entre l'horloge et les données présentes sur deux canaux d'entrée.

Modèle -Déclencher lorsque le modèle devient faux ou reste vrai pendant une période spécifiée. Modèle (et, ou, NAND, ni) spécifié pour quatre canaux d'entrée définis comme élevés, faibles ou ne s'en soucient pas.

État -Tout modèle logique des canaux (1, 2, 3) chronométrés par le bord sur le canal 4. Déclencher sur le bord de l'horloge montant ou descendant.

Fenêtre -Déclencher sur un événement qui entre ou quitte une fenêtre définie par deux seuils réglables par l'utilisateur. L'événement peut être qualifié de temps ou de logique (modèles B uniquement)

Logic qualifié déclencheur applicable au glitch, largeur, runnt, délai d'expiration, transition, configuration / maintien, déclencheurs de fenêtre - déclencheur sur l'événement spécifié uniquement si l'état logique défini avec les canaux inutilisés restants se produit (modèles B uniquement).

Déclencher un retard par le temps -16 ns (5 ns pour les modèles b) à 250 s.

Déclencher le retard par les événements -1 à 10 000 000 événements.

Mesures de forme d'onde

Amplitude -Amplitude, élevée, faible, maximum, minimum, pic à pic, moyenne, moyenne du cycle, RMS, cycle RMS, dépassement positif, dépassement négatif.

Temps -Temps de montée, temps de chute, largeur positive, largeur négative, cycle de service positif, cycle de service négatif, période, fréquence, retard.

Combinaison -Zone, zone de cycle, phase, largeur d'éclatement.

Lié à l'histogramme -Nombre de formes d'onde, coups dans la boîte, coups de pointe, médiane, maximum, minimum, pic à pic, moyenne (μ), écart type (σ), μ + 1σ, μ + 2σ, μ + 3σ.

Lié au motif oculaire (modèles B uniquement) -Ratio d'extinction (Absolute,% et DB), hauteur des yeux, haut de l'œil, base des yeux, largeur des yeux, Crossing%, gigue (crête de pointe, RMS et 6Sigma), bruit (pic et RMS), rapport S / N , Distorsion du cycle, Q-facteur.

Traitement de forme d'onde / mathématiques

Expressions algébriques -Définissez les expressions algébriques étendues, y compris les formes d'onde, les scalaires et les résultats des mesures paramétriques, par exemple (intégrale (ch.1-ker (ch.1)) × 1,414).

Arithmétique -Ajouter, soustraire, multiplier, diviser les formes d'onde et les scalaires.

Relationnel -Résultat booléen de la comparaison>, <,> =, <=, == ,! =.

Calcul -Intégrer, différencier.

Fonctions du domaine de fréquence -Magnitude spectrale et phase, spectres réels et imaginaires.

Unités verticales -Magnitude: linéaire, DB, DBM; Phase: degrés, radians.

Fonctions de fenêtre -Rectangulaire, Hamming, Hanning, Kaiser-Bessel, Blackman-Harris, Gaussian, Flattop2, Tek Exponentiale.

Définition de la forme d'onde -Comme expression mathématique arbitraire.

Caractéristiques d'affichage

Type d'affichage -Affichage de couleur à matrice active à cristaux liquides.

Taille d'affichage -Diagonale: 264 mm (10,4 pouces).

Résolution d'affichage -

TDS7104 / TDS7054: 640 Pixels verticaux horizontaux x 480.

TDS7154B / TDS7254B / TDS7404B / TDS7704B: 1024 Horizontal X 768 Pixels verticaux

Styles de forme d'onde -Vecteurs, points, persistance variable, persistance infinie.

Système informatique et périphériques

CPU -

TDS7104 / TDS7054: Processeur Intel Celeron, 850 MHz.

TDS7154B / TDS7254B / TDS7404B / TDS7704B: Processeur Intel Pentium IV, 2,8 GHz *2

Mémoire du système PC -1 Go *2.

Disque dur -Disque dur amovible de 40 Go: Panel arrière ou (modèles B uniquement) avant (option FHD).

Disque disquette -1,44 MB 3,5 en disquette disquette Disk Disk: Panel avant, ou (modèles B uniquement) Panel arrière (option FHD)

Drive CD-R / W -Drive CD-R / W du panneau arrière avec application logicielle de création de CD.

Souris -Modèle de roue du pouce inclus, interface USB.

Clavier -Mini clavier inclus (s'adapte à la poche); Interface PS-2. Commandez 119-6633-00 pour le clavier pleine grandeur; Interface USB et hub.

*2Disponible en septembre 2004.

Ports d'entrée / sortie

Sortie de compensateur de sonde -Le connecteur BNC du panneau avant, nécessite une sonde CAL-DESKEW Fixture (inclus) pour la fixation de la sonde. Amplitude 200 mV (TDS7104 / TDS7054) ou 500 mV (modèles B) ± 20% dans une charge de 50 Ω, fréquence 1 kHz ± 5%.

Amplitude de sortie du signal analogique -Le connecteur BNC avant-panneau, fournit une version tamponnée du signal qui est attaché à l'entrée CH 3 lorsque CH 3 est sélectionné comme source de déclenchement. 20 mV / div ± 20% dans une charge de 1,8 MΩ, 10 mV / div ± 20% dans une charge de 50 Ω.

Bande passante de sortie du signal analogique, typique -

TDS7054, TDS7104: 100 MHz dans une charge de 50 Ω.

TDS7154B / TDS7254B / TDS7404B / TDS7704B: 1 GHz dans une charge de 50 Ω.

Référence de base de temps externe dans -Connecteur BNC du panneau arrière, Système de base de temps peut verrouiller la phase à référence externe de 10 MHz.

Référence de base de temps -Connecteur BNC à panneau arrière, accepte la sortie compatible TTL de l'oscillateur de référence interne à 10 MHz.

Niveaux de sortie auxiliaires -Le connecteur BNC à panneau avant, fournit une impulsion commutable à polarité compatible TTL lorsque l'oscilloscope se déclenche.

Port parallèle -IEEE 1284, connecteur DB-25.

Ports audio -Jacks téléphoniques miniatures pour l'entrée du microphone stéréo et la sortie de la ligne stéréo.

Port USB -Permet la connexion ou la déconnexion du clavier USB et / ou de la souris pendant que l'alimentation de l'oscilloscope est activée. Les modèles B ont 2 ports USB.

Port du clavier -PS-2 compatible.

Port de souris -PS-2 compatible.

Port lan -Connecteur RJ-45, prend en charge 10Base-T et 100Base-T.

Port série -Port DB-9 COM1.

Port vidéo Windows -Connecteur D-Sub à 15 broches sur le panneau arrière; Connectez un deuxième moniteur pour utiliser le mode d'affichage à double monitor. La vidéo est conforme au DDC2B

Port gpib -IEEE 488.2 Standard.

Port vidéo de portée -Connecteur D-Sub à 15 broches sur le panneau arrière, la vidéo est compatible IBM XGA sur les modèles B. Connectez-vous pour afficher l'affichage de l'oscilloscope, y compris les formes d'onde en direct sur un moniteur ou un projecteur externe. Le bureau Windows principal peut également être affiché sur un moniteur externe à l'aide de ce port.

Source d'énergie

Pouvoir -100 à 240 VRMS, ± 10%, 50/60 Hz; 115 VRMS± 10%, 400 Hz; Cat II, <300 W (450 VA).

Caractéristiques physiques Configuration du banctop

Dimensions	MM	dans.
Poids	kg	LBS.
Hauteur	277	10.9
Largeur	455	17.9
Profondeur	425	16.75
Filet	19.1	42.0
Expédition	37	85

Caractéristiques physiques Configuration de montage de rack

Dimensions	MM	dans.
Poids	kg	LBS.
Hauteur	277	10.5
Largeur	502	19.75
Profondeur	486	19.125
Filet	18.6	41
Trousse	5.6	12.25

Mécanique

Refroidissement - Déclaiment requis

	MM	dans.
Haut	0 ou> 76	0 ou> 3
Bas	0	0
Côté gauche	76	3
Côté droit	76	3
Devant	0	0
Arrière	0	0

Environnement

Température -

Opération:

0 ° C (TDS7104 / TDS7054) ou +5 ° C (modèles B) à +50 ° C, à l'exclusion des disques et des disques CD-R / W

+10 ° C à +45 ° C, y compris les disquettes et les entraînements CD-ROM.

Non opérationnel: -22 ° C à +60 ° C.

Humidité -

Fonctionnement: 20% à 90% d'humidité relative avec une température maximale de bulbe humide de +29 ° C à ou moins de +50 ° C, non condensat. Limite supérieure a été dérangé à 25% d'humidité relative à +50 ° C.

Non opérant: sans disquette en disquette disquette. 20% à 90% d'humidité relative avec une température maximale de bulbe humide de +29 ° C à ou moins de +60 ° C, non condensat. Limite supérieure a été dérangé à 20% d'humidité relative à +60 ° C.

Altitude -

Opération: 10 000 pieds (3 048 m).

Non opérant: 40 000 pieds (12 190 m).

Vibration aléatoire -

Opération: 0,000125 g2/ Hz de 5 à 350 Hz, -3 dB / octave de 350 à 500 Hz, 0,0000876 g2/ Hz à 500 Hz. Niveau global de 0,24 gRMS.

Non opérationnel: 0,0175 g2/ Hz de 5 à 100 Hz, -3 dB / octave de 100 à 200 Hz, 0,00875 g2/ Hz de 200 à 350 Hz, -3 dB / octave de 350 à 500 Hz, 0,006132 g2/ Hz à 500 Hz. Niveau global de 2,28 gRMS.

Compatibilité électromagnétique -89/336 / EEC.

Sécurité -UL 3111-1, CSA 1010.1, EN61010-1.2 IEC 61010-1.

FAQ:

Q: Quelles méthodes de livraison utilisez-vous et quel est le délai de livraison?
UN:Nous expédions via EMS, DHL, FedEx, UPS et TNT avec des numéros de suivi. La livraison prend généralement 4 à 7 jours ouvrables.

Q: Comment les droits et taxes sont-ils gérés?
UN:Les droits et les taxes varient selon le pays et sont généralement la responsabilité de l'acheteur. Veuillez consulter les réglementations d'importation locales pour plus de détails.

Q: Quelles sont vos conditions de paiement?
UN:Nous avons besoin d'un paiement à 100% T / T avant l'expédition.

Q: Comment puis-je garantir la qualité des produits achetés à l'international?
UN:Nous travaillons avec des fournisseurs réputés et effectuons des inspections approfondies avant l'expédition. Les garanties sont disponibles pour la plupart des produits - veuillez vérifier les conditions spécifiques.

Q: Que dois-je faire si mon envoi est retardé?
UN:Vérifiez les informations de suivi fournies. S'il y a des retards, contactez-nous ou le transporteur directement pour les mises à jour.

Q: Offrez-vous des réductions pour les commandes en vrac?
UN:Oui, des rabais peuvent être disponibles pour les achats en vrac. Veuillez nous contacter pour discuter de vos exigences spécifiques.

Série TDS7000B de Tektronix Oscilloscopes numériques au phosphore TDS7000B Série 7,25 GHz 0

Les étiquettes:

Oscilloscope pratique Keysight de Digital

Oscilloscope analogique-numérique d'Agilent

Oscilloscope universel d'Agilent Digital

Produits connexes

Oscilloscope WaveMaster pratique SDA820Zi-A de LeCroy 20GHz Digital

Obtenez le meilleur prix

Oscilloscope à phosphore numérique durable 1 GHz Tektronix DPO7104 Oscilloscope

Obtenez le meilleur prix

La Manche analogique-numérique de l'oscilloscope 300MHz 2.5GS/S 4 de Tektronix DPO3034

Obtenez le meilleur prix

Oscilloscope pratique DSO91204A universel de Keysight Agilent Digital

Obtenez le meilleur prix

Oscilloscope analogique-numérique Agilent DSA90804A d'Infinium Keysight

Obtenez le meilleur prix

Oscilloscope analogique numérique Keysight Durable Agilent DSO90404A Oscilloscope 4 GHz

Obtenez le meilleur prix

La haute définition analogique-numérique de Keysight MSOS804A d'oscilloscope d'Agilent 8GHz

Obtenez le meilleur prix

Analogue 20GSa/s pratique et oscilloscope Keysight Agilent DSOS054A de Digital

Obtenez le meilleur prix

4GHz 4 achemine l'oscilloscope analogique-numérique Keysight Agilent DSO9404A

Obtenez le meilleur prix

Détails Des Produits

Maison Produits

Oscilloscope analogique-numérique

Série TDS7000B de Tektronix Oscilloscopes numériques au phosphore TDS7000B Série 7,25 GHz

Toutes Les Catégories

Analyseur de spectre de rf

Analyseur de spectre de signal

Analyseur de spectre optique

Analyseur de réseau de vecteur

générateur de signaux de rf

Les communications de rf examinent l'ensemble

Oscilloscope analogique-numérique

Alimentation d'énergie variable de C.C à C.A.

Compteur d'électricité de rf

Calibrateur multifonction

Système de test d'EMC

Matériel électronique d'essai et d'essai

Équipement de test d'EMC

Capteur de puissance de rf

Série TDS7000B de Tektronix Oscilloscopes numériques au phosphore TDS7000B Série 7,25 GHz

Nom De Marque:	Tektronix
Numéro De Modèle:	Le TDS7000B
Nombre De Pièces:	1 série
Prix:	Négociable
Détails De L'emballage:	Cartonné
Conditions De Paiement:	T/T, Western Union

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

États-Unis

Nom de marque:

Tektronix

Certification:

ISO17025

Numéro de modèle:

Le TDS7000B

Le document:

TDS7000B.pdf

Largeur de bande analogue réelle:

jusqu'à 7,25 GHz

Temps de retour:

43 ps

Taux de capture de forme d'onde:

> 400 000 wfms/s

Taux d'échantillonnage maximal en temps réel:

20 GS/s

Test du masque de communication:

Taux allant jusqu'à 4,25 Gb/s

Canaux d'entrée:

Largeur de bande analogue matérielle:

500 MHz à 7,25 GHz

Quantité de commande min:

1 série

Prix:

Négociable

Détails d'emballage:

Cartonné

Délai de livraison:

1~3 jours ouvrables

Conditions de paiement:

T/T, Western Union

Capacité d'approvisionnement:

En stock

Mettre en évidence:

7Oscilloscopes numériques à phosphore de.25 GHz

Série TDS7000B Oscilloscopes numériques au phosphore

La série Tektronix TDS7000B

Description du produit

Série TDS7000B de Tektronix Digital Phosphor Oscilloscopes TDS7000B

Caractéristiques et avantages

Jusqu'à 7,25 GHz, vraie bande passante analogique et jusqu'à 43 PS Risetime (20% - 80%)
> Taux de capture de forme d'onde de 400 000 WFMS / s, alimenté par une technologie d'acquisition DPX® exclusive
20 GS / s Taux d'échantillon maximal en temps réel
Précision exceptionnelle de delta pour la grande confiance dans les mesures de synchronisation critiques
Windows de contrôle personnalisé MyScope® améliore la productivité
Menus de clic de souris droit pour une efficacité exceptionnelle
Caractéristiques de déclenchement puissantes pour la détection rapide des défauts pertinents
Masque de communication Test jusqu'à 4,25 Go / s tarifs
Récupération d'horloge à partir de flux de données série jusqu'à 3,125 Go / s
Jusqu'à 64 Mo de longueur d'enregistrement avec Multiview Zoom ™ pour la navigation rapide des longs enregistrements
Interface TekConnect® pour une connexion haute fidélité
Commandes directes classiques, affichage sensible au toucher ou navigation de souris
OpenCHOICE® avec Microsoft Windows 2000 fournit des réseaux et une analyse intégrés
Affichage XGA 1024X768

Applications

Intégrité du signal, gigue et analyse de synchronisation
Vérification, débogage et caractérisation des conceptions sophistiquées
Test de conception, de développement et de conformité des flux de données en série jusqu'à 4,25 Go / s tarifs
Débogue de télécommunications, de données et de conceptions d'équipements de réseau de stockage et de pansements à grande vitesse
Analyse spectrale
Enquête sur les phénomènes transitoires

Fidelité de mesure supérieure • Analyse inégalée • Utilisation sans compromis

Windows de contrôle personnalisé MyScope®

Clic droit

Caractéristiques

Système vertical

	TDS7054	TDS7104	TDS7154B	TDS7254B	TDS7404B	TDS7704B
Canaux d'entrée	4	4	4	4	4	4
Bande passante analogique matérielle (-3 dB)	500 MHz	1 GHz	1,5 GHz *1	2,5 GHz *1	4 GHz *1	7,25 GHz 1(typique), 7 GHz 1garanti
Temps de hausse de 10% à 90% (typique)	800 PS	400 PS	200 PS	130 PS	100 PS	62 PS
Temps de hausse de 20% à 80% (typique)			135 PS	83 PS	72 PS	43 PS
Précision du gain de DC	1%		± (2% + (2% × décalage))			± 2,5% + (2% × décalage)

*1À ≥10 mV / div.

Système vertical (suite)

	TDS7054 / TDS7104	TDS7154B / TDS7254B / TDS7404B / TDS7704B
Limites de bande passante matérielle	250 MHz ou 20 MHz	Nécessite TCA-1 MEG
Couplage d'entrée	AC, DC, GND	DC, GND
Impédance d'entrée	1 MΩ ± 0,5% ou 50 Ω ± 1%	50 Ω ± 2,5%
Sensibilité d'entrée, 1 MΩ	1 mV / div à 10 v / div	-
Sensibilité d'entrée, 50 Ω	1 mV / div à 1 v / div	2 mV / div à 1 v / div
Résolution verticale	8 bits (> 11 bits avec moyenne)	8 bits (> 11 bits avec moyenne)
Tension d'entrée maximale, 1 MΩ	± 150 V Cat I Derate à 20 dB / décennie à 9 VRMSau-dessus de 200 kHz	-
Tension d'entrée maximale, 50 Ω	5 VRMS, avec des pics inférieurs à ± 30 volts	<1 VRMSpour <100 mV / div, <5 VRMSpour ≥ 100 mV / div. Également déterminé par accessoire TekConnect®
Plage de décalage	1 mV / div à 100 mV / div: ± 1 V	2 mV à 50 mV / div: ± 0,5 V
	101 mV / div à 1 v / div: ± 10 V	50,5 mV à 99,5 mV: ± 0,25 V
	1,01 v / div à 10 v / div: ± 100 V	100 mV à 500 mV: ± 5 V
		505 mV à 1 v / div: ± 2,5 V
Isolement de canal à canal tout deux canaux à des paramètres à échelle verticale égaux	≥ 100: 1 à 100 MHz et ≥30: 1 à la bande passante nominale	≥80: 1 à 1,5 GHz et ≥15: 1 à la bande passante nominale

Remarque: bande passante système typique de TDS7404B avec P7240: 4 GHz.

Remarque: bande passante système typique de TDS7404B avec P7330: 3,5 GHz.

Remarque: bande passante système typique de TDS7704B avec P7260: 6 GHz

Remarque: bande passante système typique de TDS7704B avec P7350: 5 GHz.

Remarque: bande passante système typique de TDS7704B avec P7380: 7 GHz.

Système de base de temps

	TDS7054 / TDS7104	TDS7154B / TDS7254B / TDS7404B / TDS7704B
Gamme de bases	200 ps / div à 40 s / div	50 ps à 10 s / div
Plage de temps de retard de base de la base	16 ns à 250 s	5 ns à 250 s
Gamme de deskew canal à canal	± 25 ns	± 75 ns
Précision de mesure du temps delta	± ((0,06 / fréquence d'échantillonnage) + (15 ppm × lecture)) RMS	± ((0,06 / fréquence d'échantillonnage) + (2,5 ppm × lecture)) RMS
Trigger gouton (RMS)	8 PSRMS(typique)	2 PSRMS(typique) (7254b / 7154b) 1,5 PSRMS(typique) (7404b) 1,2 psRMS(typique) (7704b)
Taux d'échantillonnage à long terme et précision du délai de retard	± 15 ppm sur un intervalle ≥ 1 ms	2,5 ppm sur tout intervalle ≥ 100 ms

Système d'acquisition

	TDS7054	TDS7104	TDS7154B / TDS7254B / TDS7404B / TDS7704B
Taux d'échantillonnage en temps réel
1 canal (max)	5 GS / S	10 gs / s	20 gs / s
2 canaux (max)	5 GS / S	5 GS / S	10 gs / s
3-4 canaux (max)	2,5 gs / s	2,5 gs / s	5 GS / S
Taux d'échantillonnage de temps équivalent (max)	250 GS / S	250 GS / S	1 ts / s
Longueur d'enregistrement maximale par canal avec mémoire standard	2 m (1-ch.), 1 m (2-ch.), 500 K (4-ch.)		4 m (1-ch.), 2 m (2-ch.), 1 m (4-ch.)
avec la mémoire opt. 2m	8 m (1-ch.), 4 m (2-ch.), 2 m (4-ch.)
avec la mémoire opt. 3m	16 m (1-ch.), 8 m (2-ch.), 4 m (4-ch.)
avec la mémoire opt. 4m			32 m (1-ch.), 16 m (2-ch.), 8 m (4-ch.)
avec la mémoire opt. 5m			64 m (1-ch.), 32 m (2-ch.), 16 m (4-ch.)

Durée maximale à une résolution en temps réel la plus élevée (1-ch)

	TDS7054	TDS7104	TDS7154B / TDS7254B / TDS7404B / TDS7704B
Résolution temporelle (simple)	200 ps (5 gs / s)	100 ps (10 gs / s)	50 ps (20 gs / s)
Durée maximale avec mémoire standard	400 μs	200 μs	200 μs
Durée maximale avec Opt. 2m	1,6 ms	800 μs	400 μs
Durée maximale avec Opt. 3m	3,2 ms	1,6 ms	800 μs
Durée maximale avec Opt. 4m			1,6 ms
Durée maximale avec Opt. 5m			3,2 ms

Modes d'acquisition

	TDS7054 / TDS7104	TDS7154B / TDS7254B / TDS7404B / TDS7704B
Acquisition de FastACQ	Propulsé par la technologie d'acquisition DPX® exclusive, FastACQ optimise l'instrument pour l'analyse des signaux dynamiques et la capture d'événements peu fréquents
Taux de capture de forme d'onde FastACQ maximum	> 200 000 WFMS / SEC	> 400 000 WFMS / SEC
Base de données de forme d'onde	Accumuler une base de données de forme d'onde fournissant un tableau tridimensionnel d'amplitude, de temps et de dénombrements
Échantillon	Acquérir des valeurs échantillonnées
Détection de pointe	Capture des pépins étroits à tous les taux d'échantillonnage en temps réel
La largeur d'impulsion de détection minimale de pic	≤1 ns	400 PS
Moyenne	De 2 à 10 000 formes d'onde incluses dans la moyenne
Enveloppe	De 2 à 2x109Formes d'onde incluses dans l'enveloppe min-max
Haute résolution	La caisse de caisse en temps réel réduit le bruit aléatoire et augmente la résolution
Acquisition de FastFrame ™	Mémoire d'acquisition divisée en segments; Taux de déclenchement maximum> 265 000 formes d'onde par seconde. Heure d'arrivée enregistrée à chaque événement

Système de déclenchement

	TDS7054	TDS7104	TDS7154B / TDS7254B / TDS7404B / TDS7704B
Sensibilité
Caractéristiques de déclenchement
Plage de niveau de déclenchement
DC interne couplé	0,35 div DC à 50 MHz augmentant à 1 div à 500 MHz	0,35 div DC à 50 MHz augmentant à 1 div à 1 GHz	0,5 Div DC à 50 MHz augmentant à 1,5 div à 3 GHz TDS7404B / TDS7704B: 2,7 div à 4 GHz (typique)
Externe (entrée auxiliaire)	400 mV de DC à 50 MHz augmentant à 750 mV à 100 MHz	250 mV de DC à 50 MHz augmentant à 500 mV à 100 MHz	150 mV de DC à 50 MHz augmentant à 500 mV à 2,5 GHz
Modes de déclenchement principaux	Auto, normal et célibataire
Séquences de déclenchement	Main, retardé par le temps, retardé par les événements. Toutes les séquences peuvent inclure un retard horizontal séparé après l'événement de déclenchement pour positionner la fenêtre d'acquisition à temps
Types de déclenchement standard	Bord, glitch, runnt, largeur, temps de transition, délai d'expiration, modèle, état, configuration / maintien		Bord, glitch, runnt, largeur, temps de transition, délai d'expiration, modèle, état, configuration / maintien, fenêtre - tout sauf le bord, le motif et l'état peuvent être qualifiés de logique
Déclencheurs liés aux communications (nécessite une option sm)	Prise en charge des signaux de communication codés AMI, HDB3, BNZS, CMI, MLT3 et NRZ. Sélectionnez parmi les modèles isolés positifs ou négatifs, formes d'impulsion nulles ou oculaires applicables à la norme.
Déclencheur du modèle de série (nécessite l'option ST)			Reconnaître des mots en série 64 bits, bits spécifiés au format binaire (haut, bas, ne s'en soucie pas) ou hexadécimal. Déclencher sur des données codées NRZ jusqu'à 1,25 GBAUD.
Interne	± 12 divisions du centre d'écran
Externe (auxiliaire)	± 8 V		± 5 V
Doubler	Correction à 0 V
Couplage de déclenchement	DC, AC (atténue <60 Hz), HF REJ (atténue> 30 kHz), LF REJ (atténue <80 kHz), rejet de bruit (réduit la sensibilité)
Gamme de holdoff de déclenchement	250 ns minimum à 12 s maximum

Système de récupération d'horloge (Option SM, ST)

	TDS7154B / TDS7254B / TDS7404B / TDS7704B
Bande passante de boucle verrouillée de phase de récupération	FBAUD / 1600 typique
Gamme de suivi / acquisition	± 2% du baud demandé
Gigue de récupération d'horloge (typique)	0,25% période +5 psRMSpour le modèle de données PRBS ou 4 PSRMSpour répéter les modèles de données «011»
Sensibilité d'entrée pour la récupération d'horloge	1 Division PK-PK Signal affiché
Débit de données d'entrée	1,5 Mbaud à 3,125 GBAUD

Modes de déclenchement

Bord -Pente positive et / ou négative sur n'importe quel canal ou entrée auxiliaire du panneau avant. Le couplage comprend DC, AC, le rejet de bruit, le rejet HF et le rejet LF.

Runnt -Déclencher sur une impulsion qui franchit un seuil mais ne parvient pas à franchir un deuxième seuil avant de traverser le premier. Qualification temporelle facultative.

Transition -Déclenchez des taux de bord d'impulsion plus rapides ou plus lents que spécifiés. La pente peut être positive, négative ou non.

Configuration / maintien -Déclencher les violations du temps de configuration et le temps de maintien entre l'horloge et les données présentes sur deux canaux d'entrée.

État -Tout modèle logique des canaux (1, 2, 3) chronométrés par le bord sur le canal 4. Déclencher sur le bord de l'horloge montant ou descendant.

Déclencher un retard par le temps -16 ns (5 ns pour les modèles b) à 250 s.

Déclencher le retard par les événements -1 à 10 000 000 événements.

Mesures de forme d'onde

Amplitude -Amplitude, élevée, faible, maximum, minimum, pic à pic, moyenne, moyenne du cycle, RMS, cycle RMS, dépassement positif, dépassement négatif.

Temps -Temps de montée, temps de chute, largeur positive, largeur négative, cycle de service positif, cycle de service négatif, période, fréquence, retard.

Combinaison -Zone, zone de cycle, phase, largeur d'éclatement.

Lié à l'histogramme -Nombre de formes d'onde, coups dans la boîte, coups de pointe, médiane, maximum, minimum, pic à pic, moyenne (μ), écart type (σ), μ + 1σ, μ + 2σ, μ + 3σ.

Traitement de forme d'onde / mathématiques

Arithmétique -Ajouter, soustraire, multiplier, diviser les formes d'onde et les scalaires.

Relationnel -Résultat booléen de la comparaison>, <,> =, <=, == ,! =.

Calcul -Intégrer, différencier.

Fonctions du domaine de fréquence -Magnitude spectrale et phase, spectres réels et imaginaires.

Unités verticales -Magnitude: linéaire, DB, DBM; Phase: degrés, radians.

Fonctions de fenêtre -Rectangulaire, Hamming, Hanning, Kaiser-Bessel, Blackman-Harris, Gaussian, Flattop2, Tek Exponentiale.

Définition de la forme d'onde -Comme expression mathématique arbitraire.

Caractéristiques d'affichage

Type d'affichage -Affichage de couleur à matrice active à cristaux liquides.

Taille d'affichage -Diagonale: 264 mm (10,4 pouces).

Résolution d'affichage -

TDS7104 / TDS7054: 640 Pixels verticaux horizontaux x 480.

TDS7154B / TDS7254B / TDS7404B / TDS7704B: 1024 Horizontal X 768 Pixels verticaux

Styles de forme d'onde -Vecteurs, points, persistance variable, persistance infinie.

Système informatique et périphériques

CPU -

TDS7104 / TDS7054: Processeur Intel Celeron, 850 MHz.

TDS7154B / TDS7254B / TDS7404B / TDS7704B: Processeur Intel Pentium IV, 2,8 GHz *2

Mémoire du système PC -1 Go *2.

Disque dur -Disque dur amovible de 40 Go: Panel arrière ou (modèles B uniquement) avant (option FHD).

Disque disquette -1,44 MB 3,5 en disquette disquette Disk Disk: Panel avant, ou (modèles B uniquement) Panel arrière (option FHD)

Drive CD-R / W -Drive CD-R / W du panneau arrière avec application logicielle de création de CD.

Souris -Modèle de roue du pouce inclus, interface USB.

Clavier -Mini clavier inclus (s'adapte à la poche); Interface PS-2. Commandez 119-6633-00 pour le clavier pleine grandeur; Interface USB et hub.

*2Disponible en septembre 2004.

Ports d'entrée / sortie

Bande passante de sortie du signal analogique, typique -

TDS7054, TDS7104: 100 MHz dans une charge de 50 Ω.

TDS7154B / TDS7254B / TDS7404B / TDS7704B: 1 GHz dans une charge de 50 Ω.

Référence de base de temps externe dans -Connecteur BNC du panneau arrière, Système de base de temps peut verrouiller la phase à référence externe de 10 MHz.

Référence de base de temps -Connecteur BNC à panneau arrière, accepte la sortie compatible TTL de l'oscillateur de référence interne à 10 MHz.

Niveaux de sortie auxiliaires -Le connecteur BNC à panneau avant, fournit une impulsion commutable à polarité compatible TTL lorsque l'oscilloscope se déclenche.

Port parallèle -IEEE 1284, connecteur DB-25.

Ports audio -Jacks téléphoniques miniatures pour l'entrée du microphone stéréo et la sortie de la ligne stéréo.

Port USB -Permet la connexion ou la déconnexion du clavier USB et / ou de la souris pendant que l'alimentation de l'oscilloscope est activée. Les modèles B ont 2 ports USB.

Port du clavier -PS-2 compatible.

Port de souris -PS-2 compatible.

Port lan -Connecteur RJ-45, prend en charge 10Base-T et 100Base-T.

Port série -Port DB-9 COM1.

Port vidéo Windows -Connecteur D-Sub à 15 broches sur le panneau arrière; Connectez un deuxième moniteur pour utiliser le mode d'affichage à double monitor. La vidéo est conforme au DDC2B

Port gpib -IEEE 488.2 Standard.

Source d'énergie

Pouvoir -100 à 240 VRMS, ± 10%, 50/60 Hz; 115 VRMS± 10%, 400 Hz; Cat II, <300 W (450 VA).

Caractéristiques physiques Configuration du banctop

Dimensions	MM	dans.
Poids	kg	LBS.
Hauteur	277	10.9
Largeur	455	17.9
Profondeur	425	16.75
Filet	19.1	42.0
Expédition	37	85

Caractéristiques physiques Configuration de montage de rack

Dimensions	MM	dans.
Poids	kg	LBS.
Hauteur	277	10.5
Largeur	502	19.75
Profondeur	486	19.125
Filet	18.6	41
Trousse	5.6	12.25

Mécanique

Refroidissement - Déclaiment requis

	MM	dans.
Haut	0 ou> 76	0 ou> 3
Bas	0	0
Côté gauche	76	3
Côté droit	76	3
Devant	0	0
Arrière	0	0

Environnement

Température -

Opération:

0 ° C (TDS7104 / TDS7054) ou +5 ° C (modèles B) à +50 ° C, à l'exclusion des disques et des disques CD-R / W

+10 ° C à +45 ° C, y compris les disquettes et les entraînements CD-ROM.

Non opérationnel: -22 ° C à +60 ° C.

Humidité -

Altitude -

Opération: 10 000 pieds (3 048 m).

Non opérant: 40 000 pieds (12 190 m).

Vibration aléatoire -

Opération: 0,000125 g2/ Hz de 5 à 350 Hz, -3 dB / octave de 350 à 500 Hz, 0,0000876 g2/ Hz à 500 Hz. Niveau global de 0,24 gRMS.

Compatibilité électromagnétique -89/336 / EEC.

Sécurité -UL 3111-1, CSA 1010.1, EN61010-1.2 IEC 61010-1.

FAQ:

Q: Quelles sont vos conditions de paiement?
UN:Nous avons besoin d'un paiement à 100% T / T avant l'expédition.

Q: Que dois-je faire si mon envoi est retardé?
UN:Vérifiez les informations de suivi fournies. S'il y a des retards, contactez-nous ou le transporteur directement pour les mises à jour.

Série TDS7000B de Tektronix Oscilloscopes numériques au phosphore TDS7000B Série 7,25 GHz 0

Les étiquettes:
