Oscilloscope analogique-numérique
Created with Pixso. Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO avec affichage couleur WXGA de 12,1′′

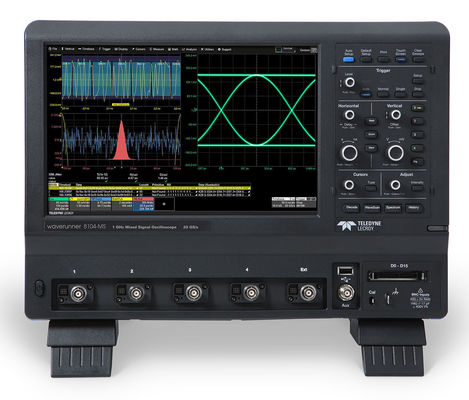

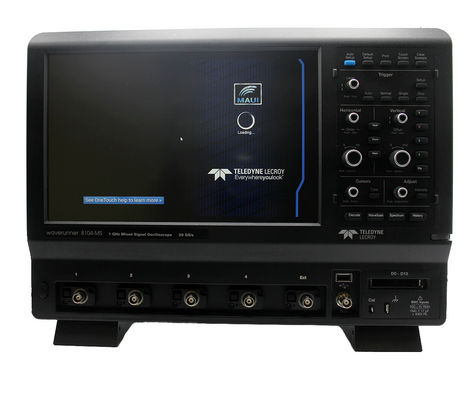

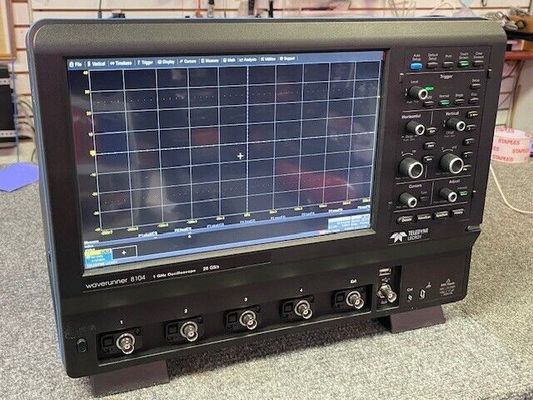

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO avec affichage couleur WXGA de 12,1′′

Nom De Marque: Teledyne LeCroy
Numéro De Modèle: R8104
Nombre De Pièces: 1 série
Prix: Négociable
Délai De Livraison: 1~3 jours ouvrables
Conditions De Paiement: T/T, Western Union
Informations détaillées
Lieu d'origine:
États-Unis
Certification:
ISO17025
Largeur de bande analogue (max):
1 gigahertz
La bande passante analogique @ 50 Ω (-3 dB) (entrée ProBus):
1 GHz (≥ 2 mV/div)
La bande passante analogique @ 1 MΩ (-3 dB) (entrée ProBus):
500 MHz (typiquement)
Temps de montée (10-90%, 50 Ω):
415 ch (typiquement)
Canaux d'entrée:
4
Limiteurs de bande passante:
20 MHz, 200 MHz
Détails d'emballage:
Cartonné
Capacité d'approvisionnement:
En stock
Mettre en évidence:

10/20 GS/s DSO

,

DSO à 1 GHz

,

16/32 Mpts DSO

Description du produit

Système vertical

La précision du gain vertical en courant continu (composante de gain de la précision en courant continu) ± 1%) FS, décalé à 0 V


Les canaux analogiques verticaux

Largeur de bande analogue (max) 1 GHz
La bande passante analogique @ 50 Ω (-3 dB) (entrée ProBus) 1 GHz
(≥ 2 mV/div)
La bande passante analogique @ 1 MΩ (-3 dB) (entrée ProBus) 500 MHz (typiquement)
Temps de montée (10-90%, 50 Ω) 415 ch (typiquement)
Temps de montée (20-80%, 50 Ω) 290 ch (typique)
Canaux d'entrée 4
Résolution verticale 8 bits; jusqu'à 11 bits avec résolution améliorée (ERES)
Sensitivité 50 Ω: 1 mV-1 V/div, entièrement variable;
1 MΩ: 1 mV-10 V/div, entièrement variable
La précision du gain vertical en courant continu (composante de gain de la précision en courant continu) ± 1%) F.S, décalé à 0 V
Isolement du canal par canal DC jusqu'à BW nominale: 40 dB (> 100:1),
(Pour deux canaux d'entrée ProBus, les mêmes réglages v/div, typique)
Plage de décalage 50 Ω
Pour les appareils de type à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur de pression.
Pour les appareils de surveillance de la température de l'air:
Pour les appareils de surveillance de la température de l'air:
Pour les véhicules à moteur à combustion

1 MΩ
Pour les appareils de type à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur de pression.
Pour les appareils de surveillance de la température de l'air:
Pour les appareils de surveillance de la température de l'air:
Le débit d'électricité doit être supérieur ou égal à:
Pour les véhicules à moteur à combustion interne, le réglage de la tension doit être effectué à l'aide d'un système de freinage.
± 160 V @ 1,02 V - 10 V/div
Précision de décalage vertical CC ± 1,5% du réglage de décalage + 1% de l'échelle complète + 1 mV) (limite d'essai)
Voltage d'entrée maximal 50 Ω: 5V RMS ± 10V au plus haut
1 MΩ: 400 V maximum (DC + courant alternatif de pointe < 10 kHz)
Accouplement d'entrée 1 MΩ: courant alternatif, courant continu, GND; 50 Ω: courant continu, GND
Impédance d'entrée 50 Ω+/-2% ou 1 MΩ pour 17 pF, 10 MΩ pour 9,5 pF avec la sonde fournie
Limiteurs de bande passante 20 MHz, 200 MHz
Rééchelle Longueur: mètres, pouces, pieds, yards, miles; Masse: grammes, limaces; Température: Celsius, Fahrenheit, Kelvin; Angle: radian, arcdegr, arcmin, arcsec, cycles, tours, tours; Vitesse: m/s, en/s, pieds/s,Pour le calcul de l'intensité de l'eau, il est nécessaire d'établir une échelle de température de l'eau de l'appareil, en fonction de la température de l'eau.atmosphère (technique), atmosphère (norme), torr, psi; électrique: volts, ampères, watts, volt-ampères, volt-ampères réactifs, farad, coulomb, ohm, siemen, volt/m, coulomb/m2, farad/m, siemen/m, facteur de puissance;Des composés de base: weber, tesla, henry, ampère/mètre, henry/mètre; énergie: joule, Btu, calorie; machine rotative: radian/seconde, fréquence, révolution/seconde, révolution/minute, nm, lb-ft, lb-in, oz-in, watt,puissance; autres: %.


Chaîne horizontale - chaîne analogique

Bases horaires Base temporelle interne commune à 4 canaux d'entrée; une horloge externe peut être appliquée à l'entrée EXT
Modes d'acquisition Prélèvement aléatoire en temps réel, en rouleau (RIS), séquence
Plage de temps/division 20 ps/div - 1,6 ks/div
RIS disponible à ≤ 10 ns/div;
Mode de roulement disponible à ≥ 100 ms/div et ≤ 5 MS/s
La précision de l'horloge Le taux de vieillissement de l'équipement doit être supérieur ou égal à:
Jitter d'horloge d'échantillon jusqu'à 10 μs Plage de temps acquise:
100fsrms (référence interne de la base temporelle)

jusqu'à 10 ms Plage de temps acquise:
360fsrms (référence interne de la base de données temporelle)
Précision de mesure du temps delta Le débit d'écoulement de l'horloge est de 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 ×
Plancher de mesure du jitter Le débit de bruit est supérieur au débit de bruit de l'appareil.
Plage de déviation du canal-canal ±9 x réglage temps/div, 100 ms maximum, par canal
Référence de base temporelle externe (entrée) 10 MHz +/-25 ppm dans 50 ohms
Référence de base temporelle externe (sortie) 10 MHz, 3,0 dBm +/-1 dBm, ondes sinus synchronisées à la référence utilisée (référence interne ou externe)
Horloge externe DC à 100 MHz; (50 Ω/1 MΩ), EXT entrée BNC, Les exigences minimales en matière de temps de montée et d'amplitude s'appliquent aux basses fréquences.


Acquisition par des canaux analogiques

Taux d'échantillonnage (échantillon unique) 10 GS/s sur 4 Ch
20 GS/s à 2 Ch
Taux d'échantillonnage (répétable) 200 GS/s pour les signaux répétitifs (20 ps/div à 10 ns/div)
Longueur de mémoire (4 Ch / 2 Ch / 1 Ch)
(Nombre de segments)
16M / 32M / 32M
(5.000)
Temps d'intersection 1 μs
Moyenne La moyenne totale est de 1 million de balayage; la moyenne continue est de 1 million de balayage.
Résolution améliorée (ERES) Résolution verticale de 8,5 à 11 bits
Enveloppe (extrême) Enveloppe, plancher ou toit pour un maximum de 1 million de balayages
Interpolation Légère ou Sin x/x (2 pt et 5 pt)


Système de déclenchement

Les modes Normalement, automatiquement, seul et arrêt
Les sources Tout canal d'entrée, Ext, Ext/10, ligne ou bord rapide; pente et niveau uniques pour chaque source (sauf déclencheur de ligne)
Accouplement Pour les systèmes d'exploitation, les données sont fournies par les autorités compétentes de l'État membre.
Retard avant déclenchement 0-100% de la taille de la mémoire (réglable en incréments de 1% de 100 ns)
Retard après déclenchement 0-10,000 Divisions en mode temps réel, limitées en temps/div plus lent ou en mode roulement
Réservation de 2 ns à 20 s ou de 1 à 99,999999 événements
Jitter du déclencheur et de l'interpolateur ≤ 3,5 ps RMS (typique)
< 0,1 ps RMS (typique, assisté par logiciel)
Plage de niveau de déclenchement interne ± 4,1 div par rapport au centre (typique)
Plage de niveau de déclenchement externe Ext (± 0,4 V); Ext/10 (± 4 V)
Taux de déclenchement maximal 1,000,000 formes d'onde/seconde (en mode séquence, jusqu'à 4 canaux)
Sensibilité au déclencheur avec les entrées ProBus Edge Trigger 2 div @ < 1 GHz
1.5 div @ < 500 MHz
1 div @ < 200 MHz
0.9 div @ < 10 MHz
(accouplement CC, CA et LFRej, ≥ 10 mV/div, 50 Ω)
Sensitivité au déclencheur avec déclencheur d'extrémité (entrée aux) 2 div @ < 1 GHz
1.5 div @ < 500 MHz
1 div @ < 200 MHz
0.9 div @ < 10 MHz
(accouplement CC, CA et LFRej)
Max. fréquence de déclenchement, déclencheur SMART 1.0 GHz @ ≥ 10 mV/div
(largeur de déclenchement minimale 750 PS)


Types de déclencheurs

Le bord Déclenche lorsque le signal répond à la pente (positive, négative ou l'une ou l'autre) et à l'état de niveau.
Largeur Déclencheur sur les défauts positifs ou négatifs avec des largeurs sélectionnables.
Largeur minimale de 500 ch, largeur maximale: 20 s
Une panne Déclencheurs de défauts positifs ou négatifs avec largeurs sélectionnables.
Ventilateur Déclenche lorsque le signal sort d'une fenêtre définie par des seuils réglables
Modèle Une combinaison logique (AND, NAND, OR, NOR) de 5 entrées (4 canaux et entrée de déclencheur externe).Les déclencheurs au début ou à la fin du schéma.
Vidéos composites pour télévision déclencheurs NTSC ou PAL avec ligne et champ sélectionnables; HDTV (720p, 1080i, 1080p) avec fréquence d'images sélectionnables (50 ou 60 Hz) et ligne; ou CUSTOM avec champs sélectionnables (1-8), lignes (jusqu'à 2000),Taux d'images (25, 30, 50 ou 60 Hz), entrelacement (1:1, 2:1, 4:1, 8:1), ou Pente d'impulsion de synchronisation (positive ou négative).
- Je ne sais pas. Déclenchement sur les démarrages positifs ou négatifs définis par deux limites de tension et deux limites de temps. Sélectionnez entre 1 ns et 20 ns.
Taux de défaillance Déclenchement des vitesses de bord. Sélectionnez les limites de dV, dt et de pente. Sélectionnez les limites de bord entre 1 ns et 20 ns.
L'intervalle Les déclencheurs à intervalles sélectibles compris entre 1 ns et 20 s.
Arrêt scolaire Déclenche si le signal s'éteint pendant plus de temps que le temps sélectionné entre 1 ns et 20 s.
Déclencheur de mesure Sélectionnez parmi un grand nombre de paramètres de mesure déclenchant sur une valeur de mesure avec des limites qualifiées. Peut être utilisé comme seul déclencheur ou dernier événement dans un déclencheur en cascade.
Multi-étape: qualifié (timeout ou qualifié état/bordure) Déclenche sur n'importe quelle source d'entrée que si un état ou une limite défini se produit sur une autre source d'entrée.
Les déclencheurs avec technologie d'exclusion Trigger sur les défauts intermittents en spécifiant le comportement attendu et en déclenchant lorsque cette condition n'est pas remplie
Plusieurs étapes: qualifié en premier En mode d'acquisition de séquence, déclenche à plusieurs reprises sur l'événement B uniquement si un motif, un état ou un bord (événement A) défini est satisfait dans le premier segment de l'acquisition.Le décalage entre les sources est sélectionnable par temps ou événements.
L'équipement doit être équipé d'un dispositif de détection des risques. Arm sur l'événement A, puis Trigger sur l'événement B. Ou Arm sur l'événement A, puis Qualifier sur l'événement B, et Trigger sur l'événement C.
Déclencheur à plusieurs étapes: cascade (séquence), types Cascade A puis B: bordure, fenêtre, largeur (logique) du motif, défaut, intervalle, défaillance ou mesure.
Cascade A puis B puis C (mesure): bord, fenêtre, motif (logique), largeur, défaut, intervalle, échec ou mesure.
Cascade A puis B puis C: bord, fenêtre, motif (logique)
Le démarreur de cascade (séquence), Holdoff Le décalage entre A et B ou B et C est sélectionnable par temps ou nombre d'événements.
La sélection du déclencheur de mesure en tant que dernière étape d'une Cascade exclut un réglage de suspension entre l'étape précédente et la dernière étape.
TriggerScan est en cours d' exécution. Un Trigger Trainer analyse les formes d'onde, identifie le comportement normal, puis met en place un grand ensemble de configurations de déclenchement d'événements rares qui ciblent le comportement anormal.L'entraîneur apprend les configurations de déclenchement basées sur les taux de tuerie, périodes, amplitudes en dehors d'une plage et les applique ensuite séquentiellement.


Trigger de protocole série à basse vitesse (facultatif)

Protocoles pris en charge Les tests de dépistage doivent être effectués sur des échantillons d'un échantillon d'un échantillon d'urine.1, CAN2.0Le système d'exploitation de l'appareil est basé sur le système d'exploitation de l'appareil, et le système d'exploitation de l'appareil est basé sur le système d'exploitation de l'appareil.0, SATA


Trigger du protocole série à grande vitesse

Taux de données (option WR8K-80B-8B10B TD)
150 Mb/s - 3,125 Gb/s
Longueur du motif 80 bits, NRZ ou 8b10b
Jitter de récupération d'horloge 1 ps rms + 0,3% Rms d'intervalle unitaire pour les modèles de données PRBS avec une densité de transition de 50%
Boucle de récupération de l'horloge matérielle BW PLL Loop BW = Fbaud/5500, 100 Mb/s à 2,488 Gb/s (typique)


Outils de mesure

Fonctionnalité de mesure Afficher jusqu'à 8 paramètres de mesure avec des statistiques, y compris la moyenne, le minimum, le maximum, l'écart type et le nombre total.Chaque occurrence de chaque paramètre est mesurée et ajoutée au tableau statistiqueLes histicons fournissent une vue rapide et dynamique des paramètres et des caractéristiques de la forme d'onde.Les portes de paramètres définissent l'emplacement de la mesure sur la forme d'onde de la sourceLes critères d'acceptation des paramètres définissent les valeurs admissibles en fonction du réglage de la plage ou de l'état de la forme d'onde.
Paramètres de mesure - Horizontale + Jitter Cycles (nombre de cycles), Retard (depuis le déclenchement, 50%), Δ Retard (50%), Cycle de travail (50%, @niveau), Marges (nombre de cycles, @niveau), Temps de chute (90-10, @niveau), Fréquence (50%, @niveau), Demi-période (@niveau),Restez à jour (@level), N Cycle Jitter (peak-peak), Nombre de points, Période (50%, @level), Δ Période (@level), Phase (@level), Temps de montée (10-90, @levels), Configuration (@levels), Skew (@levels), Slew Rate (@levels),Erreur d'intervalle de temps (@level), Temps (@niveau), Δ Temps (@niveau), Largeur (50%, @niveau), Δ Largeur (@niveau), X ((valeur) @max, X ((valeur) @min
Paramètres de mesure - verticaux Amplitude, base, niveau @ X, maximum, moyenne, médiane, minimum, pic à pic, RMS, déviation de niveau, haut.
Paramètres de mesure - Pouls La zone, la base, le temps de chute (90-10, 80-20, @levels), le dépassement (positif, négatif), le temps de montée (10-90, 80-20, @levels), le haut, la largeur (50%)
Paramètres de mesure - statistiques (sur histogrammes) L'écart entre les deux types d'indicateurs est calculé en utilisant les valeurs suivantes:Population (@bin), au total)


Outils de mathématiques

Fonctionnalité mathématique Affiche jusqu'à 8 traces de fonctions mathématiques (F1-F8). L'interface graphique facile à utiliser simplifie la configuration de deux opérations maximum sur chaque trace de fonction,et les traces de fonctions peuvent être enchaînées pour effectuer des maths-on-maths.
Opérateurs mathématiques - Mathématiques de base Moyenne (sommaire), Moyenne (continue), Différence (-), Enveloppe, Plancher, Inversion (négative), Produit (x), Rapport (/), Réciproque, Rééchelle (avec unités), Plafond, Somme (+).
Opérateurs mathématiques - Filtres Résolution améliorée (jusqu'à 11 bits verticaux), Interpolation (cubique, carré, sinx / x), (SinX) / x.
Opérateurs mathématiques - analyse de fréquence FFT (spéctrum de puissance, magnitude, phase, densité de puissance, réel, imaginaire, magnitude au carré), jusqu'à la longueur totale de l'enregistrement. Sélectionnez parmi les fenêtres Rectangular, VonHann, Hamming, FlatTop et Blackman Harris.
Opérateurs mathématiques - fonctions Valeur absolue, Corrélation (deux formes d'onde), Dérivé, Décalage (rééchantillon), Exp (base e), Exp (base 10), Intégrale, Inversion (négatif), Log (base e), Log (base 10), Réciproque, Rééchelle (avec unités),Carré, racine carrée, Zoom (identité).
Opérateurs mathématiques - autres Ségment, épars


Mesure et intégration mathématique

Mesure et intégration mathématique Histogrammes pour afficher des distributions statistiques de jusqu'à 2 milliards de paramètres de mesure.Les données de base sont les suivantes:Histogramme de persistance et trace de persistance (moyenne, plage, sigma)


Épreuve réussie/échec

Épreuve réussie/échec Afficher jusqu'à 8 requêtes d'échec/échec en utilisant une comparaison de paramètres unique ou double (comparer toutes les valeurs ou toute valeur <. ≤, =, >, ≥,dans la valeur limite ±Δ ou en %) ou Test de masque (masque prédéfini ou défini par l'utilisateur), forme d'onde Conditions All In, All Out, Any In ou Any Out). Combiner les requêtes dans une expression booléenne pour passer ou échouer SI "Tous vrais", "Tous faux", "Tous vrais", "Tous faux", ou groupes ou "Tous" ou "Tous",avec la suite THEN Save (formes d'onde), Arrêter, Alarme, (envoyer) Pulse, Copie papier (envoyer un courriel, enregistrer une image d'écran, enregistrer sur le presse-papiers, envoyer à l'imprimante) ou (enregistrer) le Laboratoire.


Système d'affichage

Taille Couleur 12,1 "écran large TFT-Active avec écran tactile haute résolution
Résolution WXGA; 1280 x 800 pixels.
Nombre de traces Afficher jusqu'à 16 traces, en même temps, le canal, le zoom, la mémoire et les traces mathématiques
Les styles de grille Auto, simple, double, quad, octal, X-Y, simple + X-Y, double + X-Y, tandem, quatre, douze, seize, triple, hex
Représentation en forme d'onde Points d'échantillonnage joints, ou seulement points d'échantillonnage


La persévérance

Persistance par analogie et par couleur Niveaux de saturation variables; stocke les données de persistance de chaque trace dans la mémoire
Types de persistance Sélectionnez analogique, couleur ou tridimensionnelle
Sélection des traces Activer la persistance sur toutes ou toute combinaison de traces
Persistance au vieillissement Sélectionnez de 500 ms à l' infini
Mode d'affichage de balayage Toutes accumulées, ou toutes accumulées avec la dernière trace soulignée


Traces d'expansion du zoom

Traces d'expansion du zoom Affichage jusqu'à 8 traces Zoom et 8 traces Math/Zoom


Mémoire interne de forme d'onde

Mémoire interne de forme d'onde 4 traces de mémoire de forme d'onde active (M1-M4) stockent des formes d'onde de 16 bits/point de longueur totale.


Réservoir d'installation

Panneau avant et état des instruments Stocker sur le disque dur interne, sur le réseau ou sur un périphérique connecté par USB.


Configuration automatique

Configuration automatique Définit automatiquement la base de temps, le déclencheur et la sensibilité pour afficher un large éventail de signaux répétitifs
Trouver l' échelle verticale Définit automatiquement la sensibilité verticale et le décalage pour le canal sélectionné pour afficher une forme d'onde avec la plage dynamique maximale


Étalonnage

Étalonnage automatique Assure le maintien de la précision de la DC et du chronométrage spécifiés pendant au moins un an.


Processeur/CPU

Le type Intel© i5-6500 Quad Core, 3,2 GHz (ou plus)
Mémoire du processeur 8 Go standard, jusqu'à 16 Go en option
Système d'exploitation Microsoft Windows® 10
Logiciel d'exploitation de l'oscilloscope Télédyne LeCroy MAUITM avec OneTouch
Horloge en temps réel Date et heure affichées avec forme d'onde dans les fichiers papier.


Connectivité

Port Ethernet Prend en charge l'interface Ethernet 10/100/1000BaseT (port RJ45)
Port d'accueil USB 4 ports USB 3.1 Gen1 latéraux et 1 port USB 2.0 avant pour les appareils compatibles Windows
Port de périphérique USB 1 port - USBTMC sur USB 3.1 génération 1
Port GPIB (facultatif) Prend en charge l'IEEE - 488.2 (extérieur)
Port de moniteur externe HDMI 1.4 (Qty. 1) et DisplayPort 1.2 (Qty. 1) pour prendre en charge le moniteur externe fourni par le client.Inclut la prise en charge de l'opération de bureau étendue avec résolution UHD 3840 x 2160 pixels et capacité de grille partagée sur le moniteur externe. Prend en charge l'intégration d'un écran tactile avec un moniteur externe (Note: l'écran externe ne peut pas utiliser un pilote Fujitsu).
Commande à distance Par l'intermédiaire de Windows Automation, ou par le biais de LeCroy Remote Command Set
Norme de communication réseau Conforme à la VXI-11 ou à la VICP, LXI classe C (v1.2)


Entrée auxiliaire

Types de signaux Sélectionnez External Trigger ou External Clock Input sur le panneau avant
Accouplement 50 Ω: courant continu; 1 MΩ: courant alternatif, courant continu, GND
Voltage d'entrée maximum 50 Ω: 5 Vrms; 1 MΩ: 250 Vmax (DC + courant alternatif de pointe ≤ 10 kHz)


Sortie auxiliaire

Types de signaux Sélectionnez les signaux de commande ou Éteindre
Signal de sortie 500 Hz-1 MHz niveau d'onde carrée ou de courant continu; 50 mV-1 V en 1 MΩ
Signaux de commande Déclenchement activé, déclenchement éteint, passe/échec, bord rapide, éteint
Type de connecteur BNC, situé en face


Les sondes

Les sondes Qty. (4) ÷ 10 sondes passives
Système de sonde Détecte et prend en charge automatiquement une variété de sondes compatibles
Facteurs d'échelle Sélection automatique ou manuelle selon la sonde utilisée
Sortie de calibrage Par défaut, l'onde carrée est de 1kHz, 1Vp-p (typique), sortie vers le crochet de sonde.


Besoins en énergie

Voltage Le système de régulation de la tension doit être équipé d'un système de régulation de la tension.
Consommation de puissance nominale 285 W / 285 VA
Consommation d'énergie maximale 375 W / 375 VA (avec tous les périphériques PC et les sondes actives connectées à 4 canaux)


Certifications

Certifications Conforme à la norme CE, figurant sur les listes UL et cUL; conforme à
Les résultats de l'analyse sont publiés dans la revue UL 61010-1 (troisième édition), UL 61010-2-030 (première édition).
Les États membres doivent communiquer à l'autorité compétente les informations suivantes:


Environnemental

Température (de fonctionnement) +5 °C à +40 °C
Température (sans fonctionnement) -20 °C à +60 °C
L'humidité (de fonctionnement) 5% à 90% d'humidité relative (sans condensation) jusqu'à + 31 °C.
La limite supérieure est de 50% d'humidité relative (non condensée) à +40 °C.
L'humidité (sans fonctionnement) 5% à 95% d'humidité relative (sans condensation) testée selon MIL-PRF-28800F
Altitude (opérationnelle) Jusqu'à 10 000 ft (3048 m) à +30 °C ou moins
Altitude (sans fonctionnement) Jusqu'à 12 192 m
Vibration aléatoire (opérationnelle) 0.31 gms de 5 Hz à 500 Hz, 15 minutes dans chacun des trois axes orthogonaux
Vibrations aléatoires (sans fonctionnement) 2.4 grammes de 5 Hz à 500 Hz, 15 minutes dans chacun des trois axes orthogonaux
Choc fonctionnel 30 g de pic, demi-sinus, 11 ms d'impulsion, 3 chocs (positifs et négatifs) dans chacun des trois axes orthogonaux, 18 chocs au total


Taille et poids

Dimensions (HWD) 12.44"H x 16.42"W x 9.37"D (316 x 417 x 238 mm)
Le poids 22Pour les pièces détachées:
Poids de l'expédition 37Pour les pièces détachées:





Options de télécommande/réseau

Le numéro d'enregistrement
Adaptateur externe USB 2.0 à GPIB IEEE 488.2

Conformité des données de série

QPHY-ENET
Option logicielle de conformité qualiPHY Ethernet 10/100/1000BT activée
QPHY-MOST50
QualiPHY Activer l'option de logiciel de conformité MOST50 ePHY. Les options DFP2 et SDM ou SDA3 sont requises
QPHY-USB
Option de logiciel de conformité USB 2.0 activée par QualiPHY

autres produits

Les produits de base doivent être présentés dans la boîte.
Chariot à instruments avec étagère et tiroir supplémentaires

Fixtures d'essai de données de série

TF-AUTO-ENET est un réseau de télécommunications
Fixtures de test de rupture d'Ethernet automobile pour le débogage 100Base-T1 et 1000Base-T1
TF-ENET-B
10/100/1000Fixture de test Ethernet BaseT
Le numéro de téléphone est le numéro d'identification de l'utilisateur.
Équipement de test de conformité USB 2.0





Probes différentielles (4 à 6 GHz)

Dx10-SI
Remplacement de l'ensemble de plomb de pointe de soudure pour D410/D610
Dx20-SI
Remplacement de l'ensemble de plomb de pointe de soudure pour D420/D620
Les données sont fournies par les autorités compétentes de l'État membre.
Kit de conseils de positionneur réglable WaveLink Dx10-PT. Inclut l'assemblage du positionneur XYZ avec des interconnexions mécaniques, un kit adhésif, des guides de connexion, une baguette portative et des broches de remplacement.4)/Sockets (Qty 2).
Les données sont fournies par les autorités compétentes de l'État membre.
Kit de conseils de positionneur réglable WaveLink Dx20-PT. Inclut l'assemblage du positionneur XYZ avec des interconnexions mécaniques, un kit adhésif, des guides de connexion, une baguette portative et des broches de remplacement (Qty.4)/Sockets (Qty). 2).
Dx10-HiTemp
Les câbles d'extension de température WaveLink pour Dx10 comprennent 1 ensemble de câbles de haute température de 30 pouces assortis, 1 ensemble de plomb de pointe de soudure
Dx20-HiTemp
Les câbles d'extension de température WaveLink pour Dx20 comprennent 1 ensemble de câbles de haute température de 30 pouces assortis, 1 ensemble de plomb de pointe de soudure
Dx10-QL-3SI est un système de mesure de la température.
Pack de démarrage QuickLink Solder-In à utiliser avec l'amplificateur Dx10
Dx20-QL-3SI est une valeur de référence.
Pack de démarrage QuickLink Solder-In à utiliser avec l'amplificateur Dx20
D610-A-CCNIST Les données relatives à l'utilisation des données sont fournies à l'autorité compétente.
Calibration NIST pour D610-A. Inclut les données d'essai.
D620-A-CCNIST Les données relatives à l'utilisation des données sont fournies à l'autorité compétente.
Étalonnage NIST pour D620-A. Inclut les données d'essai.
D410-A-CCNIST Les États membres doivent respecter les règles énoncées à l'annexe I.
Calibration NIST pour D410-A. Inclut les données d'essai.
D420-A-CCNIST Les données relatives à l'établissement de référence doivent être fournies à la personne concernée.
Calibration NIST pour D420-A. Inclut les données d'essai.
D410-A-PB2
Problème différentiel ProBus2 4 GHz avec pointe de soudure Dx10-SI (Qty. 1), connexion rapide Dx10-QC (Qty. 1) et broche carrée Dx10-SP (Qty. 1)
D420-A-PB2
Problème différentiel ProBus2 4 GHz avec pointe de soudure Dx20-SI (Qty. 1), connexion rapide Dx20-QC (Qty. 1) et broche carrée Dx20-SP (Qty. 1)
D400A-AT-PB2
Probe différentielle ProBus2 4 GHz avec pointe réglable

Probes de tension active

ZS1500
1.5 GHz, 0,9 pF, 1 MOhm Sondage de tension active
ZS1000
1 GHz, 0,9 pF, 1 MOhm Sondage de tension active
ZS2500
2.5 GHz, 0,9 pF, 1 MOhm Sondage de tension active
ZS4000
40,0 GHz, 0,6 pF, 1 MOhm Sondage de tension active

Des sondes différentielles (<= 1,5 GHz)

AP033: les États membres
Probe différentielle de 500 MHz
ZD200
200 MHz, 3,5 pF, sonde différentielle active de 1 MOhm, ±20 VDisponibilité limitée
ZD500
500 MHz, sonde différentielle active à 1,0 pF, ±8 V
ZD1000
1 GHz, sonde différentielle active à 1,0 pF, ±8 V
ZD1500
1.5 GHz, sonde différentielle active à 1,0 pF, ±8 V

Les sondes actuelles

CP150
150 A, 10 MHz Current Probe - AC/DC, 150 A rms, 500 A Peak Pulse, câble de 2 mètresDisponibilité limitée
CP500
Probe de courant de 500 A, 2 MHz - AC/DC, 500 A rms, 700 A impulsion maximale, câble de 6 mètres
CP030
Probe de courant 30A, 50 MHz - AC/DC, 30 A rms, 50 A impulsion maximale, câble de 1,5 mètreDisponibilité limitée
CP031
30A, 100 MHz sonde de courant - AC/DC, 30 A rms, 50 A impulsion maximale, câble de 1,5 mètre
Le nombre de personnes concernées
30A, 50 MHz sonde de courant de haute sensibilité - AC/DC, 30 A rms, 50 A impulsion maximale, câble de 1,5 mètreDisponibilité limitée
CP031A
30A, 100 MHz sonde de courant de haute sensibilité - AC/DC, 30 A rms, 50 A impulsion de pointe, câble de 1,5 mètre
CA10
Capteur de courant programmable à l'adaptateur ProBus pour une utilisation avec des capteurs de courant tiers
DCS025
Source de calibration déviée pour les sondes de courant Teledyne LeCroy

Probes passives à haute tension

HVP120
Probe passive haute tension de 6 kV, 400 MHz

Probes passives

PP008-1
Probe passive à 500 MHz, 2,5 mm, 101, 10 MOhm
PP009-1
Sonde passive de 500 MHz, 10: 1 (pour les WaveSurfer Xs), mécaniquement identique à PP005A
PP022 à
Probe passive à 500 MHz, 2,5 mm, 101, 10 MOhm
Le nombre de personnes concernées
Une sonde passive de 500 MHz, 5 mm, 10:1, 10 MOhm

Probes différentielles haute tension

Le nombre de personnes concernées
Probe différentielle haute tension de 700 V, 25 MHz (÷10, ÷100)Disponibilité limitée
HVD3102A:
Probe différentielle haute tension de 1 kV, 25 MHz avec déconnexion automatique zéro
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Probe différentielle haute tension de 1 kV, 25 MHz sans pointe
HVD3106A:
Probe différentielle haute tension de 1 kV, 120 MHz avec déconnexion automatique zéro
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Probe différentielle haute tension de 1 kV, 120 MHz sans pointe Accessoires et déconnexion automatique zéro
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Probe différentielle haute tension de 1 kV, 80 MHz avec câble de 6 m et déconnexion automatique zéro
HVD3206A, qui est un
Probe différentielle haute tension de 2 kV, 120 MHz avec déconnexion automatique zéro
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Probe différentielle haute tension de 2 kV, 80 MHz avec câble de 6 m et déconnexion automatique zéro
HVD3605A
Probe différentielle haute tension de 6 kV, 100 MHz avec déconnexion automatique zéro
HVD3220
Probe différentielle haute tension de 2 kV, 400 MHz

Pièces et kits de sondes

Le code de l'entreprise est le code de la société.
Clips de sonde pour SMD 0,5 mm
Le code de l'établissement
Remplacement de l'orientation L à angle droit
Le numéro de série est le numéro suivant:
Remplacement de l'angle droit S-Lead
Le numéro de série d'émission
Pogo moulu pliable (quantité de 2)
Dx10-HiTEMP
Les câbles d'extension de température WaveLink pour Dx10 comprennent 1 ensemble de câbles de haute température de 30 pouces assortis, 1 ensemble de plomb de pointe de soudure
Dx20-HiTEMP
Les câbles d'extension de température WaveLink pour Dx20 comprennent 1 ensemble de câbles de haute température de 30 pouces assortis, 1 ensemble de plomb de pointe de soudure
Les résultats de l'analyse sont publiés dans le rapport annuel annuel.
Remplacement de l'ensemble de conduits de pointe de soudure destiné à être utilisé avec les câbles D410/D610 et les câbles d'extension de température
Dx20-SI-HiTEMP est un système de détection de la température
Remplacement de l'ensemble de conduits de pointe de soudure destiné à être utilisé avec des câbles D420/620 et des câbles d'extension de température
Le nombre de personnes concernées par l'enquête
Adaptateur de plomb Y pour sondes différentielles ZD - Qty 1
Le numéro de série de la commande
Le plomb soudé pour la sonde différentielle ZD - QTY 2
Le numéro de série de l'émetteur
Le sol de ressort long pour la sonde différentielle ZD - QTY 2
Le numéro de série de la commande
Économiseur de pointe pour la sonde différentielle ZD - QTY 2
Le numéro de série de la commande
Adaptateur à pointe pivotante pour sonde différentielle ZD - QTY 1
Le numéro de série de la commande
Adaptateur IC de petite taille pour sonde différentielle ZD - QTY 2
PK111
Remplacement du kit d'accessoires pour les ZD500, ZD1000 et ZD1500
Dx10-Cable-HiTemp
Remplacement de 30 " ensemble de câbles assortis pour une utilisation avec Dx10 HiTemp
Dx20-Cable-HiTemp
Remplacement de 30 " ensemble de câbles assortis pour une utilisation avec Dx20 HiTemp Solder point leadset

Adaptateurs de sonde

TPA10
TekProbe à l'adaptateur de la sonde ProBus

Probe de rail à tension active

RP4030
Probe de rails de puissance/tension. largeur de bande 4 GHz, attenuation 1,2x, décalage +/-30V, +/-800mV Inclut un ensemble complet de câbles de soudure, de câbles coaxials et de supports PCB.Disponibilité limitée
RP4000-MCX-LEAD-SI est un système de mesure de l'échantillonnage.
Qty 3 MCX accessoires en plomb à soudage à 4 GHz (en plus de ceux fournis avec la sonde à rail) de 18 cm de long
RP4000-Browser
RP2060/RP4060 Browser Tip accessoire. Comprend des extrémités de 0 Ohm (1x), 450 Ohm (10x) et 950 Ohm (20x).
RP4060
4 GHz, attenuation 1,2x, +/-60V offset, +/-800mV Inclut un ensemble complet de câbles de soudure et de câbles coaxials.
RP2060
2 GHz, attenuation 1,2x, +/-60V offset, +/-800mV Inclut un ensemble complet de câbles de soudure et de câbles coaxials.

Probes isolées optiquement à haute tension

Les données de l'échantillon sont fournies à l'autorité compétente.
HVFO10X +/-1V (1 fois d'atténuation) Accessoire universel à pointe
Les données sont fournies par les autorités compétentes de l'État membre.
HVFO10X +/-5V (5 fois d'atténuation) Accessoire de pointe universel
Les données sont fournies à l'autorité compétente.
HVFO10X +/-10V (10x d'atténuation) Accessoire à pointe universel
Les données sont fournies à l'autorité compétente.
HVFO10X +/-20V (20x d'atténuation) Accessoire à pointe universel
Les données sont fournies à l'autorité compétente.
HVFO10X +/-40V (40x d'atténuation) Accessoire à pointe universel
Le produit doit être soumis à un contrôle de qualité.
Probe à fibre optique haute tension, largeur de bande de 150 MHz. Inclut boîtier à support souple. Requiert une pointe d'atténuation (commandée séparément). Inclut Qty. 1 1m de câble à fibre optique.

Probes différentielles à mode commun de 60 V

DL05-HCM
Sondage différentiel de mode commun de 60 V à 500 MHz, comprenant un ensemble standard de lignes et de boutons.
DL10-HCM
Sondage différentiel de mode commun de 60 V à 1 GHz, comprenant un ensemble standard de lignes et d'extrémités.
DL-HCM-HiTemp
Série DL-HCM à pointe de soudure à haute température, largeur de bande de 30 MHz, longueur d'un mètre.
Le dépistage de l'infection est effectué par un appareil de dépistage.
Kit d'accessoires de la série DL-HCM avec support de sonde, micro-grippeurs IC (Qty 2.) et adaptateur Y-banana.












FAQ:



Q: Quelles méthodes de livraison utilisez-vous et quel est le délai de livraison?
A: Je suis désolé.Nous expédions par EMS, DHL, FedEx, UPS et TNT avec des numéros de suivi. La livraison prend généralement 4 à 7 jours ouvrables.

Q: Comment sont gérés les droits et taxes?
A: Je suis désolé.Les droits et taxes varient d'un pays à l'autre et relèvent généralement de la responsabilité de l'acheteur.

Q: Quelles sont vos conditions de paiement?
A: Je suis désolé.Nous exigeons un paiement 100% T/T avant expédition.

Q: Comment puis-je m'assurer de la qualité des produits achetés à l'international?
A: Je suis désolé.Nous travaillons avec des fournisseurs réputés et effectuons des inspections approfondies avant expédition.

Q: Que dois-je faire si mon envoi est retardé?
A: Je suis désolé.Vérifiez les informations de suivi fournies. En cas de retard, contactez-nous ou le transporteur directement pour des mises à jour.

Q: Offrez-vous des réductions pour les commandes en vrac?
A: Je suis désolé.Oui, des réductions peuvent être offertes pour les achats en vrac.



Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO avec affichage couleur WXGA de 12,1′′ 0Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO avec affichage couleur WXGA de 12,1′′ 1Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO avec affichage couleur WXGA de 12,1′′ 2

Un bon prix. En ligne

Détails Des Produits

Created with Pixso. Maison Created with Pixso. Produits Created with Pixso.
Oscilloscope analogique-numérique
Created with Pixso. Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO avec affichage couleur WXGA de 12,1′′

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO avec affichage couleur WXGA de 12,1′′

Nom De Marque: Teledyne LeCroy
Numéro De Modèle: R8104
Nombre De Pièces: 1 série
Prix: Négociable
Détails De L'emballage: Cartonné
Conditions De Paiement: T/T, Western Union
Informations détaillées
Lieu d'origine:
États-Unis
Nom de marque:
Teledyne LeCroy
Certification:
ISO17025
Numéro de modèle:
R8104
Largeur de bande analogue (max):
1 gigahertz
La bande passante analogique @ 50 Ω (-3 dB) (entrée ProBus):
1 GHz (≥ 2 mV/div)
La bande passante analogique @ 1 MΩ (-3 dB) (entrée ProBus):
500 MHz (typiquement)
Temps de montée (10-90%, 50 Ω):
415 ch (typiquement)
Canaux d'entrée:
4
Limiteurs de bande passante:
20 MHz, 200 MHz
Quantité de commande min:
1 série
Prix:
Négociable
Détails d'emballage:
Cartonné
Délai de livraison:
1~3 jours ouvrables
Conditions de paiement:
T/T, Western Union
Capacité d'approvisionnement:
En stock
Mettre en évidence:

10/20 GS/s DSO

,

DSO à 1 GHz

,

16/32 Mpts DSO

Description du produit

Système vertical

La précision du gain vertical en courant continu (composante de gain de la précision en courant continu) ± 1%) FS, décalé à 0 V


Les canaux analogiques verticaux

Largeur de bande analogue (max) 1 GHz
La bande passante analogique @ 50 Ω (-3 dB) (entrée ProBus) 1 GHz
(≥ 2 mV/div)
La bande passante analogique @ 1 MΩ (-3 dB) (entrée ProBus) 500 MHz (typiquement)
Temps de montée (10-90%, 50 Ω) 415 ch (typiquement)
Temps de montée (20-80%, 50 Ω) 290 ch (typique)
Canaux d'entrée 4
Résolution verticale 8 bits; jusqu'à 11 bits avec résolution améliorée (ERES)
Sensitivité 50 Ω: 1 mV-1 V/div, entièrement variable;
1 MΩ: 1 mV-10 V/div, entièrement variable
La précision du gain vertical en courant continu (composante de gain de la précision en courant continu) ± 1%) F.S, décalé à 0 V
Isolement du canal par canal DC jusqu'à BW nominale: 40 dB (> 100:1),
(Pour deux canaux d'entrée ProBus, les mêmes réglages v/div, typique)
Plage de décalage 50 Ω
Pour les appareils de type à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur de pression.
Pour les appareils de surveillance de la température de l'air:
Pour les appareils de surveillance de la température de l'air:
Pour les véhicules à moteur à combustion

1 MΩ
Pour les appareils de type à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur de pression.
Pour les appareils de surveillance de la température de l'air:
Pour les appareils de surveillance de la température de l'air:
Le débit d'électricité doit être supérieur ou égal à:
Pour les véhicules à moteur à combustion interne, le réglage de la tension doit être effectué à l'aide d'un système de freinage.
± 160 V @ 1,02 V - 10 V/div
Précision de décalage vertical CC ± 1,5% du réglage de décalage + 1% de l'échelle complète + 1 mV) (limite d'essai)
Voltage d'entrée maximal 50 Ω: 5V RMS ± 10V au plus haut
1 MΩ: 400 V maximum (DC + courant alternatif de pointe < 10 kHz)
Accouplement d'entrée 1 MΩ: courant alternatif, courant continu, GND; 50 Ω: courant continu, GND
Impédance d'entrée 50 Ω+/-2% ou 1 MΩ pour 17 pF, 10 MΩ pour 9,5 pF avec la sonde fournie
Limiteurs de bande passante 20 MHz, 200 MHz
Rééchelle Longueur: mètres, pouces, pieds, yards, miles; Masse: grammes, limaces; Température: Celsius, Fahrenheit, Kelvin; Angle: radian, arcdegr, arcmin, arcsec, cycles, tours, tours; Vitesse: m/s, en/s, pieds/s,Pour le calcul de l'intensité de l'eau, il est nécessaire d'établir une échelle de température de l'eau de l'appareil, en fonction de la température de l'eau.atmosphère (technique), atmosphère (norme), torr, psi; électrique: volts, ampères, watts, volt-ampères, volt-ampères réactifs, farad, coulomb, ohm, siemen, volt/m, coulomb/m2, farad/m, siemen/m, facteur de puissance;Des composés de base: weber, tesla, henry, ampère/mètre, henry/mètre; énergie: joule, Btu, calorie; machine rotative: radian/seconde, fréquence, révolution/seconde, révolution/minute, nm, lb-ft, lb-in, oz-in, watt,puissance; autres: %.


Chaîne horizontale - chaîne analogique

Bases horaires Base temporelle interne commune à 4 canaux d'entrée; une horloge externe peut être appliquée à l'entrée EXT
Modes d'acquisition Prélèvement aléatoire en temps réel, en rouleau (RIS), séquence
Plage de temps/division 20 ps/div - 1,6 ks/div
RIS disponible à ≤ 10 ns/div;
Mode de roulement disponible à ≥ 100 ms/div et ≤ 5 MS/s
La précision de l'horloge Le taux de vieillissement de l'équipement doit être supérieur ou égal à:
Jitter d'horloge d'échantillon jusqu'à 10 μs Plage de temps acquise:
100fsrms (référence interne de la base temporelle)

jusqu'à 10 ms Plage de temps acquise:
360fsrms (référence interne de la base de données temporelle)
Précision de mesure du temps delta Le débit d'écoulement de l'horloge est de 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 ×
Plancher de mesure du jitter Le débit de bruit est supérieur au débit de bruit de l'appareil.
Plage de déviation du canal-canal ±9 x réglage temps/div, 100 ms maximum, par canal
Référence de base temporelle externe (entrée) 10 MHz +/-25 ppm dans 50 ohms
Référence de base temporelle externe (sortie) 10 MHz, 3,0 dBm +/-1 dBm, ondes sinus synchronisées à la référence utilisée (référence interne ou externe)
Horloge externe DC à 100 MHz; (50 Ω/1 MΩ), EXT entrée BNC, Les exigences minimales en matière de temps de montée et d'amplitude s'appliquent aux basses fréquences.


Acquisition par des canaux analogiques

Taux d'échantillonnage (échantillon unique) 10 GS/s sur 4 Ch
20 GS/s à 2 Ch
Taux d'échantillonnage (répétable) 200 GS/s pour les signaux répétitifs (20 ps/div à 10 ns/div)
Longueur de mémoire (4 Ch / 2 Ch / 1 Ch)
(Nombre de segments)
16M / 32M / 32M
(5.000)
Temps d'intersection 1 μs
Moyenne La moyenne totale est de 1 million de balayage; la moyenne continue est de 1 million de balayage.
Résolution améliorée (ERES) Résolution verticale de 8,5 à 11 bits
Enveloppe (extrême) Enveloppe, plancher ou toit pour un maximum de 1 million de balayages
Interpolation Légère ou Sin x/x (2 pt et 5 pt)


Système de déclenchement

Les modes Normalement, automatiquement, seul et arrêt
Les sources Tout canal d'entrée, Ext, Ext/10, ligne ou bord rapide; pente et niveau uniques pour chaque source (sauf déclencheur de ligne)
Accouplement Pour les systèmes d'exploitation, les données sont fournies par les autorités compétentes de l'État membre.
Retard avant déclenchement 0-100% de la taille de la mémoire (réglable en incréments de 1% de 100 ns)
Retard après déclenchement 0-10,000 Divisions en mode temps réel, limitées en temps/div plus lent ou en mode roulement
Réservation de 2 ns à 20 s ou de 1 à 99,999999 événements
Jitter du déclencheur et de l'interpolateur ≤ 3,5 ps RMS (typique)
< 0,1 ps RMS (typique, assisté par logiciel)
Plage de niveau de déclenchement interne ± 4,1 div par rapport au centre (typique)
Plage de niveau de déclenchement externe Ext (± 0,4 V); Ext/10 (± 4 V)
Taux de déclenchement maximal 1,000,000 formes d'onde/seconde (en mode séquence, jusqu'à 4 canaux)
Sensibilité au déclencheur avec les entrées ProBus Edge Trigger 2 div @ < 1 GHz
1.5 div @ < 500 MHz
1 div @ < 200 MHz
0.9 div @ < 10 MHz
(accouplement CC, CA et LFRej, ≥ 10 mV/div, 50 Ω)
Sensitivité au déclencheur avec déclencheur d'extrémité (entrée aux) 2 div @ < 1 GHz
1.5 div @ < 500 MHz
1 div @ < 200 MHz
0.9 div @ < 10 MHz
(accouplement CC, CA et LFRej)
Max. fréquence de déclenchement, déclencheur SMART 1.0 GHz @ ≥ 10 mV/div
(largeur de déclenchement minimale 750 PS)


Types de déclencheurs

Le bord Déclenche lorsque le signal répond à la pente (positive, négative ou l'une ou l'autre) et à l'état de niveau.
Largeur Déclencheur sur les défauts positifs ou négatifs avec des largeurs sélectionnables.
Largeur minimale de 500 ch, largeur maximale: 20 s
Une panne Déclencheurs de défauts positifs ou négatifs avec largeurs sélectionnables.
Ventilateur Déclenche lorsque le signal sort d'une fenêtre définie par des seuils réglables
Modèle Une combinaison logique (AND, NAND, OR, NOR) de 5 entrées (4 canaux et entrée de déclencheur externe).Les déclencheurs au début ou à la fin du schéma.
Vidéos composites pour télévision déclencheurs NTSC ou PAL avec ligne et champ sélectionnables; HDTV (720p, 1080i, 1080p) avec fréquence d'images sélectionnables (50 ou 60 Hz) et ligne; ou CUSTOM avec champs sélectionnables (1-8), lignes (jusqu'à 2000),Taux d'images (25, 30, 50 ou 60 Hz), entrelacement (1:1, 2:1, 4:1, 8:1), ou Pente d'impulsion de synchronisation (positive ou négative).
- Je ne sais pas. Déclenchement sur les démarrages positifs ou négatifs définis par deux limites de tension et deux limites de temps. Sélectionnez entre 1 ns et 20 ns.
Taux de défaillance Déclenchement des vitesses de bord. Sélectionnez les limites de dV, dt et de pente. Sélectionnez les limites de bord entre 1 ns et 20 ns.
L'intervalle Les déclencheurs à intervalles sélectibles compris entre 1 ns et 20 s.
Arrêt scolaire Déclenche si le signal s'éteint pendant plus de temps que le temps sélectionné entre 1 ns et 20 s.
Déclencheur de mesure Sélectionnez parmi un grand nombre de paramètres de mesure déclenchant sur une valeur de mesure avec des limites qualifiées. Peut être utilisé comme seul déclencheur ou dernier événement dans un déclencheur en cascade.
Multi-étape: qualifié (timeout ou qualifié état/bordure) Déclenche sur n'importe quelle source d'entrée que si un état ou une limite défini se produit sur une autre source d'entrée.
Les déclencheurs avec technologie d'exclusion Trigger sur les défauts intermittents en spécifiant le comportement attendu et en déclenchant lorsque cette condition n'est pas remplie
Plusieurs étapes: qualifié en premier En mode d'acquisition de séquence, déclenche à plusieurs reprises sur l'événement B uniquement si un motif, un état ou un bord (événement A) défini est satisfait dans le premier segment de l'acquisition.Le décalage entre les sources est sélectionnable par temps ou événements.
L'équipement doit être équipé d'un dispositif de détection des risques. Arm sur l'événement A, puis Trigger sur l'événement B. Ou Arm sur l'événement A, puis Qualifier sur l'événement B, et Trigger sur l'événement C.
Déclencheur à plusieurs étapes: cascade (séquence), types Cascade A puis B: bordure, fenêtre, largeur (logique) du motif, défaut, intervalle, défaillance ou mesure.
Cascade A puis B puis C (mesure): bord, fenêtre, motif (logique), largeur, défaut, intervalle, échec ou mesure.
Cascade A puis B puis C: bord, fenêtre, motif (logique)
Le démarreur de cascade (séquence), Holdoff Le décalage entre A et B ou B et C est sélectionnable par temps ou nombre d'événements.
La sélection du déclencheur de mesure en tant que dernière étape d'une Cascade exclut un réglage de suspension entre l'étape précédente et la dernière étape.
TriggerScan est en cours d' exécution. Un Trigger Trainer analyse les formes d'onde, identifie le comportement normal, puis met en place un grand ensemble de configurations de déclenchement d'événements rares qui ciblent le comportement anormal.L'entraîneur apprend les configurations de déclenchement basées sur les taux de tuerie, périodes, amplitudes en dehors d'une plage et les applique ensuite séquentiellement.


Trigger de protocole série à basse vitesse (facultatif)

Protocoles pris en charge Les tests de dépistage doivent être effectués sur des échantillons d'un échantillon d'un échantillon d'urine.1, CAN2.0Le système d'exploitation de l'appareil est basé sur le système d'exploitation de l'appareil, et le système d'exploitation de l'appareil est basé sur le système d'exploitation de l'appareil.0, SATA


Trigger du protocole série à grande vitesse

Taux de données (option WR8K-80B-8B10B TD)
150 Mb/s - 3,125 Gb/s
Longueur du motif 80 bits, NRZ ou 8b10b
Jitter de récupération d'horloge 1 ps rms + 0,3% Rms d'intervalle unitaire pour les modèles de données PRBS avec une densité de transition de 50%
Boucle de récupération de l'horloge matérielle BW PLL Loop BW = Fbaud/5500, 100 Mb/s à 2,488 Gb/s (typique)


Outils de mesure

Fonctionnalité de mesure Afficher jusqu'à 8 paramètres de mesure avec des statistiques, y compris la moyenne, le minimum, le maximum, l'écart type et le nombre total.Chaque occurrence de chaque paramètre est mesurée et ajoutée au tableau statistiqueLes histicons fournissent une vue rapide et dynamique des paramètres et des caractéristiques de la forme d'onde.Les portes de paramètres définissent l'emplacement de la mesure sur la forme d'onde de la sourceLes critères d'acceptation des paramètres définissent les valeurs admissibles en fonction du réglage de la plage ou de l'état de la forme d'onde.
Paramètres de mesure - Horizontale + Jitter Cycles (nombre de cycles), Retard (depuis le déclenchement, 50%), Δ Retard (50%), Cycle de travail (50%, @niveau), Marges (nombre de cycles, @niveau), Temps de chute (90-10, @niveau), Fréquence (50%, @niveau), Demi-période (@niveau),Restez à jour (@level), N Cycle Jitter (peak-peak), Nombre de points, Période (50%, @level), Δ Période (@level), Phase (@level), Temps de montée (10-90, @levels), Configuration (@levels), Skew (@levels), Slew Rate (@levels),Erreur d'intervalle de temps (@level), Temps (@niveau), Δ Temps (@niveau), Largeur (50%, @niveau), Δ Largeur (@niveau), X ((valeur) @max, X ((valeur) @min
Paramètres de mesure - verticaux Amplitude, base, niveau @ X, maximum, moyenne, médiane, minimum, pic à pic, RMS, déviation de niveau, haut.
Paramètres de mesure - Pouls La zone, la base, le temps de chute (90-10, 80-20, @levels), le dépassement (positif, négatif), le temps de montée (10-90, 80-20, @levels), le haut, la largeur (50%)
Paramètres de mesure - statistiques (sur histogrammes) L'écart entre les deux types d'indicateurs est calculé en utilisant les valeurs suivantes:Population (@bin), au total)


Outils de mathématiques

Fonctionnalité mathématique Affiche jusqu'à 8 traces de fonctions mathématiques (F1-F8). L'interface graphique facile à utiliser simplifie la configuration de deux opérations maximum sur chaque trace de fonction,et les traces de fonctions peuvent être enchaînées pour effectuer des maths-on-maths.
Opérateurs mathématiques - Mathématiques de base Moyenne (sommaire), Moyenne (continue), Différence (-), Enveloppe, Plancher, Inversion (négative), Produit (x), Rapport (/), Réciproque, Rééchelle (avec unités), Plafond, Somme (+).
Opérateurs mathématiques - Filtres Résolution améliorée (jusqu'à 11 bits verticaux), Interpolation (cubique, carré, sinx / x), (SinX) / x.
Opérateurs mathématiques - analyse de fréquence FFT (spéctrum de puissance, magnitude, phase, densité de puissance, réel, imaginaire, magnitude au carré), jusqu'à la longueur totale de l'enregistrement. Sélectionnez parmi les fenêtres Rectangular, VonHann, Hamming, FlatTop et Blackman Harris.
Opérateurs mathématiques - fonctions Valeur absolue, Corrélation (deux formes d'onde), Dérivé, Décalage (rééchantillon), Exp (base e), Exp (base 10), Intégrale, Inversion (négatif), Log (base e), Log (base 10), Réciproque, Rééchelle (avec unités),Carré, racine carrée, Zoom (identité).
Opérateurs mathématiques - autres Ségment, épars


Mesure et intégration mathématique

Mesure et intégration mathématique Histogrammes pour afficher des distributions statistiques de jusqu'à 2 milliards de paramètres de mesure.Les données de base sont les suivantes:Histogramme de persistance et trace de persistance (moyenne, plage, sigma)


Épreuve réussie/échec

Épreuve réussie/échec Afficher jusqu'à 8 requêtes d'échec/échec en utilisant une comparaison de paramètres unique ou double (comparer toutes les valeurs ou toute valeur <. ≤, =, >, ≥,dans la valeur limite ±Δ ou en %) ou Test de masque (masque prédéfini ou défini par l'utilisateur), forme d'onde Conditions All In, All Out, Any In ou Any Out). Combiner les requêtes dans une expression booléenne pour passer ou échouer SI "Tous vrais", "Tous faux", "Tous vrais", "Tous faux", ou groupes ou "Tous" ou "Tous",avec la suite THEN Save (formes d'onde), Arrêter, Alarme, (envoyer) Pulse, Copie papier (envoyer un courriel, enregistrer une image d'écran, enregistrer sur le presse-papiers, envoyer à l'imprimante) ou (enregistrer) le Laboratoire.


Système d'affichage

Taille Couleur 12,1 "écran large TFT-Active avec écran tactile haute résolution
Résolution WXGA; 1280 x 800 pixels.
Nombre de traces Afficher jusqu'à 16 traces, en même temps, le canal, le zoom, la mémoire et les traces mathématiques
Les styles de grille Auto, simple, double, quad, octal, X-Y, simple + X-Y, double + X-Y, tandem, quatre, douze, seize, triple, hex
Représentation en forme d'onde Points d'échantillonnage joints, ou seulement points d'échantillonnage


La persévérance

Persistance par analogie et par couleur Niveaux de saturation variables; stocke les données de persistance de chaque trace dans la mémoire
Types de persistance Sélectionnez analogique, couleur ou tridimensionnelle
Sélection des traces Activer la persistance sur toutes ou toute combinaison de traces
Persistance au vieillissement Sélectionnez de 500 ms à l' infini
Mode d'affichage de balayage Toutes accumulées, ou toutes accumulées avec la dernière trace soulignée


Traces d'expansion du zoom

Traces d'expansion du zoom Affichage jusqu'à 8 traces Zoom et 8 traces Math/Zoom


Mémoire interne de forme d'onde

Mémoire interne de forme d'onde 4 traces de mémoire de forme d'onde active (M1-M4) stockent des formes d'onde de 16 bits/point de longueur totale.


Réservoir d'installation

Panneau avant et état des instruments Stocker sur le disque dur interne, sur le réseau ou sur un périphérique connecté par USB.


Configuration automatique

Configuration automatique Définit automatiquement la base de temps, le déclencheur et la sensibilité pour afficher un large éventail de signaux répétitifs
Trouver l' échelle verticale Définit automatiquement la sensibilité verticale et le décalage pour le canal sélectionné pour afficher une forme d'onde avec la plage dynamique maximale


Étalonnage

Étalonnage automatique Assure le maintien de la précision de la DC et du chronométrage spécifiés pendant au moins un an.


Processeur/CPU

Le type Intel© i5-6500 Quad Core, 3,2 GHz (ou plus)
Mémoire du processeur 8 Go standard, jusqu'à 16 Go en option
Système d'exploitation Microsoft Windows® 10
Logiciel d'exploitation de l'oscilloscope Télédyne LeCroy MAUITM avec OneTouch
Horloge en temps réel Date et heure affichées avec forme d'onde dans les fichiers papier.


Connectivité

Port Ethernet Prend en charge l'interface Ethernet 10/100/1000BaseT (port RJ45)
Port d'accueil USB 4 ports USB 3.1 Gen1 latéraux et 1 port USB 2.0 avant pour les appareils compatibles Windows
Port de périphérique USB 1 port - USBTMC sur USB 3.1 génération 1
Port GPIB (facultatif) Prend en charge l'IEEE - 488.2 (extérieur)
Port de moniteur externe HDMI 1.4 (Qty. 1) et DisplayPort 1.2 (Qty. 1) pour prendre en charge le moniteur externe fourni par le client.Inclut la prise en charge de l'opération de bureau étendue avec résolution UHD 3840 x 2160 pixels et capacité de grille partagée sur le moniteur externe. Prend en charge l'intégration d'un écran tactile avec un moniteur externe (Note: l'écran externe ne peut pas utiliser un pilote Fujitsu).
Commande à distance Par l'intermédiaire de Windows Automation, ou par le biais de LeCroy Remote Command Set
Norme de communication réseau Conforme à la VXI-11 ou à la VICP, LXI classe C (v1.2)


Entrée auxiliaire

Types de signaux Sélectionnez External Trigger ou External Clock Input sur le panneau avant
Accouplement 50 Ω: courant continu; 1 MΩ: courant alternatif, courant continu, GND
Voltage d'entrée maximum 50 Ω: 5 Vrms; 1 MΩ: 250 Vmax (DC + courant alternatif de pointe ≤ 10 kHz)


Sortie auxiliaire

Types de signaux Sélectionnez les signaux de commande ou Éteindre
Signal de sortie 500 Hz-1 MHz niveau d'onde carrée ou de courant continu; 50 mV-1 V en 1 MΩ
Signaux de commande Déclenchement activé, déclenchement éteint, passe/échec, bord rapide, éteint
Type de connecteur BNC, situé en face


Les sondes

Les sondes Qty. (4) ÷ 10 sondes passives
Système de sonde Détecte et prend en charge automatiquement une variété de sondes compatibles
Facteurs d'échelle Sélection automatique ou manuelle selon la sonde utilisée
Sortie de calibrage Par défaut, l'onde carrée est de 1kHz, 1Vp-p (typique), sortie vers le crochet de sonde.


Besoins en énergie

Voltage Le système de régulation de la tension doit être équipé d'un système de régulation de la tension.
Consommation de puissance nominale 285 W / 285 VA
Consommation d'énergie maximale 375 W / 375 VA (avec tous les périphériques PC et les sondes actives connectées à 4 canaux)


Certifications

Certifications Conforme à la norme CE, figurant sur les listes UL et cUL; conforme à
Les résultats de l'analyse sont publiés dans la revue UL 61010-1 (troisième édition), UL 61010-2-030 (première édition).
Les États membres doivent communiquer à l'autorité compétente les informations suivantes:


Environnemental

Température (de fonctionnement) +5 °C à +40 °C
Température (sans fonctionnement) -20 °C à +60 °C
L'humidité (de fonctionnement) 5% à 90% d'humidité relative (sans condensation) jusqu'à + 31 °C.
La limite supérieure est de 50% d'humidité relative (non condensée) à +40 °C.
L'humidité (sans fonctionnement) 5% à 95% d'humidité relative (sans condensation) testée selon MIL-PRF-28800F
Altitude (opérationnelle) Jusqu'à 10 000 ft (3048 m) à +30 °C ou moins
Altitude (sans fonctionnement) Jusqu'à 12 192 m
Vibration aléatoire (opérationnelle) 0.31 gms de 5 Hz à 500 Hz, 15 minutes dans chacun des trois axes orthogonaux
Vibrations aléatoires (sans fonctionnement) 2.4 grammes de 5 Hz à 500 Hz, 15 minutes dans chacun des trois axes orthogonaux
Choc fonctionnel 30 g de pic, demi-sinus, 11 ms d'impulsion, 3 chocs (positifs et négatifs) dans chacun des trois axes orthogonaux, 18 chocs au total


Taille et poids

Dimensions (HWD) 12.44"H x 16.42"W x 9.37"D (316 x 417 x 238 mm)
Le poids 22Pour les pièces détachées:
Poids de l'expédition 37Pour les pièces détachées:





Options de télécommande/réseau

Le numéro d'enregistrement
Adaptateur externe USB 2.0 à GPIB IEEE 488.2

Conformité des données de série

QPHY-ENET
Option logicielle de conformité qualiPHY Ethernet 10/100/1000BT activée
QPHY-MOST50
QualiPHY Activer l'option de logiciel de conformité MOST50 ePHY. Les options DFP2 et SDM ou SDA3 sont requises
QPHY-USB
Option de logiciel de conformité USB 2.0 activée par QualiPHY

autres produits

Les produits de base doivent être présentés dans la boîte.
Chariot à instruments avec étagère et tiroir supplémentaires

Fixtures d'essai de données de série

TF-AUTO-ENET est un réseau de télécommunications
Fixtures de test de rupture d'Ethernet automobile pour le débogage 100Base-T1 et 1000Base-T1
TF-ENET-B
10/100/1000Fixture de test Ethernet BaseT
Le numéro de téléphone est le numéro d'identification de l'utilisateur.
Équipement de test de conformité USB 2.0





Probes différentielles (4 à 6 GHz)

Dx10-SI
Remplacement de l'ensemble de plomb de pointe de soudure pour D410/D610
Dx20-SI
Remplacement de l'ensemble de plomb de pointe de soudure pour D420/D620
Les données sont fournies par les autorités compétentes de l'État membre.
Kit de conseils de positionneur réglable WaveLink Dx10-PT. Inclut l'assemblage du positionneur XYZ avec des interconnexions mécaniques, un kit adhésif, des guides de connexion, une baguette portative et des broches de remplacement.4)/Sockets (Qty 2).
Les données sont fournies par les autorités compétentes de l'État membre.
Kit de conseils de positionneur réglable WaveLink Dx20-PT. Inclut l'assemblage du positionneur XYZ avec des interconnexions mécaniques, un kit adhésif, des guides de connexion, une baguette portative et des broches de remplacement (Qty.4)/Sockets (Qty). 2).
Dx10-HiTemp
Les câbles d'extension de température WaveLink pour Dx10 comprennent 1 ensemble de câbles de haute température de 30 pouces assortis, 1 ensemble de plomb de pointe de soudure
Dx20-HiTemp
Les câbles d'extension de température WaveLink pour Dx20 comprennent 1 ensemble de câbles de haute température de 30 pouces assortis, 1 ensemble de plomb de pointe de soudure
Dx10-QL-3SI est un système de mesure de la température.
Pack de démarrage QuickLink Solder-In à utiliser avec l'amplificateur Dx10
Dx20-QL-3SI est une valeur de référence.
Pack de démarrage QuickLink Solder-In à utiliser avec l'amplificateur Dx20
D610-A-CCNIST Les données relatives à l'utilisation des données sont fournies à l'autorité compétente.
Calibration NIST pour D610-A. Inclut les données d'essai.
D620-A-CCNIST Les données relatives à l'utilisation des données sont fournies à l'autorité compétente.
Étalonnage NIST pour D620-A. Inclut les données d'essai.
D410-A-CCNIST Les États membres doivent respecter les règles énoncées à l'annexe I.
Calibration NIST pour D410-A. Inclut les données d'essai.
D420-A-CCNIST Les données relatives à l'établissement de référence doivent être fournies à la personne concernée.
Calibration NIST pour D420-A. Inclut les données d'essai.
D410-A-PB2
Problème différentiel ProBus2 4 GHz avec pointe de soudure Dx10-SI (Qty. 1), connexion rapide Dx10-QC (Qty. 1) et broche carrée Dx10-SP (Qty. 1)
D420-A-PB2
Problème différentiel ProBus2 4 GHz avec pointe de soudure Dx20-SI (Qty. 1), connexion rapide Dx20-QC (Qty. 1) et broche carrée Dx20-SP (Qty. 1)
D400A-AT-PB2
Probe différentielle ProBus2 4 GHz avec pointe réglable

Probes de tension active

ZS1500
1.5 GHz, 0,9 pF, 1 MOhm Sondage de tension active
ZS1000
1 GHz, 0,9 pF, 1 MOhm Sondage de tension active
ZS2500
2.5 GHz, 0,9 pF, 1 MOhm Sondage de tension active
ZS4000
40,0 GHz, 0,6 pF, 1 MOhm Sondage de tension active

Des sondes différentielles (<= 1,5 GHz)

AP033: les États membres
Probe différentielle de 500 MHz
ZD200
200 MHz, 3,5 pF, sonde différentielle active de 1 MOhm, ±20 VDisponibilité limitée
ZD500
500 MHz, sonde différentielle active à 1,0 pF, ±8 V
ZD1000
1 GHz, sonde différentielle active à 1,0 pF, ±8 V
ZD1500
1.5 GHz, sonde différentielle active à 1,0 pF, ±8 V

Les sondes actuelles

CP150
150 A, 10 MHz Current Probe - AC/DC, 150 A rms, 500 A Peak Pulse, câble de 2 mètresDisponibilité limitée
CP500
Probe de courant de 500 A, 2 MHz - AC/DC, 500 A rms, 700 A impulsion maximale, câble de 6 mètres
CP030
Probe de courant 30A, 50 MHz - AC/DC, 30 A rms, 50 A impulsion maximale, câble de 1,5 mètreDisponibilité limitée
CP031
30A, 100 MHz sonde de courant - AC/DC, 30 A rms, 50 A impulsion maximale, câble de 1,5 mètre
Le nombre de personnes concernées
30A, 50 MHz sonde de courant de haute sensibilité - AC/DC, 30 A rms, 50 A impulsion maximale, câble de 1,5 mètreDisponibilité limitée
CP031A
30A, 100 MHz sonde de courant de haute sensibilité - AC/DC, 30 A rms, 50 A impulsion de pointe, câble de 1,5 mètre
CA10
Capteur de courant programmable à l'adaptateur ProBus pour une utilisation avec des capteurs de courant tiers
DCS025
Source de calibration déviée pour les sondes de courant Teledyne LeCroy

Probes passives à haute tension

HVP120
Probe passive haute tension de 6 kV, 400 MHz

Probes passives

PP008-1
Probe passive à 500 MHz, 2,5 mm, 101, 10 MOhm
PP009-1
Sonde passive de 500 MHz, 10: 1 (pour les WaveSurfer Xs), mécaniquement identique à PP005A
PP022 à
Probe passive à 500 MHz, 2,5 mm, 101, 10 MOhm
Le nombre de personnes concernées
Une sonde passive de 500 MHz, 5 mm, 10:1, 10 MOhm

Probes différentielles haute tension

Le nombre de personnes concernées
Probe différentielle haute tension de 700 V, 25 MHz (÷10, ÷100)Disponibilité limitée
HVD3102A:
Probe différentielle haute tension de 1 kV, 25 MHz avec déconnexion automatique zéro
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Probe différentielle haute tension de 1 kV, 25 MHz sans pointe
HVD3106A:
Probe différentielle haute tension de 1 kV, 120 MHz avec déconnexion automatique zéro
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Probe différentielle haute tension de 1 kV, 120 MHz sans pointe Accessoires et déconnexion automatique zéro
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Probe différentielle haute tension de 1 kV, 80 MHz avec câble de 6 m et déconnexion automatique zéro
HVD3206A, qui est un
Probe différentielle haute tension de 2 kV, 120 MHz avec déconnexion automatique zéro
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Probe différentielle haute tension de 2 kV, 80 MHz avec câble de 6 m et déconnexion automatique zéro
HVD3605A
Probe différentielle haute tension de 6 kV, 100 MHz avec déconnexion automatique zéro
HVD3220
Probe différentielle haute tension de 2 kV, 400 MHz

Pièces et kits de sondes

Le code de l'entreprise est le code de la société.
Clips de sonde pour SMD 0,5 mm
Le code de l'établissement
Remplacement de l'orientation L à angle droit
Le numéro de série est le numéro suivant:
Remplacement de l'angle droit S-Lead
Le numéro de série d'émission
Pogo moulu pliable (quantité de 2)
Dx10-HiTEMP
Les câbles d'extension de température WaveLink pour Dx10 comprennent 1 ensemble de câbles de haute température de 30 pouces assortis, 1 ensemble de plomb de pointe de soudure
Dx20-HiTEMP
Les câbles d'extension de température WaveLink pour Dx20 comprennent 1 ensemble de câbles de haute température de 30 pouces assortis, 1 ensemble de plomb de pointe de soudure
Les résultats de l'analyse sont publiés dans le rapport annuel annuel.
Remplacement de l'ensemble de conduits de pointe de soudure destiné à être utilisé avec les câbles D410/D610 et les câbles d'extension de température
Dx20-SI-HiTEMP est un système de détection de la température
Remplacement de l'ensemble de conduits de pointe de soudure destiné à être utilisé avec des câbles D420/620 et des câbles d'extension de température
Le nombre de personnes concernées par l'enquête
Adaptateur de plomb Y pour sondes différentielles ZD - Qty 1
Le numéro de série de la commande
Le plomb soudé pour la sonde différentielle ZD - QTY 2
Le numéro de série de l'émetteur
Le sol de ressort long pour la sonde différentielle ZD - QTY 2
Le numéro de série de la commande
Économiseur de pointe pour la sonde différentielle ZD - QTY 2
Le numéro de série de la commande
Adaptateur à pointe pivotante pour sonde différentielle ZD - QTY 1
Le numéro de série de la commande
Adaptateur IC de petite taille pour sonde différentielle ZD - QTY 2
PK111
Remplacement du kit d'accessoires pour les ZD500, ZD1000 et ZD1500
Dx10-Cable-HiTemp
Remplacement de 30 " ensemble de câbles assortis pour une utilisation avec Dx10 HiTemp
Dx20-Cable-HiTemp
Remplacement de 30 " ensemble de câbles assortis pour une utilisation avec Dx20 HiTemp Solder point leadset

Adaptateurs de sonde

TPA10
TekProbe à l'adaptateur de la sonde ProBus

Probe de rail à tension active

RP4030
Probe de rails de puissance/tension. largeur de bande 4 GHz, attenuation 1,2x, décalage +/-30V, +/-800mV Inclut un ensemble complet de câbles de soudure, de câbles coaxials et de supports PCB.Disponibilité limitée
RP4000-MCX-LEAD-SI est un système de mesure de l'échantillonnage.
Qty 3 MCX accessoires en plomb à soudage à 4 GHz (en plus de ceux fournis avec la sonde à rail) de 18 cm de long
RP4000-Browser
RP2060/RP4060 Browser Tip accessoire. Comprend des extrémités de 0 Ohm (1x), 450 Ohm (10x) et 950 Ohm (20x).
RP4060
4 GHz, attenuation 1,2x, +/-60V offset, +/-800mV Inclut un ensemble complet de câbles de soudure et de câbles coaxials.
RP2060
2 GHz, attenuation 1,2x, +/-60V offset, +/-800mV Inclut un ensemble complet de câbles de soudure et de câbles coaxials.

Probes isolées optiquement à haute tension

Les données de l'échantillon sont fournies à l'autorité compétente.
HVFO10X +/-1V (1 fois d'atténuation) Accessoire universel à pointe
Les données sont fournies par les autorités compétentes de l'État membre.
HVFO10X +/-5V (5 fois d'atténuation) Accessoire de pointe universel
Les données sont fournies à l'autorité compétente.
HVFO10X +/-10V (10x d'atténuation) Accessoire à pointe universel
Les données sont fournies à l'autorité compétente.
HVFO10X +/-20V (20x d'atténuation) Accessoire à pointe universel
Les données sont fournies à l'autorité compétente.
HVFO10X +/-40V (40x d'atténuation) Accessoire à pointe universel
Le produit doit être soumis à un contrôle de qualité.
Probe à fibre optique haute tension, largeur de bande de 150 MHz. Inclut boîtier à support souple. Requiert une pointe d'atténuation (commandée séparément). Inclut Qty. 1 1m de câble à fibre optique.

Probes différentielles à mode commun de 60 V

DL05-HCM
Sondage différentiel de mode commun de 60 V à 500 MHz, comprenant un ensemble standard de lignes et de boutons.
DL10-HCM
Sondage différentiel de mode commun de 60 V à 1 GHz, comprenant un ensemble standard de lignes et d'extrémités.
DL-HCM-HiTemp
Série DL-HCM à pointe de soudure à haute température, largeur de bande de 30 MHz, longueur d'un mètre.
Le dépistage de l'infection est effectué par un appareil de dépistage.
Kit d'accessoires de la série DL-HCM avec support de sonde, micro-grippeurs IC (Qty 2.) et adaptateur Y-banana.












FAQ:



Q: Quelles méthodes de livraison utilisez-vous et quel est le délai de livraison?
A: Je suis désolé.Nous expédions par EMS, DHL, FedEx, UPS et TNT avec des numéros de suivi. La livraison prend généralement 4 à 7 jours ouvrables.

Q: Comment sont gérés les droits et taxes?
A: Je suis désolé.Les droits et taxes varient d'un pays à l'autre et relèvent généralement de la responsabilité de l'acheteur.

Q: Quelles sont vos conditions de paiement?
A: Je suis désolé.Nous exigeons un paiement 100% T/T avant expédition.

Q: Comment puis-je m'assurer de la qualité des produits achetés à l'international?
A: Je suis désolé.Nous travaillons avec des fournisseurs réputés et effectuons des inspections approfondies avant expédition.

Q: Que dois-je faire si mon envoi est retardé?
A: Je suis désolé.Vérifiez les informations de suivi fournies. En cas de retard, contactez-nous ou le transporteur directement pour des mises à jour.

Q: Offrez-vous des réductions pour les commandes en vrac?
A: Je suis désolé.Oui, des réductions peuvent être offertes pour les achats en vrac.



Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO avec affichage couleur WXGA de 12,1′′ 0Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO avec affichage couleur WXGA de 12,1′′ 1Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO avec affichage couleur WXGA de 12,1′′ 2
