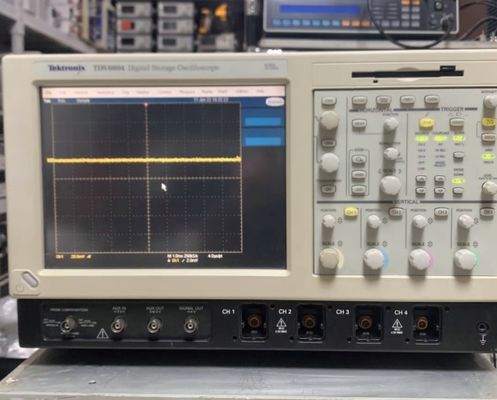

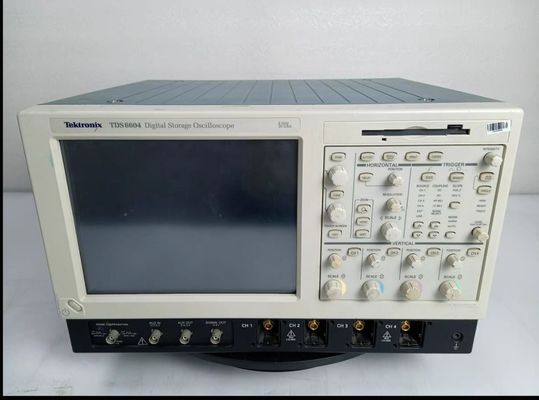

L'oscilloscope TDS6604 est une solution de haute performance pour la vérification, le débogage et la caractérisation de conceptions électroniques sophistiquées.facilité d'exploitation et connectivité ouverte à l'environnement de conceptionLes commandes analogiques classiques, un grand écran tactile et des menus graphiques offrent un contrôle intuitif.L'accès ouvert au système d'exploitation Windows permet une personnalisation et une extensibilité sans précédent.

Avec une bande passante de 6 GHz et un taux d'échantillonnage de 20 GS/s sur 2 canaux ou un taux d'échantillonnage de 10 GS/s sur 4 canaux simultanément, le TDS6604 fournit des mesures d'intégrité du signal inégalées.Analyse de jitter à haute performance jusqu'à 1.5 psRMS est obtenue grâce à des performances exceptionnelles de déclenchement et d'acquisition et à un logiciel appliqué.

Les solutions d'accès au signal TDS6604 à large bande passante comprennent les sondes actives à extrémité unique P7260 à 6 GHz et les sondes différentielles P7330 à 3,5 GHz.Les petits facteurs de forme et une large gamme d'accessoires de pointe assurent l'efficacitéEn outre, le TDS6604 comprend le système d'interconnexion de signaux TekConnect.Cette interface remplace les connecteurs d'entrée BNC traditionnels par une interface de verrouillage positif pratique adaptée à des bandes passantes de système plus élevéesLes sondes de la série P7000 sont directement compatibles avec TekConnect avec des adaptateurs qui fournissent des connexions d'entrée SMA, BNC, N et 1 Megohm BNC.

Caractéristiques:

• Largeur de bande de 6 GHz pour capturer les signaux les plus rapides dans les conceptions numériques de pointe
• 20 GS/s Taux d'échantillonnage sur 1 ou 2 canaux
• Taux d'échantillonnage 10 GS/s sur 3 ou 4 canaux
• Mesures du jitter à 1,5 psRMS
• Analyse et fonctionnalité de connectivité
• Interface utilisateur graphique
• Contrôle via des commandes directes classiques, affichage couleur tactile ou souris
• Environnement Windows ouvert
• Réseaux intégrés
