La série DPO/DSA/MSO70000 est l'oscilloscope de performance en temps réel le plus précis du marché.Découvrez des informations critiques sur le signal avec une bande passante de 20 GHz pour un système à 4 canaux combinée à la plus grande capacité de capture de forme d'onde du secteur pour un faible bruitCapturez avec précision en utilisant le seul déclencheur de modèle en série basé sur le matériel disponible pour des débits de données allant jusqu'à 6,25 Gb/s.Augmenter la visibilité du système en utilisant les modèles MSO70000 qui comprennent 16 canaux logiques avec une résolution de chronométrage très précise de 80 psecEnsemble, ce sont les oscilloscopes en temps réel les plus puissants et les plus précis du marché.vous permettant de faire les mesures les plus difficiles avec la confiance que vous obtenez seulement d'un oscilloscope Tektronix.

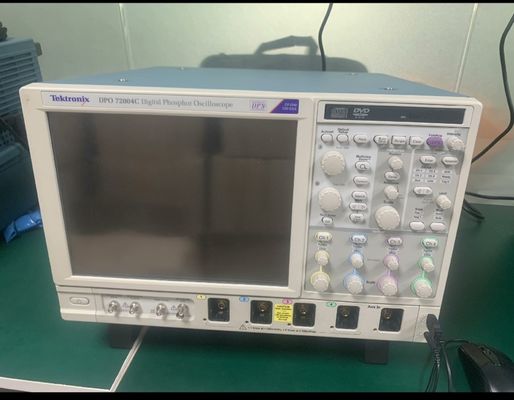

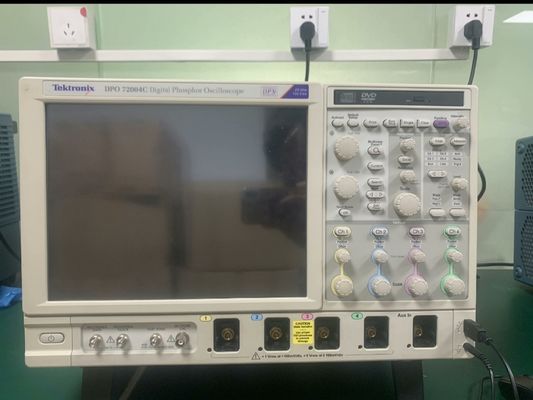

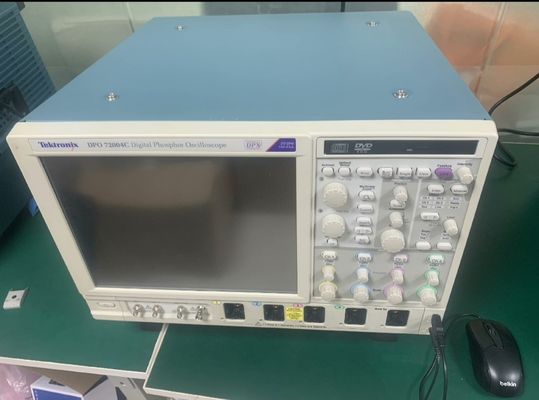

Les caractéristiques et spécifications du Tektronix DPO72004C comprennent:

• Largeur de bande analogue allant jusqu'à 33 GHz et temps de montée aussi rapide que 9 ps. Permet de mesurer sur les dernières normes série à grande vitesse
• Véritable bande passante analogique 33 GHz en temps réel sur 2 canaux avec des modèles 33 GHz
• Taux d'échantillonnage et résolution de synchronisation de pointe 100 GS/s sur 2 canaux (modèles 33, 25, 23, 20, 16 et 12,5 GHz)
• Four-channel Simultaneous Performance Up to 23 GHz Bandwidth Up to 50 GS/s Real-time Sample Rate Up to 500 Megasample Record Length with MultiView Zoom™ for quick navigation Fastest Waveform Capture Rate with >300,000 wfms/s maximum par canal
• 16 canaux logiques avec une résolution de chronométrage de 80 ps pour le débogage des signaux numériques et analogiques (série MSO70000 uniquement)
• La capacité unique iCapture® permet de visualiser les caractéristiques analogiques des chaînes numériques avec une seule connexion de sonde
• 6.25 Gb/s Serial Trigger en temps réel assure le déclenchement sur la première instance d'un modèle NRZ ou 8b/10b spécifié pour permettre l'isolement des effets dépendants du modèle
• Application de support pour les normes industrielles de série à grande vitesse, les RF à large bande, les alimentations électriques et la mémoire
• Intégrité supérieure du signal et excellent rapport signal-bruit observez la représentation la plus fidèle de votre forme d'onde
• Le déclenchement de Pinpoint® réduit le temps passé à essayer d'acquérir des signaux de problème pour un dépannage efficace et un temps de débogage réduit
• Trigger visuel
• Recherche et marquage fournit une correspondance de forme d'onde ou de bus série et des déclencheurs logiciels pour les signaux d'intérêt
• Options d'analyse en série automatisée pour PCI Express, données en série codées 8b/10b, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B et MIPI® D-PHY et M-PHY
• Système de sondage P7600 et P7500 TriModeTM

Liste des options
