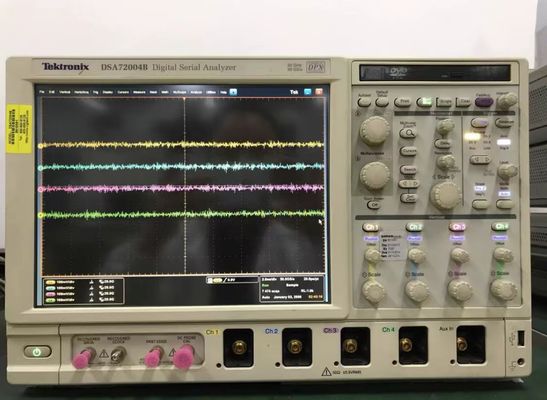

L'oscilloscope Tektronix DSA72004 offre des performances d'acquisition de signaux et des capacités d'analyse exceptionnelles. Découvrez vos signaux réels et capturez plus de détails de signaux grâce à la capacité de capture de formes d'onde la plus élevée du secteur. Automatisez la configuration, l'acquisition et l'analyse des signaux de données série à haut débit avec un ensemble d'outils conçu pour accélérer la conception et les tests de conformité.

Le DSA72004 offre des performances exceptionnelles en matière d'acquisition et d'analyse de signaux, une simplicité opérationnelle et des outils de débogage inégalés pour vous aider à accélérer vos tâches quotidiennes. La combinaison d'un écran énorme et d'une interface utilisateur intuitive offre à l'utilisateur un accès facile au maximum d'informations.

Les caractéristiques et avantages de l'oscilloscope Tektronix DSA72004 incluent :

• Bande passante de 20 GHz sur les quatre canaux simultanément
• Jusqu'à 50 GS/s de fréquence d'échantillonnage en temps réel
• Jusqu'à 200 Msamples de longueur d'enregistrement avec la fonction MultiView Zoom™ pour une navigation rapide
• Fréquence de capture de formes d'onde la plus rapide avec > 300 000 wfm/s maximum par canal
• Analyseur série numérique intégré avec configuration dédiée pour la conception série à haut débit et les tests de conformité
• Bande passante améliorée jusqu'à la pointe de la sonde étendue pour prendre en charge plusieurs étapes de bande passante pour l'intégrité avancée du signal
• Déclenchement Pinpoint® avec plus de 1 400 combinaisons pour répondre à pratiquement toutes les situations de déclenchement
• Déclenchement de motif série unique jusqu'à 3,125 Gbit/s et déclenchement de protocole standard 8b/10b pour l'isolation des effets dépendants du motif et déclenchement de motif de test série NRZ jusqu'à 6,25 Gbit/s
• Analyse et conformité des données série pour PCI Express, Serial ATA, FB-DIMM, SAS, Fibre Channel, IEEE 1394b, RapidIO, XAUI, HDMI, DVI, Ethernet, USB 2.0
• Mesure et analyse des gigue et du timing les plus populaires et package de recherche et de marquage d'événements pour faciliter la compréhension des relations entre les événements
• Fenêtres personnalisées MyScope® et menus contextuels pour une efficacité exceptionnelle
• Logiciel OpenChoice® avec le système d'exploitation Microsoft Windows XP permet la mise en réseau intégrée et l'analyse étendue

Applications :

• Vérification de la conception, y compris l'intégrité du signal, la gigue et l'analyse du timing
• Caractérisation de la conception pour les conceptions sophistiquées à haut débit
• Tests de certification des flux de données série pour les normes de l'industrie
• Analyse et débogage du bus mémoire
• Mise sous tension du prototype et vérification de l'alimentation
• Recherche et investigation des phénomènes transitoires
• Tests de production de systèmes complexes
• Analyse spectrale des signaux RF transitoires ou à large bande passante
