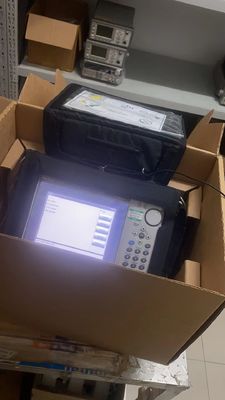

Anritsu Micro-ondes Site Maître Compact portable câble et analyseur d'antenne S820E

Description du véhicule

La famille S820E de Site Master à micro-ondes, avec des options de fréquences couvrant 1 MHz 8, 14, 20, 30 et 40 GHz, est le Site Master le plus avancé jamais développé au monde.Les options d'analyseur de réseau vectoriel (VNA) et de voltmètre vectoriel (VVM) disponibles permettent aux utilisateurs d'étendre facilement la polyvalence du S820E à tout moment.. Ajouter des options au S820E est sans tracas, il suffit d'acheter l'option souhaitée et d'installer la clé d'activation d'option fournie par Anritsu.Pas besoin d'envoyer l'instrument dans un service parce que tout le matériel et les étalonnages nécessaires sont déjà intégrés dans le S820E avant de quitter l'usine.

Le S820E est l'analyseur de micro-ondes portable de la plus haute valeur dans sa catégorie, offrant plus de capacités de mesure standard que tout autre type de produit similaire sur le marché aujourd'hui.Maintenant, y compris le mode standard de la sonde d'inspection vidéo (VIP) (version du micrologiciel V1.17 ou plus) les utilisateurs peuvent désormais vérifier les connecteurs en fibre et effectuer des tests Pass/Fail selon la norme IEC 61300-3-35,en plus des mesures traditionnelles coaxial/guide d'onde déjà prises en charge par le S820ETout ce qui est nécessaire pour inspecter les extrémités des connecteurs de fibre est une sonde d'inspection vidéo USB compatible Anritsu (vendue séparément) telle que le G0306A 400x USB VIP. Les résultats VIP peuvent être enregistrés sous forme de fichiers d'image,fichiers de mesure, ou transformés en rapports pdf directement à partir de l'instrument lui-même.Les fichiers de mesure obtenus avec le mode VIP S820E sont entièrement compatibles avec les produits d'essai optique filaire d'Anritsu, tels que le primé MT1000A Network Master Pro, MT1100A Network Master Flex et la série MT9000 de produits OTDR.

Le mode VNA offre une balayage en marche arrière complète, des capacités de mesure simultanée de 4 paramètres S avec un quad-display configurable par l'utilisateur.Génère des fichiers S2P de format compatible avec le secteur standard (3 types de fichiers S2P sont disponibles). Les fichiers S2P peuvent être importés dans les VNA de banc d'Anritsu (VectorStarTM et ShockLineTM) pour faciliter la comparaison entre les mesures sur le terrain et en laboratoire.

Le mode VVM avec capacité de rapport A/B et B/A permet à la S820E d'être utilisée comme remplacement pour les anciens vecteurs voltmétriques.Le mode VVM prend également en charge les mesures de réflexion/transmission directement, ce qui élimine le besoin d'une source CW externe et d'accouplements, de ponts ou de séparateurs externes.qui fournit des données de mesure absolues pour le DUT, ainsi que la compensation de tous les câbles, adaptateurs ou appareils qui pourraient être nécessaires pour se connecter directement au DUT.Plusieurs modes d'affichage de mesure sont disponibles pour faciliter la comparaison avec d'autres types de mesure courants, et un affichage de table pratique permet de mesurer simultanément jusqu'à 12 DUT et 1 référence, extrêmement utile pour le réglage du système d'antenne multi-array.La gamme dynamique de pointe de l'industrie offre une excellente stabilité de mesure et une répétabilité lorsque des pertes élevées du système sont inévitables, ce qui le rend idéal pour l'installation et la vérification des pentes de glissement critiques.

Utilisant la même technologie d'échantillonnage avancée utilisée dans nos modèles VNA VectorStarTM haut de gamme et nos nouveaux modèles ShockLineTM VNA.Le S820E offre des performances de micro-ondes sur le banc dans un pack compact portatifAucun autre analyseur de câble micro-ondes et d'antenne/d'analyseur de réseau vectoriel à portée de main disponible aujourd'hui ne peut égaler les performances de la plage dynamique des modèles S820E.Le S820E dépasse même les performances des VNA de la génération précédenteLes options de connectivité modernes (USB, Ethernet) sont standard ainsi que la capacité de contrôle à distance complète.

Le S820E remplace l'ancien S810D / S820D analyseurs de câbles et d'antennes à micro-ondes, et fournit toutes les capacités de ces modèles et plus encore.Le S820E comprend également le mode classique qui permet aux anciens utilisateurs de la série S8X0D de devenir immédiatement productifs avec un minimum d'effort supplémentaire..

Un menu d'aide intégré permet un accès facile à l'aide et comprend également le guide complet de l'utilisateur de l'instrument.

Anritsu est fier de présenter le Site Master le plus avancé au monde, avec une couverture de fréquence micro-ondes allant jusqu'à 40 GHz, le nouveau S820E redéfinit complètement les normes pour les analyseurs portatifs,fixant une nouvelle référence industrielle en matière de performance et d'exactitudeLe nouveau S820E est le fruit de plus de 50 ans de développement au micro-ondes.l'utilisation des technologies les plus récentes pour fournir une précision et des performances auparavant réservées uniquement aux instruments de bancBasé sur une conception réelle de récepteur à 4 canaux, le S820E offre de vraies performances VNA dans un package portable.Le mode VVM facultatif avec rapport A/B et B/A standard peut être utilisé en remplacement des produits VVM anciens.. Analyseur de câble et d'antenne met en évidence l'analyseur de réseau vectoriel met en évidence le vecteur voltmètre

Points forts Capacités et points forts fonctionnels

• Mesures à 1 port: RL, VSWR, perte de câble, DTF, phase, graphique Smith

• Mesures à deux ports: transmission, perte de câble

• Affichage: écran tactile à mesure simple ou double

• Étalonnage: Coaxial (OSL, TOSL), guide d'onde (SSL, SSLT)

• Plage dynamique: 110 dB (20 MHz à 40 GHz)

• Résolution de fréquence: 1 Hz (1 MHz à 40 GHz)

• Vitesse de balayage: 650 μs/point de données

• fenêtre de température d'étalonnage: ± 10 °C

• Ensembles d'étalonnage à température totale: de 10 °C à +55 °C

• Mesures complètement inversées et corrigées des erreurs

• Mesurer simultanément les quatre paramètres S

• Display de trace flexible: 1, 2, 3 ou 4 et superposé en haut

• Interpolation de l'étalonnage et mise à jour

• Marqueurs indépendants et limites par trace

• balayage rapide (< 700 μs/pt) même à 5 kHz IFBW

• Définition arbitraire des points de données

• Extension du plan de référence du port (distance et/ou perte)

• Norme de mesure du rapport A/B et B/A

• Norme de mesure de la réflexion/transmission

• Auto-tune de référence réduit ou élimine le besoin d'une référence commune de 10 MHz (uniquement pour la mesure du rapport A/B et B/A)

• Correction d'erreur vectorielle pour la mesure absolue (réflexion/transmission uniquement)

• 4 formats d'affichage des données flexibles

• L'affichage de table permet 12 mesures et 1 référence, simultanément

• Performance VNA de niveau de référence

• Interface graphique intuitive + mode classique

• Norme de mesure à deux ports

• Perte de câble à deux ports

• Compteur de puissance de haute précision Std (réclame un capteur USB externe)

• Capteurs de transmission USB jusqu'à 40 GHz

• Connectivité Ethernet/USB

• Support des périphériques USB

• Clavier popup à écran tactile

• scripts automatisés de test facileTM

• Aide intégrée (FAQ et guide de l'utilisateur)

• Inspection des connecteurs optiques avec la norme IEC 61300-3-35 basée sur Pass/Fail (exige une sonde d'inspection vidéo USB, vendue séparément)

Les capacités de mesure standard à 1 port comprennent:

• Perte de rendement
• Résultats de la recherche
• Perte de câble
• Graphique de Smith
• Phases
• Perte de retour de la distance à la faute
• Distance à la défaillance VSWR
• Puissance RF de haute précision (sensor USB requis)

Les capacités de mesure standard à deux ports comprennent:

• Mesure de la transmission à deux ports
• Mesure de transmission à deux ports (sensor externe requis)
• Perte de câble à 2 ports (sensor externe requis)

Les capacités optionnelles de l'analyseur de réseau vectoriel comprennent:

• L'éclairage est entièrement inversé, pas besoin d'inverser le DUT pour S12et S22les mesures
• Mesure simultanée des quatre paramètres S pour un dispositif à deux ports
• affichage quad configurable par l'utilisateur en 1,2,3 ou 4 format de trace d'affichage avec toute combinaison de superpositions de traces
• Une large sélection de types de graphiques, y compris l'impédance réelle et l'impédance imaginaire
• Sélection IFBW de 10 Hz à 100 kHz au format 1/2/5
• Enregistre les fichiers S2P (3 formats), les fichiers de mesure (.svna), les images d'écran (.png), les fichiers CSV et TXT
• L'extension du plan de référence (les deux ports) permet également de compenser les pertes
• Points de données arbitraires définissables par l'utilisateur, non limités à une sélection fixe
• L'interpolation (ouverture/arrêt sélectionnables par l'utilisateur) réduit le besoin de réétalonnage
• Lissage indépendant basé sur des traces, marqueurs, limites et essais de réussite/échec

Les capacités optionnelles du vecteur voltmètre comprennent:

• Réflexion et transmission corrigées d'erreur vectorielle pour la mesure absolue des dispositifs
• Capacité de rapport A/B ou B/A. Peut être utilisé comme remplacement de l'ancien vecteur voltmètre
• Réglages IFBW variables de 10 Hz à 100 kHz pour optimiser les performances
• Les formats de mesure flexibles comprennent:
  ️ LogMag et phase
  LinMag et Phase

  L'impédance
• Tableau affichage fournit la mesure simultanée de 12 appareils + 1 référence
• Plusieurs formats de sauvegarde de fichiers tels que Mesure (.vvm), CSV (.csv), Texte (.txt) ou Image (.png)

Transmission and 2-port swept cable loss measurements using an external USB sensor allow users to accurately measure loss in long cables and waveguide assemblies where each end of the assembly is far away from each otherLes capteurs peuvent être étendus jusqu'à 85 m (278 pi) à l'aide de l'Anritsu USB Extender (2000-1717-R) et d'une longueur appropriée de câble UTP Cat 6.5m câble de catégorie 5e (2100-28-R) pour satisfaire la plupart des exigences d'application.

Le rejet d'interférences RF breveté permet des mesures précises en présence d'une activité RF élevée.

Conçue à partir de zéro pour fournir des performances de pointe, l'architecture interne est un analyseur de réseau vectoriel à 2 ports à 4 récepteurs en marche arrière.Cette architecture permet de mettre à jour les options futures qui étendront encore les puissantes capacités de l'instrument, votre investissement à l'épreuve du temps pour de nombreuses années.

Line Sweep Tools (LST) est un utilitaire logiciel d'analyse de données gratuit qui permet d'évaluer les tendances, les problèmes et les performances du système en plus de la génération de rapports professionnels.

Compatible avec l'application Android Smart Aligner pour la génération de rapports de fermeture de site, y compris les résultats de l'alignement de l'antenne à partir d'outils multi-ondes et les résultats de balayage de ligne.

Liste des options
