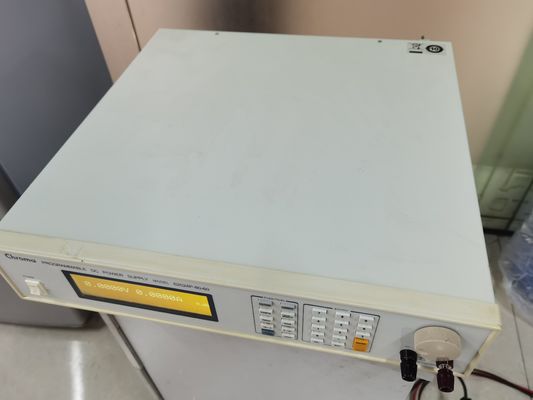

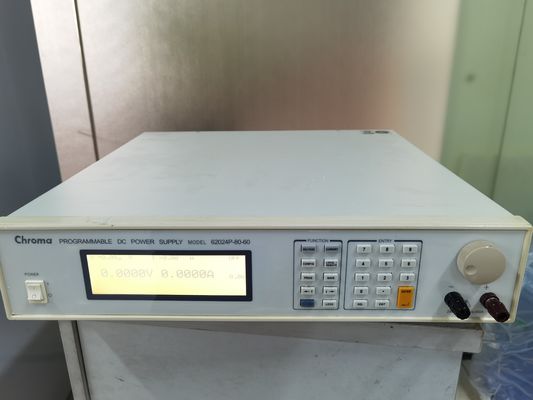

CHROMA 62024P-80-60 Source de courant continu programmable 80VDC/60A/2400W Pour l'intégration et le test de l'ATE

La nouvelle série 62000P d'alimentations CC programmables de Chroma offre de nombreux avantages uniques pour l'intégration et les tests ATE. Ces avantages comprennent une enveloppe de fonctionnement à puissance constante, une lecture précise du courant et de la tension de sortie, des signaux de déclenchement de sortie ainsi que la capacité de créer des formes d'onde transitoires CC complexes pour tester le comportement des appareils face aux pics, aux chutes et autres déviations de tension. Conçue pour les tests automatisés de convertisseurs CC-CC et de produits similaires, la série 62000P établit une nouvelle norme pour les alimentations CC programmables de haute précision.

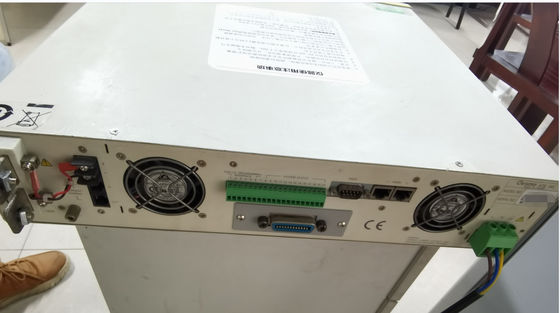

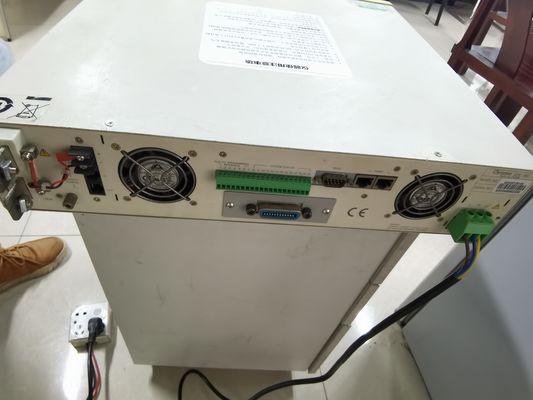

La série 62000P comprend 12 modèles différents allant de 600W à 5000W, jusqu'à 120A et jusqu'à 600V. Grâce à leur enveloppe de fonctionnement à puissance constante, un seul instrument peut fournir à la fois une haute tension/faible courant ET une basse tension/fort courant, réduisant ainsi le nombre d'alimentations nécessaires dans les applications ATE typiques. La série 62000P comprend également une capacité de lecture sur 16 bits pour des lectures précises de tension et de courant. Cela signifie que les systèmes n'ont plus besoin de shunts/multiplexeurs complexes pour effectuer des lectures précises des paramètres d'entrée de l'UUT. Les instruments comprennent également des ports d'E/S fournissant des TTL 8 bits, DC-ON, un signal de sortie de défaut et un blocage à distance ainsi qu'un signal de déclenchement de sortie pour les mesures de synchronisation du système.

Une autre capacité unique des alimentations de la série 62000P est leur aptitude à créer des formes d'onde transitoires CC complexes. Cette capacité permet de tester les appareils face aux chutes de tension CC, aux pics et autres variations de tension, ce qui en fait un choix idéal pour les tests d'appareils embarqués, les tests d'onduleurs et autres appareils qui subiront des interruptions de tension. Les applications comprennent le test de chute de tension des convertisseurs CC/CC et des onduleurs, la simulation de démarrage de moteur, la charge automatisée de batterie, le test de cycle de vie des produits électroniques, etc.

Différenciateurs

• L'enveloppe de puissance constante signifie qu'une de nos alimentations peut généralement remplacer 2 ou 3 alimentations d'autres marques
• Capacité à générer des formes d'onde transitoires pour les tests selon les normes industrielles pour les applications embarquées, navales, automobiles, etc.
• La lecture de haute précision signifie que les lectures d'efficacité peuvent être effectuées directement à partir de la source CC au lieu d'utiliser des shunts externes et des multimètres
• Les signaux de déclenchement de sortie permettent de déclencher des oscilloscopes et d'autres appareils pour des mesures de synchronisation
• Panneaux logiciels disponibles

Large zone de fonctionnement avec puissance constante

Les alimentations CC programmables 62000P offrent une large zone de fonctionnement. Par exemple, la spécification de sortie du 62012P-80-60 est de 1200W/80V/60A, elle permet de fonctionner de manière flexible dans diverses combinaisons comme le montre la figure de droite. Les alimentations conventionnelles fournissent le même courant nominal à toutes les tensions de sortie, cependant, l'alimentation CC 62000P fournit un courant plus important à des tensions de sortie plus basses. Cela signifie que les UUT à basse tension/fort courant et à haute tension/faible courant peuvent être testés à l'aide d'une seule alimentation, évitant ainsi le besoin de plusieurs alimentations.

Contrôle parallèle et série Maître/Esclave

Lorsque une puissance élevée est requise, il est courant de connecter deux alimentations ou plus en parallèle ou en série. Les alimentations CC de la série 62000P disposent d'un mode de contrôle intelligent Maître/Esclave, rendant le fonctionnement en série/parallèle rapide et simple. Dans ce mode, le maître ajuste les valeurs et télécharge les données vers les unités esclaves, ce qui simplifie la programmation et assure le partage automatique du courant.

Applications de séquences de programmation

L'alimentation CC de la série 62000P permet 100 séquences programmables par l'utilisateur avec des réglages de temps allant de 5 ms à 15000 s, un contrôle de la vitesse de montée/descente de la tension/du courant et une sortie TTL 8 bits pour les applications de test automatisées. Les applications comprennent les tests de chute de tension des convertisseurs CC/CC et des onduleurs, la simulation de démarrage de moteur, la charge automatisée de batterie, les tests de cycle de vie des produits et les tests d'avionique embarquée.
