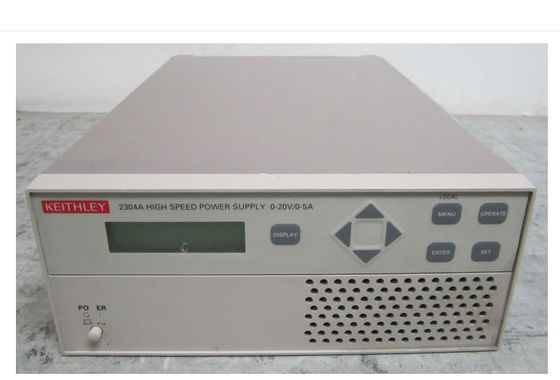

• L'alimentation haute vitesse 2304A assure le contrôle de la tension et la surveillance de l'alimentation pour les tests automatisés des appareils portables alimentés par batterie.Le 2304A délivre jusqu'à 5 A pour gérer facilement les charges des appareils portables, tandis que la résolution de 100 nA (10 µA sur le modèle 2303-PJ) permet une surveillance précise des courants en mode veille avec une précision de base de 0,2 %.La réponse transitoire rapide simule le comportement de la batterie, avec une sortie revenant à moins de 100 mV de la tension définie en 40 µs ou moins.La capacité à absorber le courant permet à cette alimentation de simuler les caractéristiques d'une batterie rechargeable déchargée pour tester les chargeurs de batterie et les circuits liés au chargeur.En plus des mesures de courant continu, cette alimentation peut mesurer des impulsions de courant aussi courtes que 60 µs et aussi longues que 833 ms.Les sorties relais permettent d'utiliser des relais externes dans le contrôle des tests.Les entrées DVM permettent aux deux alimentations de mesurer et d'afficher les tensions CC de n'importe où dans un système de test, économisant ainsi les dépenses et l'espace nécessaires pour ajouter un DMM séparé.

Caractéristique :

• Capacité de sortie 5A
• Réponse rapide aux changements de charge
• Plage de tension d'entrée : 0 à +20 V CC.
• Impédance d'entrée : 1010Ω typique.
• Tension maximale (n'importe quelle borne d'entrée) par rapport à la sortie basse : –3V, +22V.
• Précision de lecture : ± (0,05 % + 3 mV).
• Résolution de lecture : 1 mV.

Capacité d'absorption de courant élevée

• Les blocs d'alimentation de Keithley peuvent agir comme une charge électronique et absorber jusqu'à 3 A (modèle 2304A) et 2 A (modèle 2303), de sorte qu'ils peuvent simuler une batterie rechargeable déchargée.Par conséquent, ils peuvent être utilisés pour vérifier les performances du chargeur d'un appareil portable.La capacité de dissipation de courant des alimentations leur permet de tester même des chargeurs rapides à courant élevé.

Entrées de voltmètre numérique indépendantes

• Alors que de nombreuses alimentations programmables offrent des capacités de relecture de sortie, les alimentations de Keithley sont les seuls instruments disponibles qui offrent également un ensemble d'entrées DVM.Ces entrées permettent au modèle 2304A de mesurer des signaux de 0 à +20 V (0 à +15 V pour le modèle 2303) n'importe où dans le système de test avec la même précision nominale que la relecture de tension.Le DVM et la source d'alimentation peuvent fonctionner simultanément.Pour de nombreuses applications, le DVM intégré des alimentations élimine les dépenses et l'espace qu'exigerait un instrument de mesure de tension séparé.

Option d'affichage à distance

• Si le modèle 2303 ou 2304A doit être monté dans un endroit où l'affichage n'est pas facilement visible, un module d'affichage modèle 2304-DISP en option peut être monté à un endroit plus pratique, puis branché sur le bloc d'alimentation.Le module d'affichage comprend également toutes les commandes de l'instrument, de sorte que l'alimentation peut être commandée à distance depuis l'emplacement le plus accessible
