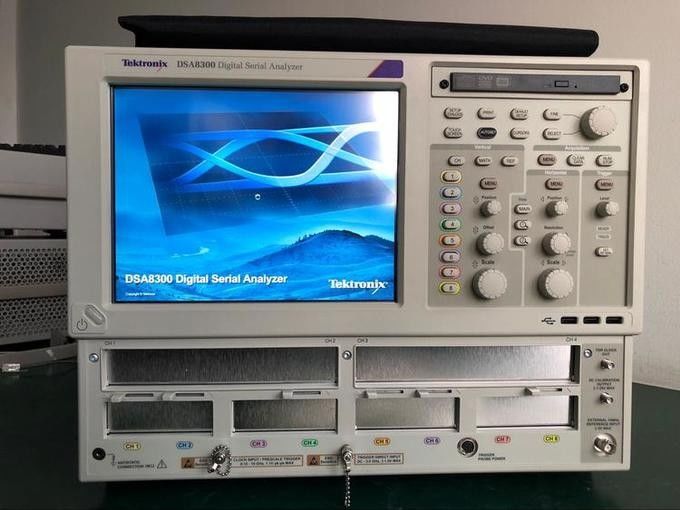

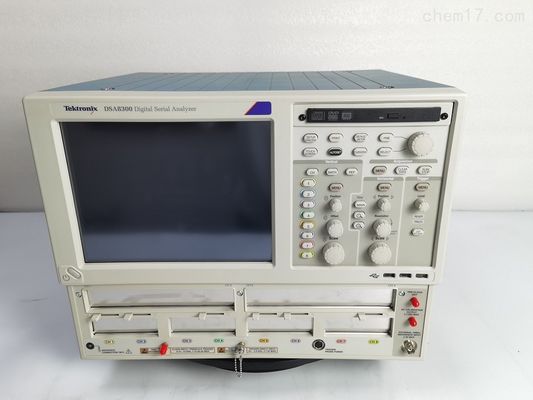

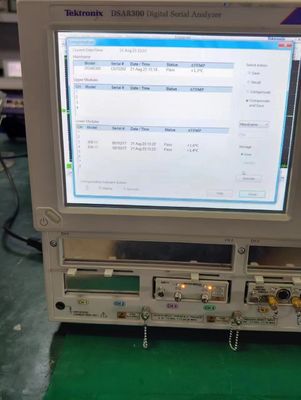

Le DSA8300 est un oscilloscope d'échantillonnage en temps équivalent de pointe qui fournit des capacités de mesure et d'analyse de la plus haute fidélité pour l'analyse des signaux de communication,Analyse des réseaux de données en série, et les applications d'analyse des liens sériels de données.

Principales spécifications de performance

• Jitter de base à basse température:
  • 425 fs typiques sur jusqu'à 8 canaux acquis simultanément
  • < 100 fs sur un maximum de 6 canaux avec un module de référence de phase 82A04B
• La résolution verticale la plus élevée de l'industrie ∙ 16 bits A/D
• Résolution électrique: < 20 μV LSB (pour une plage complète de 1 v)
• Résolution optique de < 20 nW pour le 80C07B (1 mW pleine portée) à < 0,6 μW pour le 80C10C (30 mW pleine portée)
• Largesures de bande optique jusqu'à > 80 GHz
• Largesures de bande électriques à > 70 GHz
• Plus de 120 mesures automatisées pour les types de signaux NRZ, RZ et d'impulsion
• Test automatisé des masques avec plus de 80 masques de référence
• Analyses de jitter/bruit/BER/SER complexes (80SJNB), prise en charge de mesures complexes TDECQ1, SNDR2(demandes)

Principales caractéristiques

Une grande variété de modules optiques, électriques et accessoires répondent à vos besoins spécifiques en matière de tests.

• Modules optiques
  • Modules optiques prenant en charge des débits de données optiques allant de 155 Mb/s à 10 Gb/s à 40 Gb/s à 100 Gb/s jusqu'à PAM4 pour 50G/100G/200G/400G
  • Récepteurs optiques de référence (ROR)1les exigences spécifiées en matière de tests de conformité imposés par les normes
  • La haute sensibilité optique, le faible bruit et la large plage dynamique des modules d'échantillonnage optique permettent de tester et de caractériser avec précision les normes de communications optiques à courte portée et à longue distance
  • Solution de récupération d'horloge entièrement calibrée
  • Les mesures du ratio d'extinction calibrées et la mesure ER à correction variable assurent la précision et la répétabilité
• Modules électriques
  • échantillonneurs électriques à très faible bruit (280 μV à 20 GHz, 450 μV à 60 GHz, typique)
  • Largeur de bande sélectionnable2permettre à l'utilisateur de faire des compromis entre la bande passante et le bruit de l'échantillonneur pour des performances optimales d'acquisition de données
  • Les échantillonneurs distants ou les câbles compacts du module d'extension d'échantillonnage minimisent la dégradation du signal en permettant au échantillonneur d'être situé à proximité du dispositif soumis à l'essai.
  • TDR intégré haute performance (10 ps temps de montée de pas typique) prend en charge la caractérisation exceptionnelle de la discontinuité d'impédance et une large plage dynamique pour les mesures de paramètres S à 50 GHz
• Analyse de la situation
  • L'analyse du jitter, du bruit et du BER des débits sériels de données PAM4 et PAM2 NRZ à grande vitesse de < 1 GBd à 60 GBd fournit un aperçu des causes précises de la fermeture des yeux

  • Analyse des signaux PAM4 avec une analyse complète de l'agitation, du bruit et du BER pour chaque œil PAM individuel, et un ensemble de mesures globales qui évaluent les attributs globaux du signal PAM4

  • L'automatisation 100G-SR4/Transmitter and Dispersion Eye Closure (TDEC) fournit des tests clés en main et le débogage des propriétés optiques TX clés pour le SR4 Short Reach Ethernet
  • 80STDEC simplifie la mesure de la fermeture des yeux de transmission et de dispersion (TDEC) de haute performance, ce qui la rend idéale pour la fabrication et les applications de validation de la conformité
  • Test automatique des masques avec plus de 80 masques standard de l'industrie. De nouveaux masques peuvent être importés dans le DSA8300 pour prendre en charge les nouvelles normes émergentes. Les utilisateurs peuvent définir leurs propres masques pour le test automatisé des masques.
  • Jitter, bruit, BER, test de masque et analyse de liaison de données en série (SDLA) sont fournis par le biais des options d'application logicielle 80SJNB Essentials et Advanced
  • L'analyse avancée du TDR, les mesures de paramètres S, l'extraction de modèles de simulation et les capacités de simulation de liaisons série sont fournies par IConnect.®Options d'application logicielle
  • Le logiciel d'analyse de fabrication optique 400G-M4 fournit une analyse quadréniale de l'émetteur optique et de la fermeture oculaire par dispersion (TDECQ)
• Débit de test élevé
  • Taux d'échantillonnage élevé jusqu'à 200 kS/s par canal
  • Une interface programmatique efficace (IEEE-488, Ethernet ou accès au processeur local) permet un débit de test élevé

Applications

• Conception/vérification de composants et de systèmes de télécommunications et de datacom
• Fabrication/essais de conformité avec les normes de l'UIT/ANSI/IEEE/SONET/SDH
• Mesures TDR à vrai différentiel de haute performance
• Caractérisation de l'impédance et analyse du réseau pour les applications de données en série, y compris les paramètres S
• Analyse avancée de l'agitation, du bruit, du BER et du SDLA
• Simulation de diagrammes de canaux et d'yeux et modélisation basée sur des mesures avec IConnect.

Des performances supérieures avec une polyvalence extraordinaire

L'analyseur numérique en série DSA8300 est l'outil le plus polyvalent pour développer et tester des communications, des ordinateurs et des appareils électroniques grand public qui utilisent la transmission de données multi-gigabit.Il est utilisé pour la caractérisation des émetteurs optiques et électriques, ainsi que la vérification de la conformité des dispositifs, modules et systèmes utilisés dans ces produits.

En outre, le DSA8300 est bien adapté pour la caractérisation du chemin du signal électrique, que ce soit pour les paquets, les PCB ou les câbles électriques.et l'architecture modulaire la plus extensible, le DSA8300 fournit l'analyse de TDR et d'interconnexion la plus performante, l'analyse la plus précise des déficiences du signal et les calculs BER pour la technologie de données série actuelle et émergente.
