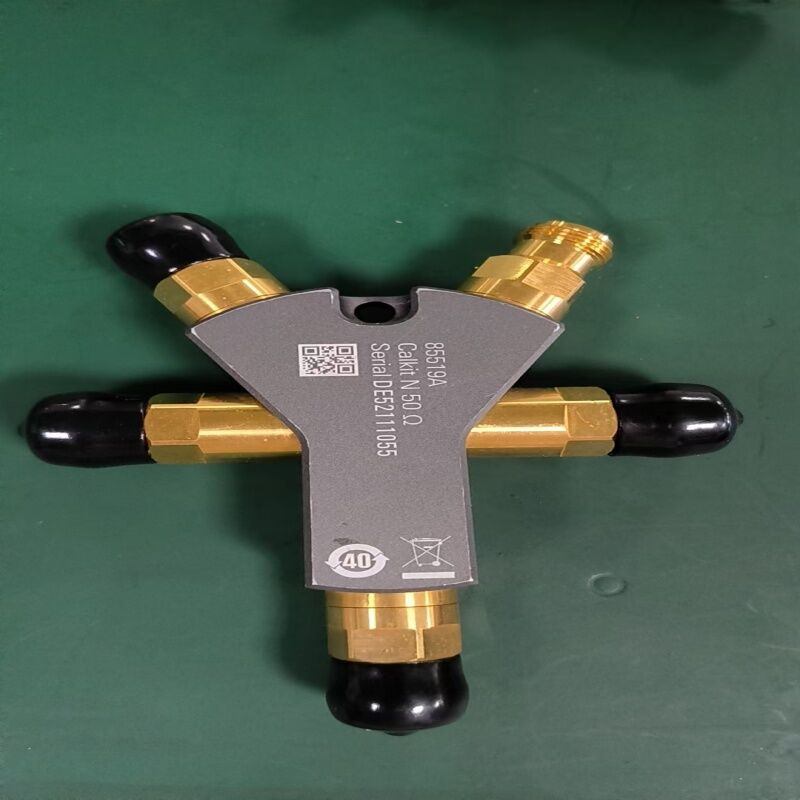

Kit d'étalonnage Keysight 85519A Type-N femelle 50Ω DC-18GHz avec charge courte ouverte via les normes

LeKit d'étalonnage Keysight 85519Aest une norme d'étalonnage mécanique de précision conçue pour l'étalonnage par analyseur de réseau vectoriel (VNA) dans les systèmes de mesure coaxial de type N.DC à 18 GHz, ce kit fournit l'ouverture, court, charge,et Par les normes requises pour les routines complètes d'étalonnage à un port et à deux ports, y compris les méthodes SOLT (Short-Open-Load-Through) et TRL (Through-Reflect-Line).

Chaque norme est usinée avec précision pour fournir des résultats d'étalonnage répétables et stables:

• Standard ouvert (femelle de type N):85Décalage de décalage de 0,954 ps, caractérisé par des coefficients polynomiaux C0/C1/C2/C3 pour une modélisation précise de la capacité en circuit ouvert à travers la fréquence. Déviation de phase: ≤2,0° (DC-6GHz), ≤3,0° (6-9GHz), ≤4.0° (9-18 GHz).
• Standard court (femelle de type N):85Délai de décalage de 0,954 ps, caractérisé par des coefficients polynomiaux L0/L1/L2/L3 pour une modélisation précise de l'inductance du court-circuit. Déviation de phase: ≤1,5° (DC-6GHz), ≤2,5° (6-9GHz), ≤3,0° (9-18GHz).
• Pour les véhicules à moteur à commande électrique, la valeur de l'indicateur de freinage doit être supérieure à:Précision 50Ω ± 0,5Ω avec une excellente perte de retour: ≥ 42 dB (DC-6 GHz), ≥ 35 dB (6-9 GHz), ≥ 32 dB (9-18 GHz).
• Par le biais de la norme (femme-femme):244Décalage électrique de 0,949 ps avec une perte de décalage de 1 GΩ/s. Perte de retour: ≥38 dB (DC-4 GHz), ≥34 dB (4-8 GHz), ≥28 dB (8-18 GHz). Perte d'insertion: ≤0,035 dB sqrt ((f/GHz).

• Étalonnage VNA:Étalonnage SOLT complet à un port et à deux ports pour les séries Keysight PNA, ENA et FieldFox ainsi que pour les analyseurs de réseaux vectoriels d'autres fabricants
• Mesures du paramètre S:Assure des mesures précises de la réflexion et de la transmission en éliminant les erreurs systématiques
• Test des composants:Caractérisation précise des composants coaxials, câbles et antennes de type N
• Épreuve de production:Étalonnage répétable et traçable pour les stations d'essai de fabrication

Pour maintenir la haute précision du kit d'étalonnage 85519A, manipuler avec précaution et éviter les chocs mécaniques.12 lb-pouces (136 N-cm)il est recommandé de monter des bouchons de protection sur les connecteurs lorsqu'ils ne sont pas utilisés et de les conserver dans un environnement résistant aux chocs.1 année.

Nous fournissons un emballage en carton et nous ferons aussi du carton en bois si nécessaire.

• Service à guichet unique de la fabrication à l'expédition
• Votre enquête liée à nos produits ou prix sera répondu dans les 24 heures
• Personnel bien formé et expérimenté pour répondre à toutes vos questions en anglais
• Un navire distributeur est offert pour votre conception unique et certains de nos modèles actuels
• Protection de votre zone de vente, de vos idées de conception et de toutes vos informations personnelles

Meigaolan est un fournisseur de solutions de test et de mesure et de production, fondé en 2003 et situé à Shenzhen, en Chine.

Nos représentants de vente hautement qualifiés peuvent vous aider avec tous vos besoins en équipements de test nouveaux et rénovés, en fournissant des solutions de test EMC et en construisant votre chambre anéchoïque.

Meigaolan possède 6 succursales, des laboratoires de test et de réparation et des stocks dans toute la Chine (Shenzhen, Shanghai, Wuhan, Chengdu, Xi'an, Kushan).La filiale du Vietnam a été créée en 2023 pour fournir un service plus proche à nos clients..

On envoie des commandes dans le monde entier.

Nous pouvons expédier par EMS, DHL, FedEx, UPS, TNT avec numéro de suivi. Le délai de livraison habituel est de 4 à 7 jours ouvrables.

100% T/T avant expédition.

Vous pouvez nous contacter en ligne ou nous laisser des messages ci-dessous.
