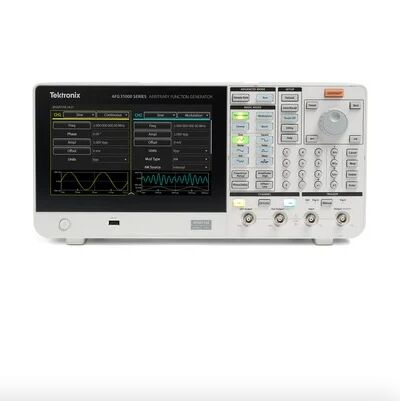

Générateurs de fonctions arbitraires Tektronix AFG31000 Série d'occasion

• Modèles à 1 ou 2 canaux
• Plage d'amplitude de sortie 1 mVP-P à 10`VP-P dans des charges de 50`Ω
• Mode de base (AFG) :
  • Formes d'onde sinusoïdales de 25 MHz, 50 MHz, 100 MHz, 150 MHz ou 250 MHz
  • Fréquences d'échantillonnage de 250 MSa/s, 1 GSa/s ou 2 GSa/s
  • Résolution verticale de 14 bits
  • Les formes d'onde intégrées incluent sinusoïdale, carrée, rampe, impulsion, bruit et autres formes d'onde fréquemment utilisées
  • Modes balayage, rafale et modulation (AM, FM, PM, FSK et PWM)
• Mode avancé (Séquence) :
  • Mode continu (modes Séquence, Déclenchement et Portillon en option)
  • Mémoire de forme d'onde arbitraire de 16 Mpts sur chaque canal (128 Mpts en option)
  • Jusqu'à 256 étapes en mode séquence avec événements de boucle, de saut et d'attente
  • Horloge d'échantillonnage variable de 1 µSa/s à 2 GSa/s

• La technologie brevetée InstaView™ permet aux ingénieurs de voir la forme d'onde réelle sur le dispositif en test (DUT) en temps réel, sans avoir besoin d'un oscilloscope et d'une sonde, éliminant ainsi l'incertitude causée par une impédance non adaptée
• L'option de séquencement ajoute la possibilité de programmer des formes d'onde longues et complexes avec jusqu'à 256 étapes
• L'écran tactile capacitif de 9 pouces fonctionne comme un smartphone et dispose de raccourcis vers les paramètres fréquemment utilisés
• ArbBuilder intégré vous permet de créer et de modifier des formes d'onde arbitraires sur l'instrument, éliminant ainsi le besoin de se connecter à un PC
• Les sorties sont protégées contre les surtensions et les surintensités pour minimiser les dommages potentiels à l'instrument
• Application de test d'impulsion double intégrée pour générer des impulsions de tension avec des largeurs d'impulsion variables sur les DUT

• Recherche avancée
• Synchronisation de l'horloge et du système
• Réplication des signaux du monde réel
• Caractérisation et validation des composants et des circuits
• Conception et test de circuits intégrés
• Génération de signaux à usage général
• Test d'impulsion double

Informations de commande

Modèles

AFG31021 Générateur de fonctions arbitraires à 1 canal, onde sinusoïdale de 1 μHz à 25 MHz

AFG31022 Générateur de fonctions arbitraires à 2 canaux, onde sinusoïdale de 1 μHz à 25 MHz

AFG31051 Générateur de fonctions arbitraires à 1 canal, onde sinusoïdale de 1 μHz à 50 MHz

AFG31052 Générateur de fonctions arbitraires à 2 canaux, onde sinusoïdale de 1 μHz à 50 MHz

AFG31101 Générateur de fonctions arbitraires à 1 canal, onde sinusoïdale de 1 μHz à 100 MHz

AFG31102 Générateur de fonctions arbitraires à 2 canaux, onde sinusoïdale de 1 μHz à 100 MHz

AFG31151 Générateur de fonctions arbitraires à 1 canal, onde sinusoïdale de 1 μHz à 150 MHz

AFG31152 Générateur de fonctions arbitraires à 2 canaux, onde sinusoïdale de 1 μHz à 150 MHz

AFG31251 Générateur de fonctions arbitraires à 1 canal, onde sinusoïdale de 1 μHz à 250 MHz

AFG31252 Générateur de fonctions arbitraires à 2 canaux, onde sinusoïdale de 1 μHz à 250 MHz
