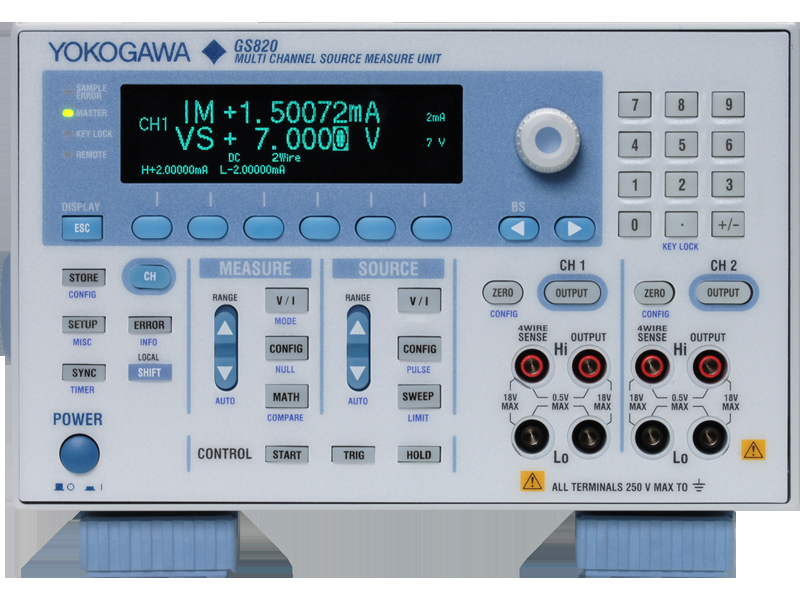

YOKOGAWA GS820 Unité de mesure de source multicanal Pré-propriété

Unité de mesure de source multicanal

Définitionde Je ne sais pas.

Le fonctionnement à quatre quadrants, composé du fonctionnement de la source (source de courant) et du fonctionnement du puits (puits de courant), est disponible avec des plages allant jusqu'à 7 V et 3,2 A ou 18 V et 1,2 A.Les résolutions de sortie et de mesure sont de 5.5 chiffres. Parmi les autres caractéristiques figurent:

• Source isolée à deux canaux et fonction de mesure
• Source et plage de mesure:

Modèle 18 V: 7 V et 3,2 A ou 18 V et 1,2 A
Modèle 50 V: 20 V et 1,2 A ou 50 V et 0,6 A

• Résolution de 1 pA à une plage de courant extrêmement réduite de 200 nA
• Générer des formes d'onde arbitraires comprenant jusqu'à 100 000 points à des intervalles de 100 μs
• Élargissement du canal par liaison de synchronisation maître-esclave
• Vitesses de test rapides
• Émetteur/sortie numérique à 16 bits (modèle 765602/12)

Je suis désolée.Source et plage de mesure

L'opération en quatre quadrants, composée de l'opération source (source de courant) et de l'opération puits (puits de courant), est disponible.Deux modèles sont disponibles pour votre demande.

Modèle 18 V (765601/02)

• Plateformes de tension

200 mV, 2 V, 7 V et 18 V

• Courant de sortie maximal:

±3,2 A (à une tension de sortie égale ou inférieure à ±7 V) ±1,2 A (à une tension de sortie égale ou inférieure à ±18 V)

• Plage de courant:

Je suis désolée.Pour les appareils de traitement des gaz, il convient d'utiliser les méthodes suivantes:

• Voltage de sortie maximal:

Je suis désolée.± 18 V (à un courant de sortie de ± 1,2 A ou moins) ± 7 V (à un courant de sortie de ± 3,2 A ou moins)

Modèle 50 V (765611/12)

• Plage de tension:

200 mV, 2 V, 20 V et 50 VJe suis désolée.

• Courant de sortie maximal:

Je suis désolée.±1,2 A (à une tension de sortie égale ou inférieure à ±20 V) ±0,6 A (à une tension de sortie égale ou inférieure à ±50 V)

• Plage de courant:

Pour les appareils de traitement des gaz, il convient d'utiliser les méthodes suivantes:

• Voltage de sortie maximal:

±50 V (à un courant de sortie de ±0,6 A ou moins) ±20 V (à un courant de sortie de ±1,2 A ou moins)

Construction et fonctions deJe ne sais pas.

Le GS820 est équipé de deux canaux analogiques avec chaque canal composé d'une source de tension constante VS, d'une source de courant constant IS, d'un voltmètre VM et d'un ampère IM.
Les deux canaux de mesure de la source sont isolés.

Fonctions de source et de mesure

• Mesure de la source de tension et du courant (VS et IM)
• Mesure de la source de courant et de la tension (IS et VM)
• Source de tension (VS)
• Source de courant (SI)
• Voltimètre (VM)
• Ampère (IM)
• Résistance métromètre (IS&VM)

Ces fonctions peuvent être sélectionnées pour chaque canal afin de former une combinaison arbitraire de fonctions.
Permet de détecter la tension d'un système à deux fils ou d'un système à quatre fils en basculant entre la détection locale et la détection à distance.

*1: Appareil en cours de test
*2: Pour la mesure de la tension DUT

Combinaison des fonctions de source et de mesure

La combinaison des fonctions de source et de mesure de deux canaux permet de tester différents DUT.

Source et calendrier de mesure

Temps de mesure de base de la source

Le GS820 effectue la génération et la mesure à l'aide de sa minuterie interne ou d'une entrée de déclenchement telle qu'un signal d'entrée externe.le GS820 commence à générer un signal après l'expiration du temps de retard de la source et effectue une mesure après l'expiration du temps de retard de mesure sur un temps d'intégration donné.. Le temps d'intégration de mesure peut être réglé dans la plage de 0,001 PLC à 25 PLC.*2 En outre, le GS820 fournit une fonction de mesure automatique zéro,qui mesure la référence interne zéro après la mesure et effectue une correction de décalage en temps réelLe temps d'intégration de la mesure automatique zéro est égal au temps d'intégration de la mesure.

Paramètres de synchronisation à l'aide de différentes sources de déclenchement

Le GS820 permet de définir séparément la source de déclenchement de la production et la source de déclenchement de la mesure.Il existe deux types de temporisateurs de période constante et une entrée de signal externe qui peut être utilisé pour la source de déclenchement de générationEn plus de ces sources, le point de changement de source et le point de fin de balayage peuvent être utilisés pour la source de déclenchement de mesure.Parce que le déclencheur de source et le déclencheur de mesure peuvent être réglés séparément et également séparément pour chaque canal, la source et la mesure sous différentes conditions de connexion et combinaisons de temps peuvent être accommodées.Il y a aussi un déclencheur auxiliaire qui peut être activé en utilisant un signal externe ou un événement de programmeLe délai de source, le délai de mesure et le temps d'intégration peuvent être réglés séparément pour chaque canal.

Opération asynchrone de la source et de la mesure

Les différentes sources de déclenchement disponibles sur le GS820 permettent d'exécuter la source et la mesure de manière asynchrone.La figure ci-dessous montre un exemple dans lequel des minuteris séparés sont utilisés pour la source et la mesure afin d'obtenir plusieurs mesures dans un cycle de source..

Fonction de balayage 1: balayage préréglé

Le bloc de génération de tension/courant du GS820 fonctionne en mode de génération de courant continu ou en mode de génération d'impulsions.et le balayage des journaux qui permettent à l'utilisateur d'effectuer des opérations de balayage en définissant des paramètres simplesLe niveau de sortie peut être modifié à intervalles minimaux de 100 μs*1 dans chaque mode de balayage.

*1: Cycle de programmation minimum

100 μs: si la fonction de mesure est OFF
500 μs: si la fonction de mesure est activée, deux canaux sont utilisés et l'option auto zéro est désactivée

Fonction de balayage 2: génération arbitraire de formes d'onde jusqu'à 100 000 points et balayage simultané des paramètres de contrôle
