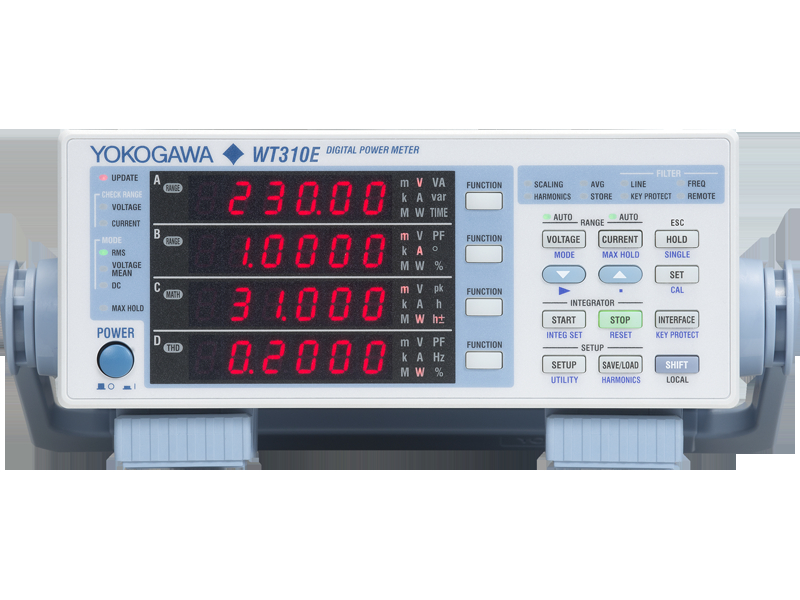

Principales caractéristiques de l'analyseur de puissance numérique Yokogawa WT300E

La large gamme de fonctions et les spécifications améliorées du WT300E permettent de gérer toutes les applications de mesure, des onduleurs basse fréquence aux onduleurs haute fréquence, en utilisant un seul wattmètre.

Précision avec affichage rapide et taux de mise à jour :

La série WT300E, avec un taux de mise à jour rapide de l'affichage de 100 ms, offre aux ingénieurs un temps de cycle court dans leurs procédures de test. La précision de base pour toutes les plages d'entrée est de 0,1 % de la lecture + 0,05 % de la plage (50/60 Hz) et de 0,1 % de la lecture + 0,2 % de la plage en courant continu.

Mesure simultanée :

U/I/P/Fréquence/Intégration (+/-)/Composantes harmoniques/THD avec un cycle de 100 ms maximum.

En plus des mesures de puissance standard, la série WT300E mesure tous les paramètres CC et CA. De plus, la série WT300E peut mesurer les harmoniques et effectuer l'intégration simultanément sans changer de mode de mesure. Le logiciel WTViewerFreePlus fourni peut surveiller et enregistrer les 200 paramètres utilisés.

Fonction de sélection automatique de la plage disponible dans les plages sélectionnées.

La fonction de sélection automatique de la plage est utilisée pour sélectionner ou modifier automatiquement les plages, dans les plages spécifiées. Cela se traduit par des temps de changement de plage plus courts, ce qui permet des tests plus efficaces.

Fonction de sélection automatique de la plage pour la mesure d'intégration

Généralement, lorsque les wattmètres fonctionnent en mode d'intégration pour mesurer la consommation d'énergie et la puissance en veille, les plages de mesure doivent être fixes. Cependant, si le niveau de l'entrée dépasse le maximum de la plage sélectionnée, le test devra être répété. La série WT300E dispose d'une capacité de sélection automatique de la plage à grande vitesse en mode d'intégration, ce qui supprime la nécessité de répéter tout test.

Bande passante :CC et 0,1 Hz à 100 kHz (le WT310EH va jusqu'à 20 kHz pour 40 A).

Entrée directe :Entrée directe maximale jusqu'à 600 V et 20 A, ou 40 A (dans le cas du WT310EH). Les larges plages d'entrée de courant de la série WT310E offrent aux utilisateurs la possibilité de mesurer un courant aussi faible que 50 micro-ampères et aussi élevé que 40 Arms (dans le cas du WT310EH).

Mise à jour rapide des données (jusqu'à 10 lectures par seconde).

Fonction de l'analyseur de puissance numérique Yokogawa WT300E

La série WT300E offre une large gamme d'interfaces de communication telles que USB, GP-IB ou RS-232 (sélectionnable) et Ethernet Modbus/TCP (en option)

Large plage d'entrée de courant

• Larges plages d'entrée de courant :La série WT300E couvre une large gamme d'entrées de courant, de quelques mA à 40 A efficaces. Les formes d'onde CA et CC peuvent être mesurées.
• Mesure simultanée de tous les paramètres :Le WT300E peut mesurer tous les paramètres CC et CA. La série WT300E peut également mesurer les harmoniques et effectuer l'intégration simultanément sans changer de mode de mesure.
• Affichage rapide et taux de mise à jour des données :L'affichage rapide et un taux de mise à jour des données maximal de 100 ms sur la série WT300E offrent un temps de cycle court dans les procédures de test.
• Fonction de maintien MAX :Les valeurs maximales de tension et de courant RMS/CRÊTE, de puissance active, de puissance réactive et de puissance apparente peuvent être maintenues.
• Capacités de filtre de ligne et de filtre de fréquence :Ces fonctions de filtre couperont le bruit et les composantes harmoniques inutiles pour les mesures de forme d'onde fondamentale.

Les utilisateurs ont donc la possibilité de choisir une variété de paramètres en fonction de leurs besoins d'application, par exemple, des chaînes de production aux bancs d'essai d'ingénierie. Les utilisateurs peuvent utiliser le logiciel WTViewerFreePlus pour configurer toutes les mesures de base et avancées. De plus, les valeurs numériques, l'affichage de la forme d'onde* et les graphiques de tendance des données de mesure peuvent être affichés et enregistrés.

*L'affichage de la forme d'onde nécessite l'option /G5 Harmonic

Connectivité de Modbus/TCP*1 avec les enregistreurs de YOKOGAWA et Ethernet*1 avec PLC

Les données numériques mesurées par la série WT peuvent être acquises par l'enregistreur GP10*2, *3 et GM*2, *3 de YOKOGAWA via Ethernet ou Modbus/TCP directement. Il est également possible d'utiliser le logiciel d'enregistrement de données GA10*2 pour surveiller et enregistrer les données.

La série WT300E peut également être connectée au PLC FA-M3V*2 de YOKOGAWA à l'aide du protocole Modbus TCP pour les domaines de production.

*1 L'option Ethernet /C7 est requise.
*2 GP10/GM/GA10/FA-M3V sont fabriqués par Yokogawa Electric Corporation.
*3 Les options /E2 et /MC sont requises.

Notre service :

1. Service unique de la fabrication à l'expédition.

2. Votre demande concernant nos produits ou nos prix recevra une réponse dans les 24 heures.
3. Un personnel bien formé et expérimenté pour répondre à toutes vos demandes en anglais courant.
4. L'expédition du distributeur est proposée pour votre conception unique et certains de nos modèles actuels.
5. Protection de votre zone de vente, idées de conception et toutes vos informations privées.

FAQ :

1. Pouvez-vous expédier une commande au Canada ou en Australie ?

Oui, nous le pouvons. Nous envoyons des commandes dans le monde entier.

2. Quelle méthode de livraison utilisez-vous ? et délai de livraison ?

Nous pouvons expédier par EMS, DHL, FedEx, UPS, TNT avec numéro de suivi. Le délai de livraison habituel est de 4 à 7 jours ouvrables.

3. Quelle est votre condition de paiement ?

Paiement à 100 % par T/T avant expédition.

4. Comment puis-je poser d'autres questions ?

Vous pouvez nous contacter en ligne ou nous laisser des messages ci-dessous.
