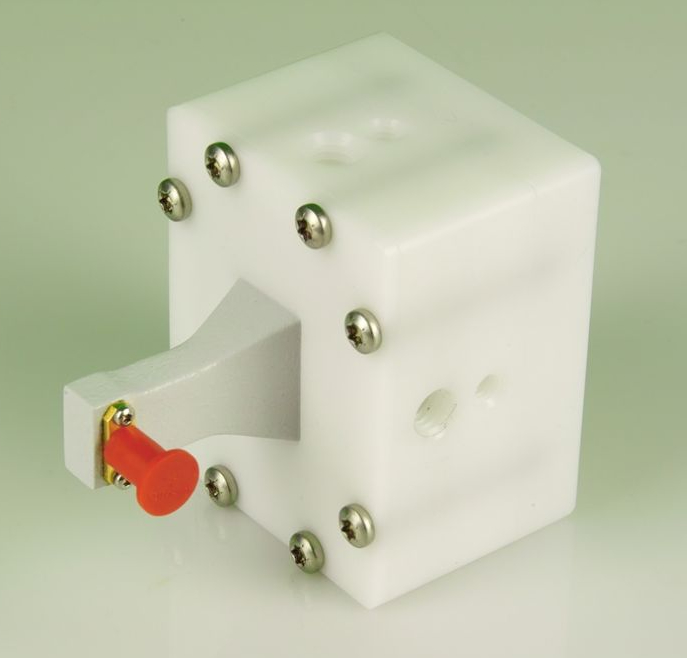

Antenne cornet Schwarzbek BBHA 9170 15-26,5 GHz Utilisée Testée

Name: Antenne cornet Schwarzbek BBHA 9170 15-26,5 GHz Utilisée Testée
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: BBHA 9170
Availability: InStock

Nom De Marque:	Schwarzbek
Numéro De Modèle:	BBHA 9170
Nombre De Pièces:	1 set
Prix:	Négociable
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

Germany

Product name:

Broadband Horn Antenna

Nominal Frequency Range::

15 - 26.5 GHz

Usable Frequency Range::

14 - 40 GHz

Antenna Factor::

38-45 dB/m

Condition:

Used

Functions:

Tested, in Full Working Conditions

Supply Ability:

in stock

Mettre en évidence:

Antenne cornet Schwarzbek BBHA 9170

Antenne cornet 15-26

5 GHz

Description du produit

Antenne cornet large bande Schwarzbek BBHA 9170 26,5 GHz (40 GHz)

Description de l'antenne cornet large bande Schwarzbek BBHA 9170 26,5 GHz (40 GHz)

Antenne cornet large bande à polarisation linéaire (laiton avec corps de montage en plastique) pour les applications de réception et d'émission.

Le conducteur interne (broche d'alimentation) est généralement situé à l'intérieur du plan de polarisation. Pour la polarisation horizontale, le conducteur interne doit être configuré horizontalement, pour la polarisation verticale, le conducteur interne doit être configuré verticalement

Spécification de l'antenne cornet large bande Schwarzbek BBHA 9170 26,5 GHz (40 GHz)

Plage de fréquences nominale :	15 - 26,5 GHz
Plage de fréquences utilisable :	14 - 40 GHz
Gain :	15-20 dBi
Facteur d'antenne :	38-45 dB/m
Impédance nominale :	50 Ω
Puissance d'entrée maximale :	10 W (continu)
Puissance d'entrée maximale :	25 W (crête)
VSWR :	typ. 2
Largeur de faisceau à 3 dB plan E :	13°-21°
Largeur de faisceau à 3 dB plan H :	14°-23°
Matériau :	Aluminium
Dimensions :	75 x 86 x 60 mm
Filetages de montage :	3/8", 1/4"
Poids :	0,3 kg
Connecteur :	Femelle compatible SMA

Fréquence	Gain (Isotr)	Facteur d'antenne
GHz	dBi	dB/m
14	6,61	46,54
15	13,93	39,81
16	15,18	39,12
17	18	36,83
18	19,13	36,19
19	17,83	37,96
20	18,27	37,97
21	19,04	37,62
22	19,76	37,31
23	19,61	37,84
24	18,65	39,17
25	18,47	39,71
26	19,12	39,40
27	19,47	39,38
28	20,56	38,61
29	20,16	39,30
30	19,92	39,85
31	19,76	40,28
32	19,31	41,02
33	19,50	41,09
34	19,63	41,22
35	19,06	42,04
36	19,19	42,16
37	19,51	42,07
38	19,58	42,24
39	18,57	43,47
40	19,26	43,00
41	20,57	41,91
42	18,43	44,26

Diagramme de rayonnement du BBHA 9170

Antenne cornet Schwarzbek BBHA 9170 15-26,5 GHz Utilisée Testée 0

FAQ :

1. Pouvez-vous expédier des commandes au Canada ou en Australie ?
Oui, nous le pouvons. Nous envoyons des commandes dans le monde entier.
2. Quelle méthode de livraison utilisez-vous ? et délai de livraison ?
Nous pouvons expédier par EMS, DHL, FedEx, UPS, TNT avec numéro de suivi. Le délai de livraison habituel est de 4 à 7 jours ouvrables.
3. Quelles sont vos conditions de paiement ?
Paiement 100 % T/T avant expédition.
4. Comment puis-je poser d'autres questions ?
Vous pouvez nous contacter en ligne ou nous laisser des messages ci-dessous.

Antenne cornet Schwarzbek BBHA 9170 15-26,5 GHz Utilisée Testée 2
