La série RSA3000B capture un enregistrement temporel continu des événements RF changeants et permet une analyse en corrélation temporelle dans les domaines de fréquence, de temps et de modulation avec une seule acquisition.

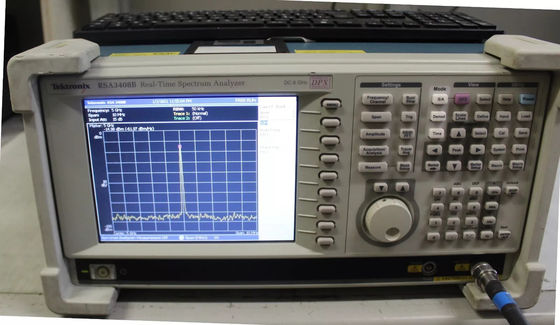

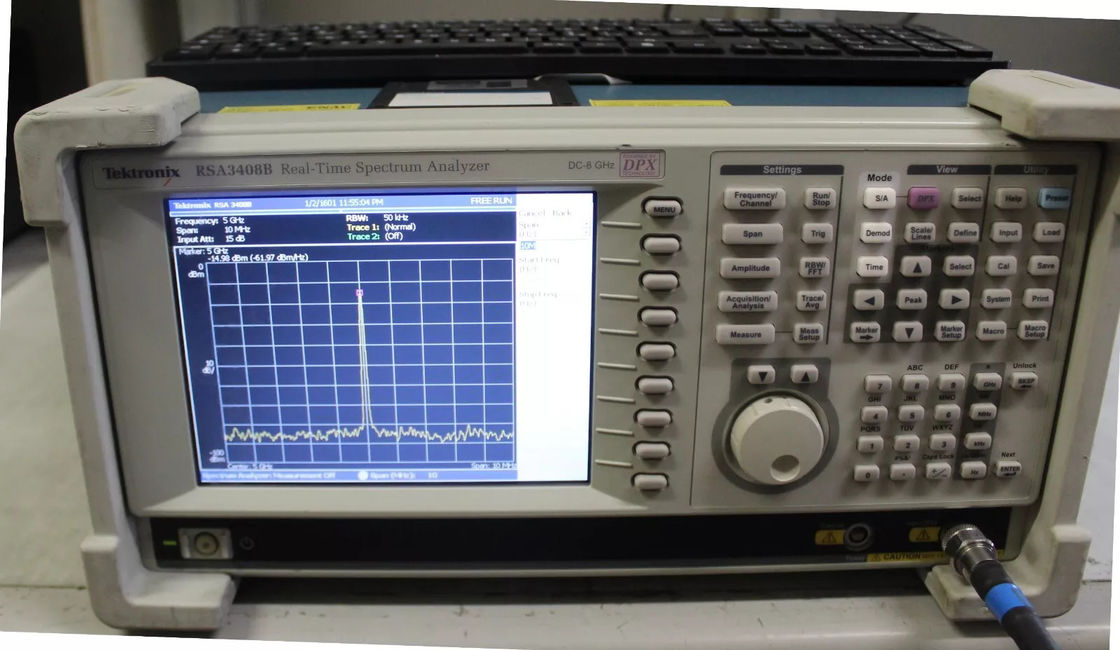

LeRSA3408Bvous permet de découvrir facilement des problèmes de conception que les autres analyseurs de signaux ne voient pas.L'affichage de spectre DPX révolutionnaire offre une vue en couleur en direct intuitive des transitoires de signal changeant au fil du temps dans le domaine de fréquence, vous donnant une confiance immédiate dans la stabilité de votre conception ou affichant instantanément un défaut lorsqu'il se produit. Cette affichage en direct des transitoires est impossible avec d'autres analyseurs de signal.Une fois qu'un problème est découvert avec DPX, l'analyseur de spectre en temps réel RSA3408B (RTSA) peut être réglé pour déclencher l'événement dans le domaine des fréquences,capturer un enregistrement temporel continu des événements RF changeants et effectuer une analyse liée au temps dans tous les domainesVous obtenez la fonctionnalité d'un analyseur de signaux vectoriels haute performance,un analyseur de spectre et la capacité unique de découverte-déclenchement-capture-analyse d'un analyseur de spectre en temps réel, le tout dans un seul emballage.

• Le traitement du spectre DPXTM fournit une compréhension intuitive des signaux RF variables dans le temps avec des affichages à couleurs classées en fonction de la fréquence d'occurrence
• DPX révolutionnaire affiche les transitoires avec > 48 000 mesures de spectre par seconde
• Tektronix Exclusive Frequency Mask Trigger (FMT) offre une capture facile basée sur des événements de signaux RF transitoires en déclenchant tout changement dans le domaine de fréquence
• Plage de fréquences DC à 8 GHz
• Tous les signaux jusqu'à 36 MHz sont capturés dans la mémoire
• Jusqu'à 1,28 s Longueur d'acquisition à 15 MHz Largeur de bande fournit une analyse complète dans le temps sans effectuer de multiples acquisitions
• Entièrement présélectionné et sans image à tout moment pour une plage dynamique complète à n'importe quelle bande passante de capture
• Interfaces avec les sondes TekConnect® pour la sonde RF
• Les données de QI différentiel disponibles
• Affichage multidomaine étendu en corrélation temporelle Connectez les problèmes dans le temps, la fréquence, la phase et l'amplitude pour une compréhension plus rapide de la cause et de l'effet lors du dépannage
• Les mesures de puissance et les statistiques de signaux vous aident à caractériser les composants et les systèmes: ACLR, Puissance par rapport au temps, CCDF, PDF
• Mesures d'impulsion, y compris la largeur d'impulsion, le cycle de travail et la phase d'impulsion à impulsion
• Analyse hors ligne disponible avec le logiciel RSAVu
