• Configuration: Portable.
• Type de package: Benchtop.
• Type d'ouverture: Haut.
• Chambres: Chambre unique.

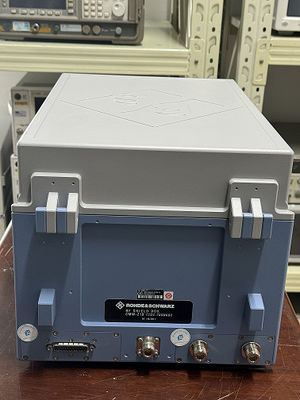

Gamme de fréquences deRohde et SchwarzCMW-Z10 Universal RF Shield Box

• Il peut fonctionner dans la plage de fréquences de 0,4 à 6 GHz, couvrant toutes les normes sans fil communes telles que GSM, UMTS, LTE, CDMA 2000, WLAN, Bluetooth et GPS.

L'efficacité du blindagedeRohde et SchwarzCMW-Z10 Universal RF Shield Box

• L'efficacité de blindage est excellente, atteignant> 80 dB dans la plage de fréquences de 0,4 à 4 GHz et 60 à 80 dB dans la plage de 0,4 à 6 GHz.

Caractéristiques physiquesdeRohde et SchwarzCMW-Z10 Universal RF Shield Box

• Dimension: 320,9 mm x 267,5 mm x 527,7 mm (12,6 en x 10,5 en x 20,8 po).
• Poids: 9 kg (19,8 lb).

Conception structurelledeRohde et SchwarzCMW-Z10 Universal RF Shield Box

• La boîte est en aluminium solide, qui est ferme et durable. Il est fermement fermé par une poignée de levier avec un arrêt défini, assurant une compression uniforme des cordons d'étanchéité autour de la boîte. Le couvercle est doublé de matériau d'absorbeur pour minimiser les réflexions.

Coupleur d'antennedeRohde et SchwarzCMW-Z10 Universal RF Shield Box

•  Ilest équipé d'un coupleur d'antenne (CMW - Z11), et la structure de l'antenne est optimisée pour permettre d'excellentes connexions radio entre le DUT (appareil testé) et le testeur. L'antenne en spirale hautement à large bande permet une grande variété d'applications.

RafraîchissementdeRohde et SchwarzCMW-Z10 Universal RF Shield Box

• Il existe de multiples connecteurs RF intégrés et échangeables et des aliments filtrés, notamment D - sous-aliments (CMW - Z12), USB 2.0 Feedthrough (CMW - Z13), RF Feedthrough (CMW - Z14) Signaux loin du Dut. La sensibilité et le comportement du DUT peuvent être surveillés via des connexions USB ou D - sous-alimentation, et les commandes de contrôle peuvent également être envoyées au DUT via ces connexions.

Accessoires deRohde et SchwarzCMW-Z10 Universal RF Shield Box

• Il comprend des accessoires tels que le kit de mesure audio CMW - Z15, les mesures CMW - Z16 Deuxième antenne pour les mesures de diversité / MIMO (nécessite CMW - Z14), CMW - Z110 RF câble (jusqu'à 6 GHz) et CMW - Z120 Poignée supplémentaire (rotatif).
