Caractéristiques clés de Keithley 2460

• Un instrument étroitement couplé qui combine les capacités des analyseurs, traceurs de courbes et systèmes IV à une fraction de leur coût
• Couverture large jusqu'à 105 V, 7 A DC/7 A impulsion, 100 W maximum.

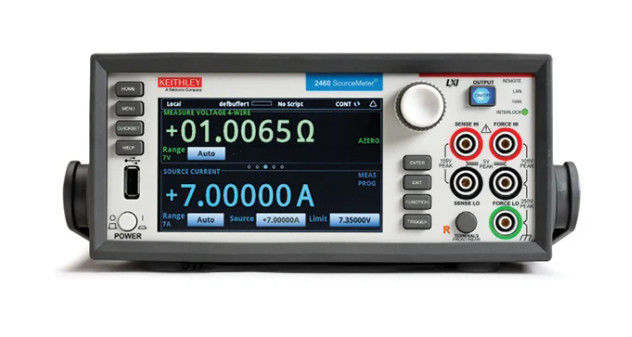

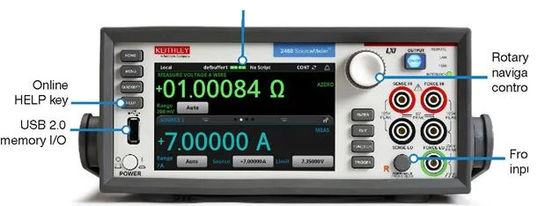

• Interface graphique tactile capacitive haute résolution de cinq pouces
• 0.012% de précision de mesure de base avec une résolution de 61⁄2 chiffres
• Opération de la source et du puits (4-quadrants)
• Quatre modes “Quickset” pour une configuration et des mesures rapides
• Fonction d'aide sensible au contexte

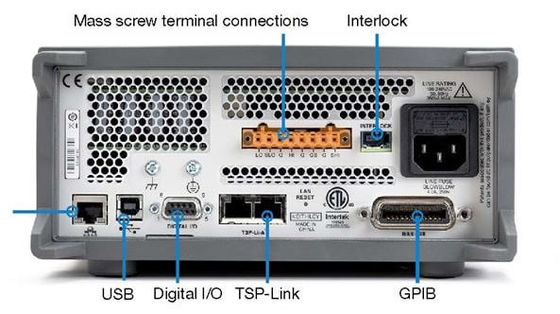

• Des connecteurs à banane à entrée du panneau avant; des connecteurs à vis à terminaison de masse à entrée du panneau arrière
• 2460 Les modes de programmation des scripts SCPI et TSP®
• Port d'entrée/sortie de mémoire USB 2.0 du panneau avant pour le transfert de données, de scripts de test ou de configurations de test

Apprenez plus vite, travaillez plus intelligemment, inventez plus facilement

Le 2460 dispose d'un écran tactile haute résolution, couleur, de 5 pouces, qui prend en charge un fonctionnement intuitif, aide les opérateurs à se familiariser rapidement avec l'instrument,et optimise la vitesse globale et la productivité. A simple icon-based menu structure reduces the number of steps required to configure a test by as much as 50 percent and eliminates the cumbersome multi-­layer menu structures typically used on soft-key instrumentsL'aide intégrée, sensible au contexte, prend en charge un fonctionnement intuitif et minimise le besoin de revoir un manuel séparé.simplifier son fonctionnement dans les applications de mesure de base et avancées, indépendamment de l'expérience antérieure de l'utilisateur dans le travail avec des instruments de SMU.

Spécification de Keithley 2460

• Puissance de sortie maximale
• 100 W, source à quatre quadrants ou fonction d'évier.
• Limites des sources
• Vsource: ±7,35 V (domaine ≤7 A), ±10,5 V (domaine ≤5 A), ±21 V (domaine ≤4 A), ±105 V (domaine ≤1 A).
• L'isolateur doit être équipé d'un système de freinage de freinage de freinage de freinage de freinage de freinage.
• Dépassement
• 105% de la plage, de la source et de la mesure.
• Règlement
• Voltage: ligne: 0,01% de la plage, charge: 0,01% de la plage + 100 μV.
• Courant: ligne: 0,01% de la portée, charge: 0,01% de la portée + 100 pA.
• Limites des sources
• Limite de courant de la source de tension: limite de courant bipolaire définie avec une valeur unique.
• Limites de tension de la source de courant: limite de tension bipolaire définie avec une valeur unique. Min. 10% de la plage.
• V-Limit / I-Limit Précision
• Ajouter 0,3% de réglage et ±0,02% de lecture à la spécification de base.
• Dépassement
• Source de tension: < 0,1% typique (étape à pleine échelle, charge résistive, plage de 20 V, 10 mA I-Limit.
• Source de courant: < 0,1% typique (étape de 1 mA, RLoad = 10 kΩ, plage de 20 V).
• Dépassement du changement de portée
• Surcharge sur une charge entièrement résistive de 100 kΩ, 10 Hz à 20 MHz BW, plages adjacentes: < 250 mV typique.
• Temps de réglage de sortie
• Temps nécessaire pour atteindre 0,1% de la valeur finale après le traitement de la commande et la sortie, plage de 20 V, 100 mA
• I-Limit: < 200 μs typiquement.
• Taux maximal d'écoulement
• 1 V par μs, plage de 100 V, limite de 100 mA dans une charge de 20 kΩ (typique). 0,6 V par μs, plage de 20 V, limite de 100 mA dans une charge de 20 kΩ
• charge (typique).
• Protection contre les surtensions
• valeurs sélectionnables par l'utilisateur, tolérance de 5% ± 0,5 V. Par défaut d'usine = aucune.
• Bruit de la source de tension
• 10 Hz 20 MHz (RMS): < 4,5 mV typique pour une charge résistive.

Les spécifications

Spécifications de la tension

1, 2

Spécifications actuelles

1, 2, 5
