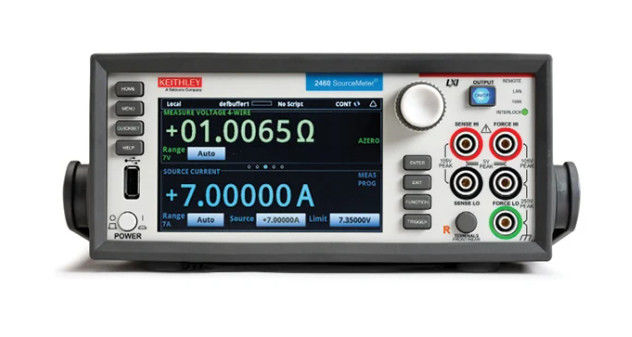

Keithley 2460 100V 7A 100W Unité de mesure de la source SMU Instrument avec écran tactile

Name: Keithley 2460 100V 7A 100W Unité de mesure de la source SMU Instrument avec écran tactile
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: 2460
Availability: InStock

Nom De Marque:	Keithley
Numéro De Modèle:	2460
Nombre De Pièces:	1 série
Le Prix:	Négociable
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Notes et critiques

Informations détaillées

Lieu d'origine:

Chine

Nom du produit:

SourceMeter

Réaction:

Ultra-rapide

Voltage maximal:

100 V

Alimentation CC:

100 W

Condition:

Pré-propriété

Les fonctions:

Testé, dans des conditions de travail parfaites

Capacité d'approvisionnement:

En stock

Mettre en évidence:

Instruments de mesure de la source de 100 V

Keithley 2460 Unité de mesure de la source

7A Instruments de mesure de la source

Description du produit

Keithley 2460 Source Measure Unit, 100V 7A 100W SourceMeter Instrument

Le Source Measure Unit (SMU) SourceMeter® haute intensité 2460 apporte la technologie avancée Touch, Test, Invent® à portée de main. Il combine une interface utilisateur graphique (GUI) innovante avec une technologie d'écran tactile capacitif pour rendre les tests intuitifs et minimiser la courbe d'apprentissage, aidant ainsi les ingénieurs et les scientifiques à apprendre plus vite, travailler plus intelligemment et inventer plus facilement.
Avec sa capacité de courant continu et pulsé de 7 A, le 2460 est optimisé pour la caractérisation et le test de matériaux, dispositifs et modules de puissance élevée tels que le carbure de silicium (SiC), le nitrure de gallium (GaN), les convertisseurs CC-CC, les MOSFET de puissance, les cellules et panneaux solaires, les LED et les systèmes d'éclairage, les cellules électrochimiques et les batteries, et bien plus encore. Ces nouvelles capacités, combinées à des décennies d'expertise de Keithley dans le développement d'instruments SMU de haute précision et de haute exactitude, feront du 2460 un instrument de référence pour les applications à courant élevé en laboratoire et en rack pour les années à venir.

Caractéristiques principales

Un instrument étroitement couplé qui combine les capacités des analyseurs, des traceurs de courbes et des systèmes I-V pour une fraction de leur coût
Couverture étendue jusqu'à 105 V, 7 A CC/7 A pulsé, 100 W max.
Écran tactile capacitif haute résolution de cinq pouces
Précision de mesure de base de 0,012 % avec une résolution de 6½ chiffres
Fonctionnement source et puits (4 quadrants)
Quatre modes "Quickset" pour une configuration et des mesures rapides
Fonction d'aide contextuelle
Bornes d'entrée banane en face avant ; connexions à vis à terminaison de masse en face arrière
Modes de programmation par script SCPI et TSP® du 2460
Port d'E/S mémoire USB 2.0 en face avant pour le transfert de données, de scripts de test ou de configurations de test

Apprenez plus vite, travaillez plus intelligemment, inventez plus facilement

Le 2460 est doté d'un écran tactile couleur haute résolution de cinq pouces qui prend en charge une utilisation intuitive, aide les opérateurs à se familiariser rapidement avec l'instrument et optimise la vitesse et la productivité globales. Une structure de menu simple basée sur des icônes réduit le nombre d'étapes nécessaires à la configuration d'un test jusqu'à 50 % et élimine les structures de menu multicouches fastidieuses généralement utilisées sur les instruments à touches programmables.
L'aide intégrée et contextuelle prend en charge une utilisation intuitive et minimise la nécessité de consulter un manuel séparé. Ces capacités, combinées à la grande polyvalence du 2460, simplifient son utilisation dans les applications de mesure de base et avancées, quelle que soit l'expérience préalable de l'utilisateur avec les instruments SMU.

Spécifications techniques

Spécifications générales

Puissance de sortie max. : 100 W, fonctionnement source ou puits à quatre quadrants
Limites de source : Vsource : ±7,35 V (≤7 A), ±10,5 V (≤5 A), ±21 V (≤4 A), ±105 V (≤1 A)
Limites de source : Isource : ±7,35 A (≤7 V), ±5,25 A (≤10 V), ±4,2 A (≤20 V), ±1,05 mA (≤100 V)
Dépassement de plage : 105 % de la plage, source et mesure
Régulation - Tension : Ligne : 0,01 % de la plage. Charge : 0,01 % de la plage + 100 µV
Régulation - Courant : Ligne : 0,01 % de la plage. Charge : 0,01 % de la plage + 100 pA
Limites de source : Limite de courant de source de tension : Limite de courant bipolaire définie par une seule valeur. Min. 10 % de la plage
Limites de source : Limite de tension de source de courant : Limite de tension bipolaire définie par une seule valeur. Min. 10 % de la plage
Précision V-Limit / I-Limit : Ajouter 0,3 % du réglage et ±0,02 % de la lecture à la spécification de base
Dépassement - Source de tension : <0,1 % typique (pas pleine échelle, charge résistive, plage 20 V, limite I 10 mA)
Dépassement - Source de courant : <0,1 % typique (pas de 1 mA, RLoad = 10 kΩ, plage 20 V)
Dépassement de changement de plage : Dépassement dans une charge résistive de 100 kΩ, bande passante de 10 Hz à 20 MHz, plages adjacentes : <250 mV typique
Temps d'établissement de la sortie : Temps nécessaire pour atteindre 0,1 % de la valeur finale après traitement de la commande et montée en puissance de la sortie, plage 20 V, limite I 100 mA : <200 µs typique
Vitesse de balayage maximale : 1 V par µs, plage 100 V, limite 100 mA dans une charge de 20 kΩ (typique). 0,6 V par µs, plage 20 V, limite 100 mA dans une charge de 20 kΩ (typique)
Protection contre les surtensions : Valeurs sélectionnables par l'utilisateur, tolérance de 5 % ±0,5 V. Défaut d'usine = aucune
Bruit de source de tension : 10 Hz-20 MHz (RMS) : <4,5 mV typique dans une charge résistive

Spécifications de tension

1, 2

Plage	Courant max.	Résolution de source	Précision de source (23° ± 5°C) 1 an ±(% réglage + volts)	Bruit de source (RMS) (<10 Hz)	Résolution de mesure	Résistance d'entrée	Précision de mesure (23° ± 5°C) 1 an ±(% lecture + volts)
200,0000 mV	7,35 A	5 µV	0,015 % + 200 µV	1 µV	100 nV	>10 GΩ	0,012 % + 200 µV
2,000000 V	7,35 A	50 µV	0,015 % + 300 µV	10 µV	1 µV	>10 GΩ	0,012 % + 300 µV
7,000000 V	7,35 A	250 µV	0,015 % + 2,4 mV	100 µV	1 µV	>10 GΩ	0,015 % + 1 mV
10,00000 V	5,25 A	250 µV	0,015 % + 2,4 mV	10,00000 V	10 µV	>10 GΩ	0,015 % + 1 mV
20,00000 V	4,20 A	500 µV	0,015 % + 2,4 mV	100 µV	10 µV	>10 GΩ	0,015 % + 1 mV
100,0000 V	1,05 A	2,5 mV	0,015 % + 15 mV	1 mV	100 µV	>10 GΩ	0,015 % + 5 mV

Spécifications de courant

1, 2, 5

Plage	Tension max.	Résolution de source	Précision de source (23° ±5°C) 1 an ±(% lecture + ampères)	Bruit de source (RMS) (<10 Hz)	Résolution de mesure	Fardeau de tension 6	Précision de mesure (23° ±5°C) 1 an ±(% lecture + ampères)
1,000000 µA	105 V	50 pA	0,025 % + 1 nA	40 pA	1 pA	<100 µV	0,025 % + 700 pA
10,00000 µA	105 V	500 pA	0,025 % + 1,5 nA	40 pA	10 pA	<100 µV	0,025 % + 1 nA
100,0000 µA	105 V	5 nA	0,020 % + 15 nA	100 pA	100 pA	<100 µV	0,020 % + 10 nA
1,000000 mA	105 V	50 nA	0,020 % + 150 nA	1 nA	1 nA	<100 µV	0,020 % + 100 nA
10,00000 mA	105 V	500 nA	0,020 % + 1,5 µA	10 nA	10 nA	<100 µV	0,020 % + 1 µA
100,0000 mA	105 V	5 µA	0,020 % + 15 µA	100 nA	100 nA	<100 µV	0,020 % + 10 µA
1,000000 A	105 V	50 µA	0,050 % + 750 µA	5 µA	1 µA	<100 µV	0,050 % + 500 µA
4,000000 A	21 V	250 µA	0,100 % + 3 mA	25 µA	1 µA	<100 µV	0,100 % + 2,5 mA
5,000000 A	10,5 V	250 µA	0,100 % + 3 mA	25 µA	1 µA	<100 µV	0,100 % + 2,5 mA
7,000000 A	7,35 V	500 µA	0,150 % + 6 mA	125 µA	1 µA	<100 µV	0,150 % + 5 mA
