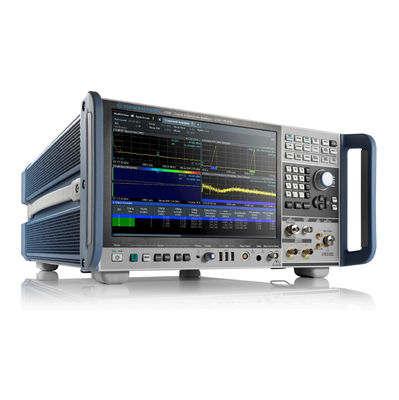

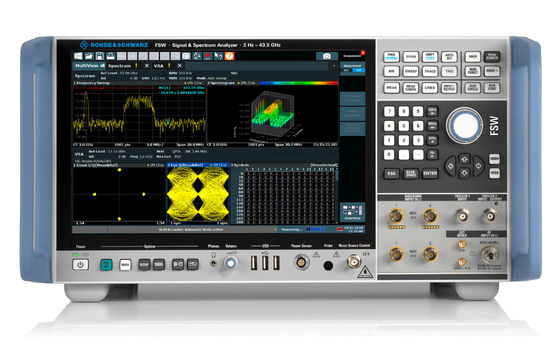

Caractéristiques de l'analyseur de signaux et de spectre R&S FSW13 :

L'analyseur de signal et de spectre Rohde & Schwarz (R&S) FSW13 hautes performances est conçu pour être pratique, précis et rapide. Son écran tactile unique, son affichage simple des résultats multi-vues et son guidage utilisateur optimisé rendent le fonctionnement de l'analyseur R&S FSW13 efficace et pratique. Avec son bruit de phase inégalé, sa plage dynamique inégalée pour les mesures parasites et sa haute sensibilité même aux basses fréquences, le R&S FSW13 garantit une grande précision. Des taux de mesure efficaces, des temps de balayage rapides, un changement rapide entre les configurations d'instruments rendent l'opération rapide et facile.

Caractéristiques de l'analyseur de signaux et de spectre R&S FSW13 :

• Excellente plage dynamique pour les mesures parasites en raison du faible DANL
• Mesures harmoniques rendues faciles et précises grâce aux filtres passe-haut intégrés :
  • Haute sensibilité même aux basses fréquences
  • Plage dynamique inégalée jusqu'à 1 GHz avec chemin de réception séparé
• Bande passante d'analyse jusqu'à 500 MHz
• Plage dynamique élevée sans parasites > 100 dBc
• Grande profondeur de mémoire I/Q pour un enregistrement fluide de longues séquences de signaux
• Fonctionnement efficace avec un guidage utilisateur optimisé
• MultiView : plusieurs résultats disponibles en un coup d'œil
• Idéal pour mesurer les oscillateurs pour les applications radar et de communication ainsi que pour analyser les systèmes radar :
  • Identification et analyse rapides des émissions parasites
  • Mesure des paramètres du pouls par simple pression d'une touche
  • Détection de signaux à sauts de fréquence répandus
  • Analyse des temps de montée et de descente des impulsions courtes
• Identifier l'interaction entre les signaux
  • Analyseur radio multistandard (MSRA)
  • Analyseur multistandard en temps réel (MSRT)
• Taux de mesure élevés et temps de balayage rapides avec des taux de balayage allant jusqu'à 1 000 balayages/s
• Basculement rapide entre les configurations d’instruments
• Des fonctions de mesure efficaces accélèrent le fonctionnement
• Support intégré de R&S®Capteurs de puissance NRP-Zxx

Spécifications de l'analyseur de signaux et de spectre R&S FSW13 :

• Fréquence:
  • Plage de fréquence : 2 Hz à 13,6 GHz
  • Vieillissement de la référence de fréquence : 1 x 10-7/année
    • Avec R&S®FSW-B4 : 3 x 10-8/année
• Bandes passantes :
  • Bandes passantes de résolution :
    • Filtre standard : 1 Hz à 10 MHz
      • Avec R&S®FSW-B8 : 80 MHz
    • Filtre RRC :
      • NADC : 18 kHz
      • TÉTRA : 24,3 kHz
      • 3GPP : 3,84 MHz
    • Filtre de canal : 100 Hz à 5 MHz
    • Filtre vidéo : 1 Hz à 10 MHz
  • Bande passante de démodulation I/Q : 10 MHz
    • Avec R&S®FSW-B28 : 28 MHz
    • Avec R&S®FSW-B40 : 40 MHz
    • Avec R&S®FSW-B80 : 80 MHz
    • Avec R&S®FSW-B160 : 160 MHz
    • Avec R&S®FSW-B320 : 320 MHz
    • Avec R&S®FSW-B500 : 500 MHz
• Niveau de bruit moyen affiché (DANL) :
  • 2 GHz : -156 dBm (1 Hz) typique
  • Avec R&S®FSW-B13 : -159 dBm (1 Hz) typique
  • 8 GHz : -156 dBm (1 Hz) typique
  • 20 GHz : -150 dBm (1 Hz) typique
  • DANL avec préamplificateur (avec R&S®FSW-B24) :
    • 8 GHz -169 dBm (1 Hz) typique
    • 20 GHz -166 dBm (1 Hz) typique
  • DANL avec suppression du bruit, préamplificateur désactivé, 2 GHz : -169 dBm (1 Hz) typique
• Intermodulation :
  • Interception de troisième ordre (TOI) :
    • f < 1 GHz : +30 dBm (typique)
    • f < 3 GHz : +25 dBm (typique)
    • 8 GHz à 26 GHz : +17 dBm (typique)
    • 13,6 GHz à 40 GHz : +15 dBm (typique)
• Plage dynamique WCDMA ACLR :
  • Avec suppression du bruit : 88 dB
• Bruit de phase :
  • Décalage de 10 kHz par rapport à la porteuse :
    • Porteuse 500 MHz : -140 dBc (1 Hz) typique
    • Porteuse 1 GHz : -137 dBc (1 Hz) typique
    • Porteuse 10 GHz : -128 dBc (1 Hz) typique
• Incertitude totale de mesure : 8 GHz < 0,04 dB

Options de l'analyseur de signaux et de spectre R&S FSW13 :
