| Nom De Marque: | Rohde and Schwarz |
| Numéro De Modèle: | REM27 |
| Nombre De Pièces: | 1 série |
| Prix: | Négociable |
| Délai De Livraison: | 1~3 jours ouvrables |
| Conditions De Paiement: | T/T |
|

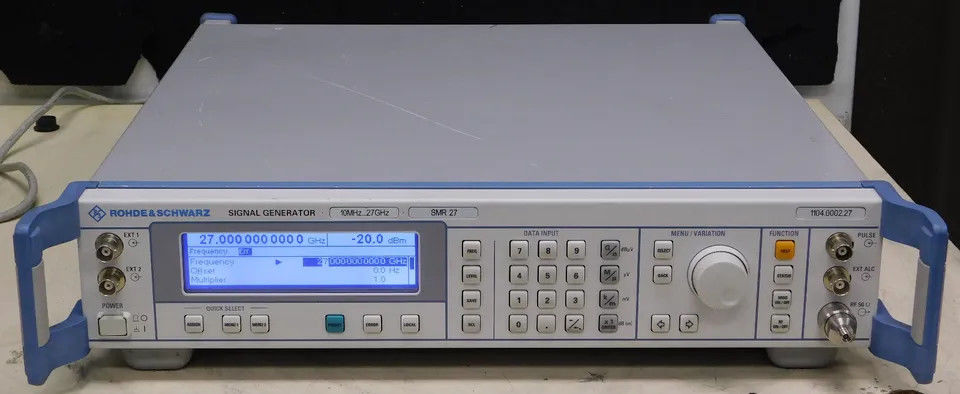

R&S SMR27 Sans option SMR-B11
Avec option SMR-B11
|
1 GHz à 27 GHz
10 MHz à 27 GHz
|
|
Résolution
Sans option SMR-B3
Avec option SMR-B3
|
1 kHz 0,1 Hz |
| Temps de réglage (dans une plage <1 × 10–6) après le délimiteur de bus CEI/IEEE | <10 ms + 2 ms/GHz |
| Fréquence de référence | Option standard SMR-B1 |
| Vieillissement (après 30 jours de fonctionnement) | 1 × 10–6/an <1 × 10–7/an |
| Effet de la température (0°C à 55°C) | 2 × 10–6 <1 × 10–10/°C |
| Temps de préchauffage | - 15 min |
| Sortie pour référence interne Fréquence Niveau, Vrms (EMF, onde sinusoïdale) Impédance source |
10 MHz 1 V 50 Ω |
| Entrée pour référence externe Fréquence Dérive de fréquence admissible Niveau d'entrée, Vrms Impédance d'entrée |
10 MHz 3 × 10–6 0,1 V à 2 V 50 Ω |
| Pureté spectrale | |
| Signaux parasites Harmoniques1) 30 MHz <f≤GHz2 f >20 GHz3) Sous-harmoniques f ≤20 GHz f >20 GHz Non-harmoniques (> 50 kHz de la porteuse) f ≤20 GHz f >20 GHz |
<–55 dBc <–40 dBc <–65 dBc <–30 dBc <–60 dBc <–54 dBc |
| Bruit de phase SSB (f = 10 GHz, 10 kHz de la porteuse, Bande passante de 1 Hz, CW, FM désactivée) |
<–83 dBc |
| FM résiduelle, rms (f = 10 GHz, FM désactivée) 0,3 kHz à 3 kHz 0,03 kHz à 20 kHz |
<20Hz <200 Hz |
Données GENERALES:
| Résistance à la température Plage de température de fonctionnement Plage de température de stockage |
0°C à +55°C ;se rencontre DIN EN60068-2-1 Rév. 1998 et DIN EN60068-2-2 Rév. 1998 –40°C à +70°C |
| Résistance climatique Chaleur humide |
95% d'humidité relative, test cyclique à +25°C/+40°C, répond DIN EN60068-2-30 Rév. 1998 |
| Résistance mécanique Vibration sinusoïdale Vibrations aléatoires Choc |
5 Hz à 150 Hz, maximum.2 g à 55 Hz, 55 Hz à 150 Hz, 0,5 g const. ; conforme à la norme DIN EN60068-2-6 Rév. 1998, DIN EN61010-1 et MIL-T-28800D classe 5 10 Hz à 300 Hz, accélération 1,2 g (rms) Spectre de choc de 40 g, conforme MIL-STD-810E, MIL-T-28800D, classe 3/5 |
| Compatibilité électromagnétique | conforme à EN61326-1 Rév. 1997 + A1 Rév. 1998 et EN55011 Rév. 1998 + A1 Rév. 1999 (directive CEM de l'UE) |
| Fuite (fréquence porteuse <1 GHz) | <0,1 µV (induit dans un circuit à deux tours bobine de 25 mm de diamètre à une distance de 25 mm de toute surface du coffret) |
| Susceptibilité rayonnée | 10 V/m |

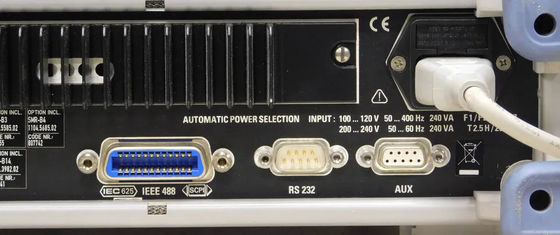

| Source de courant | 100 V à 120 V (CA), 50 à 400 Hz 200 V à 240 V (CA), 50 à 60 Hz, sélection automatique, max.200 VA |
| Les normes de sécurité | DIN EN61010-1 Rév. 1994, CEI61010-1 Rév. 1995, UL3111-1, CAN/CSA-C22.2 N° 1010.1-B97 |
| Marques de conformité | VDE-GS, CSA, NRTL/C |
| Dimensions (L × H × P) | 427 mm × 88 mm × 450 mm |
| Poids | <12 kg lorsqu'il est entièrement équipé |
Modulateur d'impulsions inclus
La modulation d'impulsions reste le mode de modulation le plus important pour les applications micro-ondes.Chacune de nos unités de base est donc équipée d'un modulateur d'impulsions de haute qualité.Le rapport marche/arrêt est meilleur que 80 dB, le temps de montée/descente inférieur à 12 ns.Des largeurs d'impulsion allant jusqu'à 25 ns sont possibles.
Ces valeurs garanties illustrent que le R&S SMR est le générateur idéal pour une utilisation dans le développement, la production et la maintenance d'équipements radar.
Option générateur d'impulsions
Le générateur d'impulsions SMR-B14 en option est un complément idéal au modulateur d'impulsions.Il génère des impulsions simples et doubles avec des fréquences d'impulsion allant jusqu'à 10 MHz.Le générateur d'impulsions peut également être déclenché de manière externe et fonctionner en mode porte externe.La largeur d'impulsion et le retard sont sélectionnables par l'utilisateur sur une large plage.
Balayages numériques de fréquence et de niveau
Le balayage de fréquence numérique avec des temps de pas de 10 ms permet des mesures pratiques de réponse en fréquence sur les circuits hyperfréquences.Les fréquences de démarrage et d'arrêt sont sélectionnables par l'utilisateur.Une entrée de déclenchement permet un fonctionnement synchrone avec un équipement externe.
Le balayage de niveau de 20 dB permet par exemple de déterminer la compression d'un amplificateur ou d'un mixeur.
Le générateur de signaux
Option modulateur AM/FM/Scan
Le modulateur AM/FM/Scan SMR-B5 en option ajouté aux modèles de base les transforme en générateurs de signaux à part entière avec capacité de modulation AM et FM.L'option comprend également un générateur LF pour les signaux sinusoïdaux et carrés de 0,1 Hz à 10 MHz.
FM et FSK
Le modulateur FM a une bande passante de modulation de DC à 5 MHz.La modulation numérique par déplacement de fréquence (FSK) est possible avec des débits de données de 0 Hz à 2 MHz.
Modes de modulation simultanés
Tous les modes de modulation du R&S SMR peuvent être combinés.Cela permet la génération de signaux de modulation complexes pour les systèmes modernes de communication et de localisation.La combinaison de la modulation d'impulsions et de la FM simule les effets Doppler ou les signaux chirp.La modulation simultanée AM et impulsionnelle fournit les types de signaux présents dans les applications radar à impulsions avec antenne rotative.La combinaison de FM et AM peut être utilisée pour vérifier les effets d'évanouissement des récepteurs FM.
Le générateur de balayage synthétisé
Option balayage de rampe analogique Le mode balayage de rampe analogique correspond au balayage analogique des générateurs de balayage classiques sauf que le balayage est entièrement synchronisé sur toute la plage.De cette manière, l'excellente précision de fréquence des balayages numériques par échelons est globalement obtenue, et ce à des vitesses de balayage beaucoup plus élevées, de min.600 MHz/ms à des fréquences >2 GHz.
En combinaison avec des analyseurs de réseaux scalaires ou des analyseurs de spectre appropriés, un ajustement en temps réel des filtres micro-ondes peut être effectué, par exemple.
Pour marquer des plages de fréquences importantes telles que les bandes passantes des filtres ou la position des pôles d'atténuation, le ¸SMR dispose de 10 marqueurs de fréquence sélectionnables par l'utilisateur qui peuvent être émis sous forme de marqueurs d'impulsion à la sortie du marqueur (niveau TTL) ou alternativement modulés au niveau RF comme niveau. marqueurs (réduction de niveau de 1 dB).
Le R&S SMR comme upconverter
Option de saisie SI
Les générateurs de signaux vectoriels tels que le SMIQ génèrent tous les types de signaux modulés numériquement jusqu'à 6,4 GHz.Pour générer des signaux jusqu'à 40 GHz, le SMR offre une capacité de conversion ascendante au moyen de l'option d'entrée IF.Une application typique est illustrée par la figure ci-dessus.Le générateur de modulation I/Q AMIQ fournit les signaux I et Q (1) nécessaires à la modulation du générateur de signaux vectoriels SMIQ.Le signal RF modulé du SMIQ (2) est appliqué directement à l'entrée FI du SMR.À la sortie RF du SMR, le signal converti et modulé numériquement du SMIQ est émis (3).Dans l'exemple illustré ci-dessus, les circuits sélectifs du DUT séparent le signal utile des composants indésirables générés lors de la conversion ascendante.Alternativement, des filtres passe-bande externes appropriés peuvent être utilisés.
Notre service:
Service à guichet unique de la fabrication à l'expédition.
1. Votre demande relative à nos produits ou prix recevra une réponse dans les 24 heures.
2. Un personnel bien formé et expérimenté pour répondre à toutes vos demandes en anglais courant.
3. Un navire distributeur est proposé pour votre conception unique et certains de nos modèles actuels.
4. Protection de votre espace de vente, de vos idées de design et de toutes vos informations privées.
1.Pouvez-vous expédier la commande au Canada ou en Australie ?
Oui, nous pouvons. Nous envoyons des commandes dans le monde entier.
2. Quel mode de livraison utilisez-vous ?et délai de livraison ?
Nous pouvons expédier par EMS, DHL, FedEx, UPS, TNT avec numéro de suivi.Le délai de livraison habituel est de 4 à 7 jours ouvrables.
3. Quelle est votre condition de paiement ?
Paiement 100% T/T avant expédition.
4. Comment puis-je poser d'autres questions ?
Vous pouvez nous contacter en ligne ou nous laisser des messages ci-dessous.
|
|
