L'analyseur de spectre hautes performances Agilent E4446A PSA mesure et surveille les signaux complexes RF, micro-ondes et ondes millimétriques jusqu'à 44 GHz.Avec un mixage externe en option, la couverture de fréquence s'étend jusqu'à 110 GHz avec le mélangeur externe Agilent et jusqu'à 325 GHz avec les mélangeurs d'autres fournisseurs.Offres de mélangeurs externes Agilent.

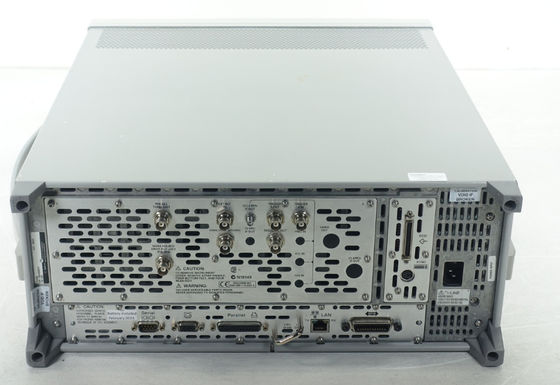

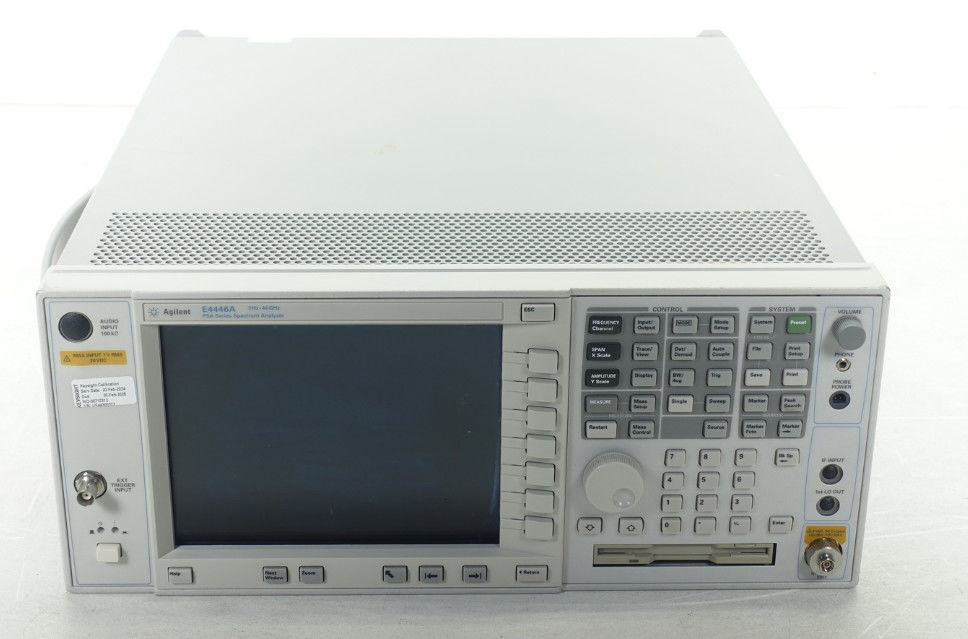

Analyseur de spectre PSA Agilent E4446A
L'Agilent E4446A offre une analyse spectrale hautes performances jusqu'à 44 GHz avec une mesure puissante en un clic, un ensemble de fonctionnalités communes et une combinaison leader de flexibilité, de vitesse, de précision et de plage dynamique.
De la mesure des ondes millimétriques et du bruit de phase à la recherche de parasites et à l'analyse de la modulation, la famille PSA offre une gamme unique et complète de solutions hautes performances pour les ingénieurs de R&D et de fabrication dans les secteurs des communications cellulaires et sans fil émergents, de l'aérospatiale et de la défense.
Migration de PSA vers PXA :

Le PXA N9030A, l'analyseur de signaux hautes performances de nouvelle génération d'Agilent, combine l'excellence technique du PSA avec des technologies de pointe, ce qui en fait un remplacement logique et fonctionnel du PSA.Le nouveau PXA N9030A offre de meilleures performances, une bande passante d'analyse plus large et une connectivité plus puissante.


Performance

• Précision d'amplitude absolue de +/-0,19 dB
• -154 dBm niveau de bruit moyen affiché (DANL)
• -118 dBc/Hz bruit de phase à un décalage de 10 kHz
• Plage dynamique W-CDMA ACLR de 81 dB

Bande passante d'analyse

• Bande passante d'analyse de 10 MHz (Option B7J pour le mode Basic)
• Bande passante d'analyse optionnelle de 40 ou 80 MHz pour capturer et mesurer des signaux complexes.Voir la démo
• -78 dB (nominal) intermodulation de troisième ordre pour une bande passante d'analyse de 40 ou 80 MHs
• Bande passante d'analyse jusqu'à 300 MHz pour les mesures VSA calibrées
• Plage dynamique maximale de trois niveaux à 1 GHz : 116 dB
• Plage d'atténuateur standard : 70 dB
• Taille de pas d'atténuateur standard : 2 dB



La flexibilité

• Plateforme flexible avec 16 personnalités de mesure et options matérielles intégrées en option et faciles à utiliser
• Mesures de puissance à un bouton PowerSuite d'Agilent incluses en standard
