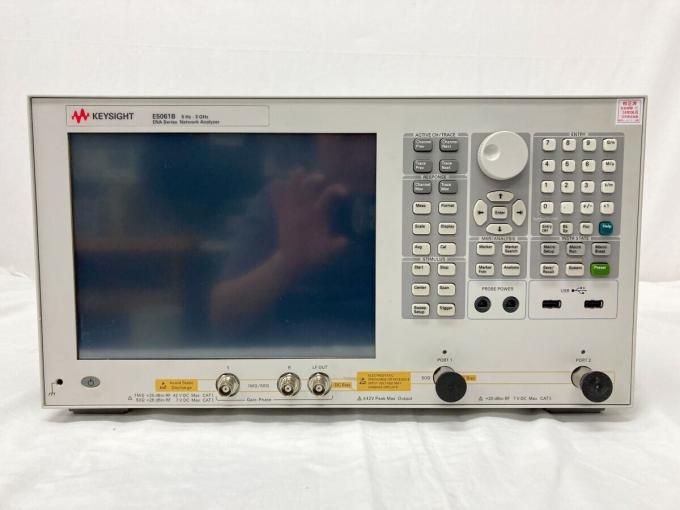

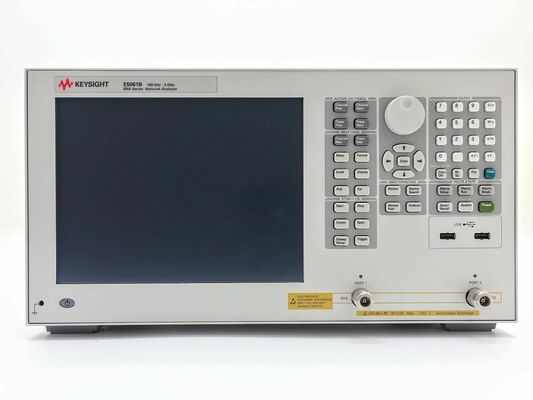

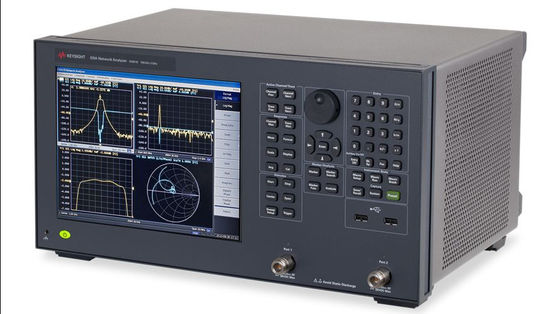

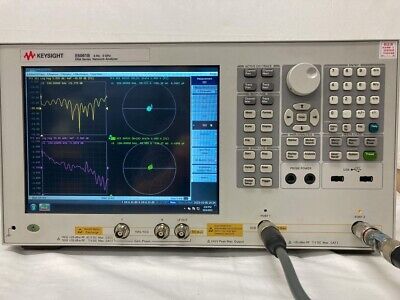

Analyseur de réseau de vecteurs ENA Keysight E5061B, 3 GHz

Description du viseur clé E5061B

Analyseur de réseau de vecteurs ENA

Le Keysight Technologies, Inc. E5061B est le dernier ajout à l'analyseur de réseau de série ENA.L'analyseur de réseau Keysight E5061B 3I5 peut être appliqué à une variété de mesures de composants électroniques et de circuits de basses à hautes fréquences.Cela rend l'E5061B assez polyvalent pour être utilisé dans toute une série de domaines, y compris les communications sans fil, de l'aérospatiale et de la défense, de l'informatique, de la médecine, de l'automobile et du CATV, entre autres.

La vue de la clé Analyseur de réseau de vecteurs ENAE5061B Principales caractéristiques

Quelle source
Plage de fréquences: de 5 Hz à 3 GHz
Résolution: 1 mHz
Stabilité de la source: ± 7 ppm (5 à 40 °C)
Réglage de la fréquence d'écoulement

Précision du niveau

(option 3L3/3L4/3L5)
± 0,8 dB (à 0 dBm, 50 MHz absolue)
± 1,0 dB (à 5 Hz à 1,5 GHz, 0 dBm,
par rapport à 50 MHz)
± 1,5 dB (à 1,5 GHz à 3 GHz, 0 dBm,
par rapport à 50 MHz)

Linealité de niveau
(option 3L3/3L4/3L5)
± 0,75 dB (à 10 à 10 dBm, 0 dBm)
référence)

Plage de puissance de sortie
(option 3L3/3L4/3L5)
¥ 45 à 10 dBm
Résolution du niveau:00,05 dB

Résultats de l'analyse
Résistance à la compression
(à 0 dBm)

Écoute transversale
(option 3L3/3L4/3L5)
¥ 85 dB (de 5 Hz à 100 Hz)
¥ 100 dB (à 100 Hz à 9 kHz)
¥ 110 dB (à 9 k à 100 kHz)
¥115 dB (à 100 kHz à 3 GHz)

Le sol bruyant (option 3L3/3L4/3L5)
Largeur de bande de 10 Hz
-90 dBm (100 Hz à 9 kHz)
-100 dBm (9 kHz à 100 kHz)
-105 dBm (100 kHz à 1 MHz)
-110 dBm (1 MHz à 3 GHz)

E5061B-3L5 + 005 Fonction de l'analyseur d'impédance

Paramètres d'impédance:IZI, θz, IYI, θy, Cp, Cs, Lp, Ls, Rp, Rs, D, Q, R, X, G, B

Méthodes de mesure: Port 1 Réflexion, Port 2 Réflexion, Port 1-2 Série à travers, Port 1-2 Shunt-thru, Gain-phase Série à travers, Gain-phase Shunt-thru

Analyse du circuit équivalent: modèle à trois composantes (4 modèles: A/B/C/D), modèle à quatre composantes

(1 modèle: E)

Fréquence d'essai: de 5 Hz à 500 MHz/1,5 GHz/3 GHz (porte 1 et 2), de 5 Hz à 30 MHz (porte d'essai de phase gagnante), résolution de 1 mHz
Puissance de la source CA ((Niveau Osc): de 45 à + 10 dBm (lorsque le port de la source est terminé avec 50 Ω)
Déviation de la tension en courant continu: 0 à ± 40 V (100 mA maximum) résolution de 1 mV (0 à ± 10 V), résolution de 4 mV
(10 V à 40 V, -10 V à -40 V), moniteur de biais en courant continu disponible (tension ou courant)

E5061BListe des options
Analyseur de réseau LF-RF 3L5 avec source de biais CC, de 5 Hz à 3 GHz
1E5 Base temporelle à haute stabilité
020 Stockage standard des données
005 Analyse de l'impédance pour l'analyseur de réseau LF-RF
