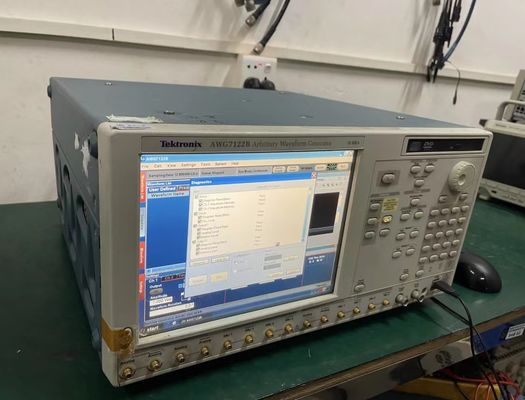

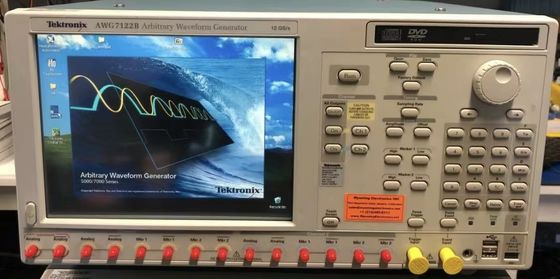

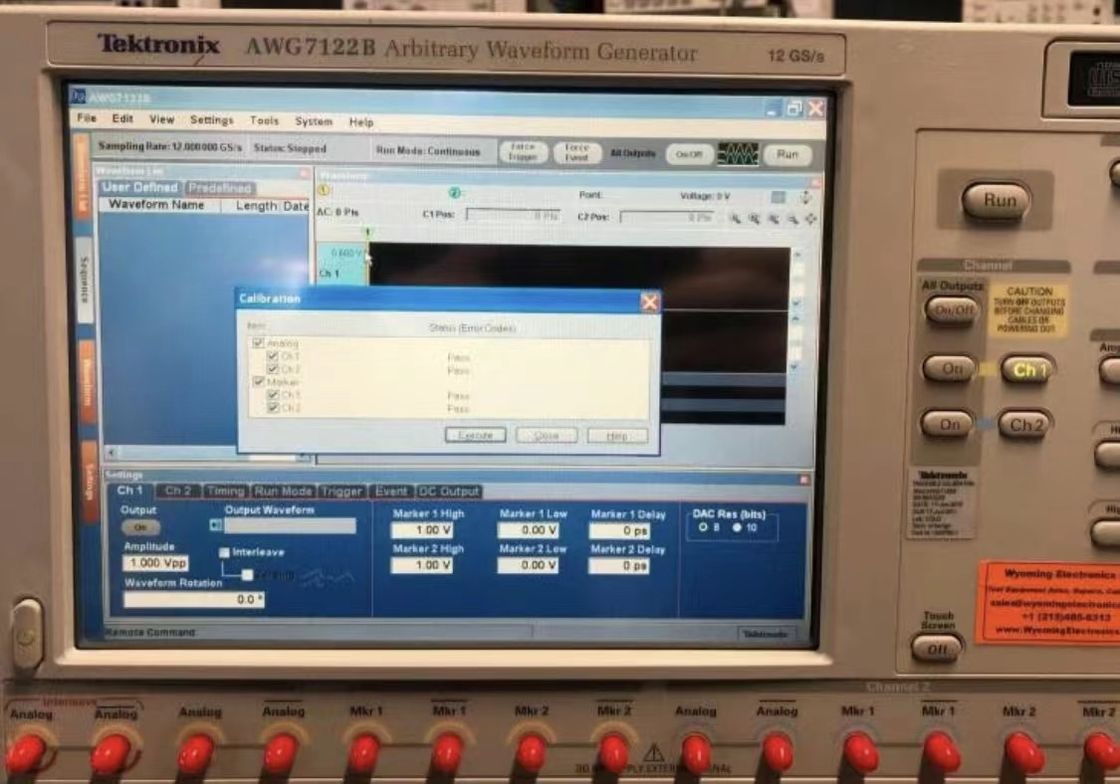

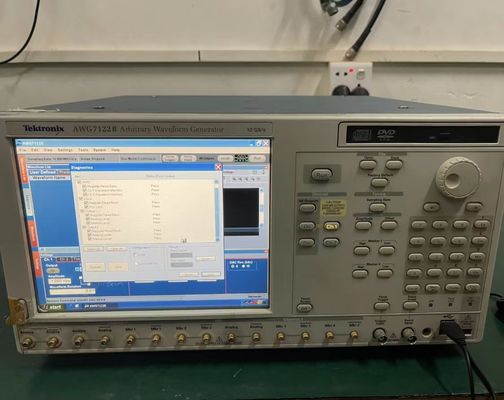

Le générateur de forme d'onde arbitraire Tektronix AWG7122B offre une combinaison unique de stimulus de signal supérieur, taux d'échantillonnage inégalé, bande passante et facilité d'utilisation sans compromis.Il s'agit de la meilleure solution de l'industrie pour les problèmes difficiles de stimulation du signal auxquels sont confrontés les concepteurs qui vérifient lesLa génération de signaux de synthèse directe permet une variété de sorties de signaux, y compris les sorties multilevel, pré/dé-emphase, jitter (Rj, Pj, ISI).,DCD), SSC, et les éléments errants.

Le générateur de forme d'onde arbitraire Tektronix AWG7122B représente une référence de pointe en termes de performances, de taux d'échantillonnage, de fidélité du signal et de résolution de chronométrage.ou reproduire l'idéalL'AWG7122B AWG, avec une résolution verticale allant jusqu'à 24 GS/s (facultatif) ou 12 GS/s (standard) et une résolution verticale de 10 bits,fournit la meilleure solution de stimulation du signal de l'industrie pour les défis de mesure en constante augmentationCela permet de générer facilement des signaux très complexes, y compris un contrôle complet des caractéristiques du signal.

Les spécifications et les caractéristiques du générateur de forme d'onde arbitraire Tektronix AWG7122B comprennent:

• Largeur de bande RF/MW de modulation
• Génère des signaux à large bande complexes dans une plage de fréquences allant jusqu'à 9,6 GHz
• Génère des largeurs de bande de modulation allant jusqu'à 3,5 GHz (1 dB)
• Séquençage et séquençage ultérieur de la forme d'onde
• Permet la création de boucles, de sauts et de branches conditionnelles en forme d'onde infinie
• Améliorer la capacité de reproduire le comportement des signaux du monde réel
• Capacité de saut dynamique
• Permet la création de formes d'ondes complexes qui répondent aux changements de l'environnement extérieur
• Résolution verticale jusqu'à 10 bits Disponible
• Générer des signaux jusqu'à 1 GHz de largeur avec 54 dBc SFDR
• La mémoire profonde
• Permet de créer de longues séquences de formes d'ondes complexes

• 12 GS/s (24 GS/s) et 6 GS/s Modèles
• 9.6 GHz sortie de fréquence RF efficace
• 1 ou 2 sorties de forme d'onde arbitraires
• Temps précis avec seulement 20 psp-p Total Jitter (à 10-12 BER, typique)
• 35 ps Tr/Tf (20% à 80%)
• ± 100 ps Portée (1 ps Résolution) Contrôle de la déviation intercanal
• 2 ou 4 sorties de marqueurs de niveau variable
• Temps précis avec seulement 30 psp-p Total Jitter (à 10-12 BER, typique)
• 45 ps Tr/Tf (20% à 80%)
• Région jusqu'à 300 ps (résolution de 1 ps) Contrôle du retard
• Résolution verticale jusqu'à 10 bits Disponible: 10 bits (sans sortie de marqueur) ou 8 bits (avec deux sorties de marqueur)
• Jusqu'à 64 M (64,800,000) La longueur de l'enregistrement de point fournit des flux de données plus longs
• Résolution jusqu'à 100 fs
• 16La séquence de 1000 étapes crée des boucles, des sauts et des branches conditionnelles en forme d'onde infinies
• Le séquençage en temps réel crée des boucles d'ondes infinies, des sauts, et
• Filiales conditionnelles
• L'interface utilisateur intuitive raccourcit le temps de test
• PC intégré Prend en charge l'intégration réseau et fournit un DVD intégré, disque dur amovible, LAN et ports USB

Applications:

• Communication en série à grande vitesse
• Taux de transmission de données jusqu'à 12 Gb/s en tant que source de données binaire (2 fois suréchantillonnage, interlignée)
• Débit de données allant jusqu'à 8 Gb/s comme source de synthèse directe universelle (3 fois suréchantillonnage, interlignée)
• 64M Point (Standard) et 128M Point (Optionnel) La longueur de l'enregistrement de mémoire permet la génération de formes d'onde plus longues
• Fournit des signaux multi-niveaux de profil permettant des tests de marge de synchronisation (Jitter) sans combinateurs de puissance externes
• RF à large bande pour les communications et l'électronique de défense
• Sortie RF directe arbitraire modulée à large bande jusqu'à 9,6 GHz
• Génération de signal IQ/IF ultra large bande (UWB) avec 2 canaux, 12 GS/s et résolution de 10 bits
• Génération RF directe de tous les groupes de bande WiMedia (BG1 à BG6)
• Lecteur de disque (magnétique/optique) lecture/écriture:
• Débit de données jusqu'à 6 Gb/s (2 points/cellule) ou résolution de chronométrage de 42 ps
• Conception et essais de signal mixte:
• Sorties analogiques à 2 canaux et à 4 canaux
• Source de données/pulse et horloge à haute vitesse et à faible vibration
• Génération de signaux réels, idéaux ou déformés, y compris tous les défauts, anomalies et déficiences
• La lecture des signaux capturés par l'oscilloscope, y compris des améliorations telles que l'ajout d'effets de pré-distorsion
• Vecteurs de forme d'onde importés à partir d'outils tiers tels que MathCAD, MATLAB, Excel et autres
