Description d'analyseur Keithley 2820 de signal

Le model 2820 de mode-Le d'analyse de signal de vecteur est conçu pour être combiné avec un grand choix d'options de personnalité d'analyse de signal pour examiner aux normes sans fil les plus communes, telles que le GSM, le BORD, le W-CDMA FDD, le cdmaOne, le cdma2000, 802,11 WLAN, et le 802.16e mobile-WiMax. Un ensemble robuste de mesures, des arrangements d'instrument, et les limites d'essai sont adaptés aux besoins du client pour chacune des diverses normes, du moment économisant de configuration d'instrument et de réduire au minimum le potentiel pour l'erreur d'opérateur. Par exemple, une mesure d'ACPR pour chacune des normes fait partie de l'option de personnalité d'analyse de signal.

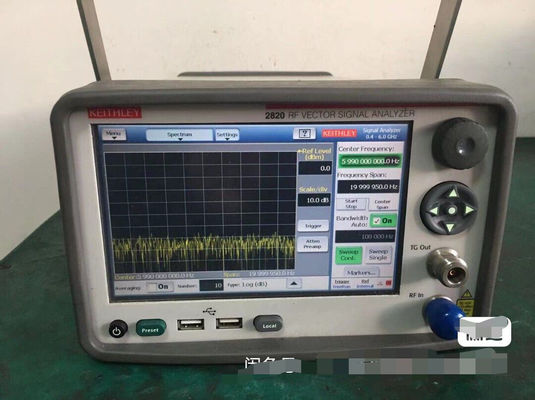

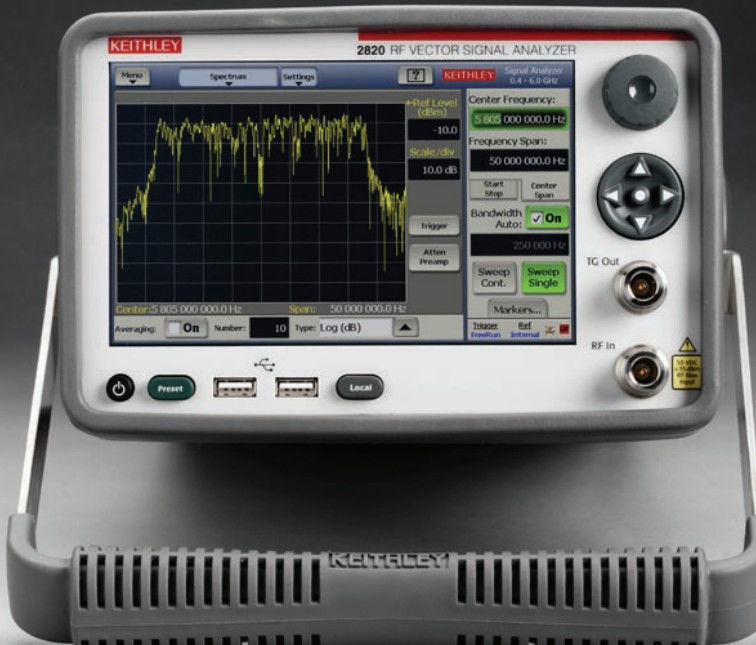

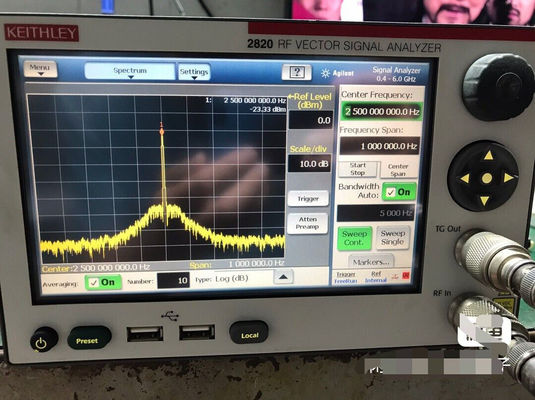

Keithley 2820

L'analyseur modèle de signal de vecteur de 2820 rf est un instrument d'essai de mi-représentation conçu pour la R&D et l'essai de production du matériel et des dispositifs de transmissions modernes de rf. Cet instrument de la deuxième génération combine la technologie de rf de pointe et de traitement numérique du signal (DSP) pour mesurer des signaux d'essai de rf rapidement avec la répétabilité de grande précision et excellente. Sa clôture à demi-armoire compacte et fixation concurrentielle des prix lui font une solution rentable pour beaucoup d'applications d'essai. L'architecture de la radio 2820's (DTS) et la largeur de bande 40MHz logiciel-définies basées sur DSP modèles s'assurent qu'elle a la capacité pour mesurer les signaux d'aujourd'hui et également la flexibilité pour manipuler de demain. Des téléphones portables d'aujourd'hui sont conçus pour se relier à plus de types de dispositifs que jamais avant, ainsi ils doivent intégrer avec un nombre de plus en plus important des normes sans fil. Pendant que les nouvelles normes sans fil émergent, les 2820 modèles est machinés pour les hausses faciles, qui prolongent sa vie utile et fournir les instruments que traditionnels bien plus longs actuels d'un retour sur l'investissement.
Fonctionnalités clé et avantages :


•
• Représentation supérieure


•
• 400MHz à la plage de fréquence 6GHz


•
• 46dBm à la gamme de mesure de +35dBm


•
• largeur de bande du signal 40MHz


•
• exactitude absolue de l'amplitude 0.6dB


•
• répétabilité de l'amplitude 0.15dB


•
• Grande vitesse


•
• taux caractéristique de mise à jour de champ d'analyse du spectre de largeur de bande de 650MHz/s @1kHz


•
• durée de l'analyse caractéristique du signal 24ms pour l'ensemble de mesure de GSM


•
• temps caractéristique de commutation de personnalité d'analyse du signal 30ms


•
• Flexible


•
• capacité MIMO-prête pour WLAN et WiMax


•
• Mesures universelles : Analyse du spectre, rapport à canal adjacent de puissance, liste de puissance de la Manche, envergure zéro


•
• Options d'analyse de signal : GSM, BORD, W-CDMA, cdmaOne, cdma2000, WLAN, WiMax


•
• Données d'I-Q de sortie à un PC pour l'analyse


•
• Connectivité avancée de PC : Classe C de GPIB, d'USB, de LAN, et de LXI


  Applications relatives :






•
•
•
• Essai de R&D et de production d'équipement, de modules et de montages partiels, et de dispositifs sans fil de RFIC


•
• Surveillance de signal


•
• Éducation

Représentation supérieure

• 400MHz à la plage de fréquence 6GHz
• – 146dBm à la gamme de la mesure 35dBm
• largeur de bande du signal 40MHz
• exactitude absolue d'amplitude de ±0.6dB
• répétabilité d'amplitude de ±0.15dB

Grande vitesse

• taux caractéristique de mise à jour de champ d'analyse du spectre de largeur de bande de 650MHz/s @1kHz
• durée de l'analyse caractéristique du signal 24ms pour l'ensemble de mesure de GSM
• temps caractéristique de commutation de personnalité d'analyse du signal 30ms

Flexible

• capacité MIMO-prête pour WLAN et WiMax
• Mesures universelles : Analyse du spectre, rapport à canal adjacent de puissance, liste de puissance, envergure zéro
• Options d'analyse de signal : GSM, BORD, EGPRS2 (évolution de BORD), FSK, W-CDMA, cdmaOne, cdma2000, WLAN, WiMax
• Données d'I-Q de sortie à un PC pour l'analyse
• Connectivité avancée de PC : Classe C de GPIB, d'USB, de LAN, et de LXI
