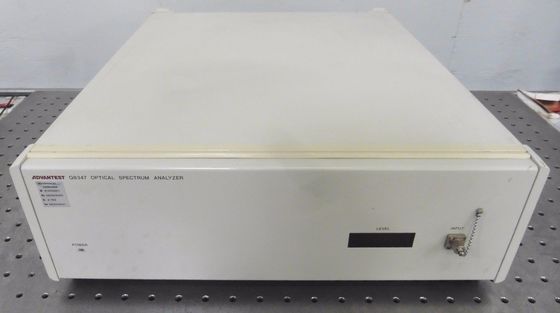

• L'analyseur de spectre Q8347 a augmenté la représentation de l'analyseur de spectre utilisant un système de spectre de Fourier avec un interféromètre de Michelson. Le Q8347 réalise la résolution de longueur d'onde de 0,01 nanomètres et exactitudes de longueur d'onde de ±0.01 le nanomètre (résolution de 1 gigahertz et exactitude de gigahertz ±1 en mode optique de fréquence) à la bande de spectre de 1550 nanomètre. En outre, le Q8347 est capable de mesurer exactement la chaque longueur d'onde du signal optique de transmission de multiplexage par répartition en longueur d'onde (WDM) en séparant les spectres. Il est particulièrement approprié aux caractéristiques de évaluation des filtres optiques de bande-passage utilisés pour le WDM comme des grilles d'A.W.G. et de fibre. En outre, le Q8347 est puissant pour analyser des gazouillements de transmission de LDs et de Soliton.

Caractéristique :

• Fonction de mémoire : 16 écrans (données mesurées) avec des écrans du support de batterie 10 (conditions mesure) avec à disque souple de secours de batterie (mb KB/1.2 de format 720 de MS-DOS)
• Affichage : La fréquence, superbe imposent, à trois dimensions, Division de surveillance de tendance (puissance, longueur d'onde) dans 2 parts, fonction de curseur, personnalisation d'affichage de Corlor, liste
• Connecteur d'entrée : Connecteur de FC (fibre interne : Le PC a frotté, le GI 50/125)
• Données Outpu : tGP-IB équipé en tant que sortie standard et directe de traceur, imprimante intégrée (vitesse d'impression : sec 8. ou moins)

La boîte optique de fréquence a montré

• En plus du mode d'affichage général de longueur d'onde, un spectre mesuré peut être montré en tant que fréquences optiques. Car la lumière peut être directement lue dans les unités de THz, il est utile pour mesurer le WDM et les gazouillements optiques de LDs, et pour analyser le système de transmission de Soliton.

Analyse de cohérence de ±165 millimètre

• Car le Q8347 utilise un interféromètre de Michelson, le système est capable d'exécuter l'analyse de cohérence. Cette fonction permet l'évaluation facile de la représentation de suppression de bruit de LDs pour les disques optiques. En outre, la course de l'interféromètre peut être considérablement augmentée pour permettre à l'analyse d'être faite dans une gamme de ±165 millimètre. Ainsi, une analyse plus détaillée peut être mode, au delà de la valeur de crête maximum secondaire conventionnelle (valeur de α).

Fonction d'ajustement de courbe

• Le Q8347 fournit à l'ajustement de courbe sech2 et fonctions gaussiennes. Ainsi, il est utile pour l'analyse du spectre du système de transmission de Soliton.
