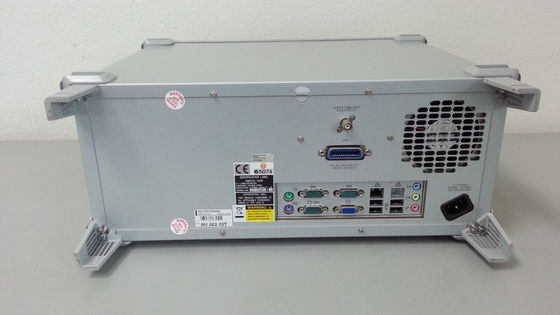

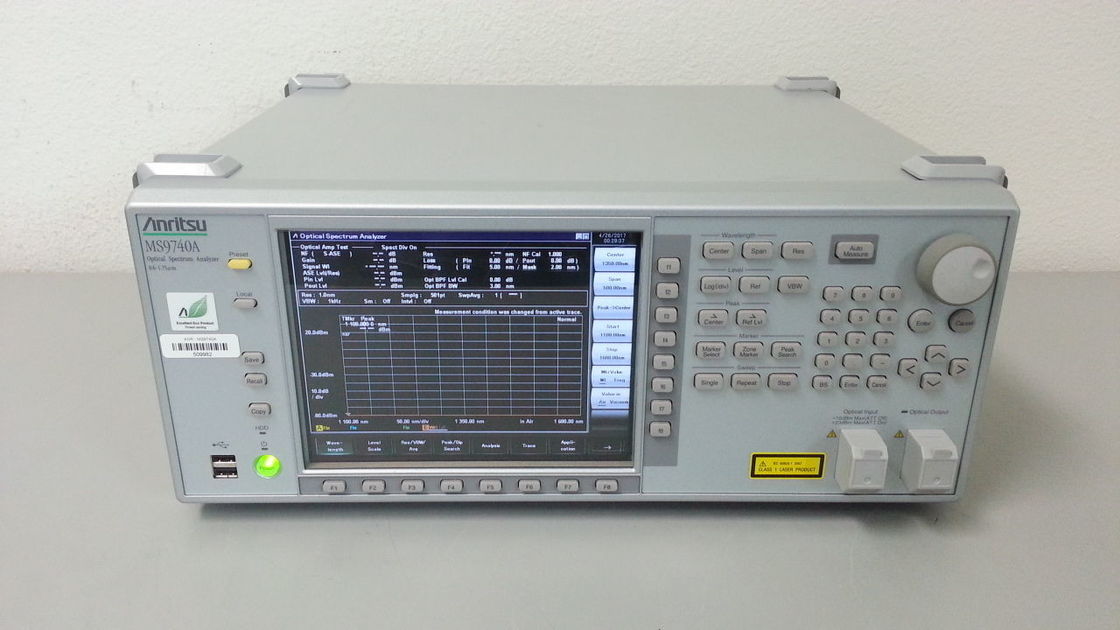

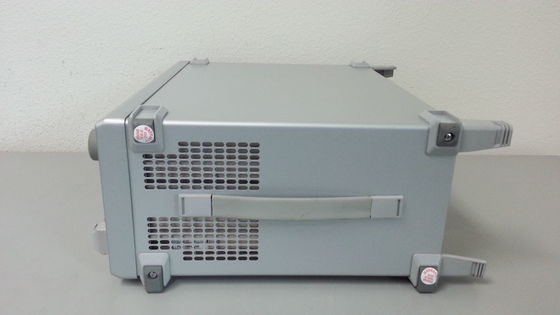

• ANRITSU MS9740A l'Anritsu MS9740A est un analyseur de spectre optique « unité tout-en-un » qui a la représentation et les fonctions pour évaluer tous les circuits optiques actifs, y compris des modules de SFP, de XFP, et de SFP+, aussi bien que les émetteurs-récepteurs optiques et les sources optiques de VCSEL et de DFB. Des résultats d'évaluation, tels que la longueur d'onde, le niveau, le spectre, le SMSR, l'OSNR, etc. centraux, sont affichés sur un écran. La combinaison avec une erreur bit Rate Tester (BERT) soutient l'analyse du spectre des sorties optiques d'émetteur-récepteur et des signaux de WDM. L'analyseur de spectre optique de MS9740A ramène le temps global de la forme d'onde balayant au transfert des données à l'équipement de contrôle externe et soutient les procédures simples d'analyse (faaster jusqu'à de 80% que quelques modèles de concurrence), l'excellente représentation coûtée de offre et la meilleure productivité.

Caractéristique :

• Les caractéristiques pour l'Anrtisu MS9740A incluent :
• Fibre optique applicable : fibre de SM de 10 µm/125 µm (ITU-T G.652), fibre de GI de 50 µm/125 µm
• Connecteur optique : Utilisateur remplaçable : FC, SC, ST, DIN, LC
• Gamme de mesure de longueur d'onde : 600 nanomètre à la longueur d'onde de 1750 nanomètre
• exactitude : 32h 1520 de ± (1520 nanomètre à 1620 nanomètre, résolution : 0,03 à 0,2 nanomètres) (Spéc. montrées avec option 002 installée) ±100 P.M. (1520 nanomètre à 1620 nanomètre, résolution : 0,5, 1,0 nanomètre) (Spéc. montrées avec l'option 002 ont installé) plaçant la résolution : 0,03, 0,05, 0,07, 0,1, 0,2, 0,5, 1,0 nanomètre (RBW : filtre optique du DB 3 : largeur de bande de transmission)
• Puissance d'entrée maximum : dBm +23 (ATT optique : Sur)
• Dynamique : Dynamique élevée : DB 60 (0,4 nanomètres de longueur d'onde maximale)
• Dynamique normale : DB 58 (0,4 nanomètres de longueur d'onde maximale) [résolution : 0,05 nanomètres, 1550 nanomètre, ATT optique : , 20° à 30°C]
• Champ : Largeur de champ : 0,2 nanomètres à 1200 nanomètres, 0 vitesses de champ de nanomètre : sec =0.2. (Envergure 5 nanomètre)
• [Résolution : 0,1 nanomètres, VBW=10 kilohertz, dynamique normale, centre 1550 nanomètre, début de champ à arrêter, aucune entrée optique, point d'échantillonnage : ] × 350 (d) millimètre (à l'exclusion des projections) =15.0 kilogramme du × 177 des dimensions =501 et de la masse 426 (w) (h) (sans option)
• La solution idéale pour l'évaluation active de circuit optique cette unité tout-en-un a la représentation et les fonctions pour évaluer tous les circuits optiques actifs, y compris des modules de SFP, de XFP, et de SFP+, aussi bien que des émetteurs-récepteurs optiques et des sources optiques de VCSEL et de DFB. Des résultats d'évaluation, tels que la longueur d'onde, le niveau, le spectre, le SMSR, l'OSNR, etc. centraux, sont affichés sur un écran. La combinaison avec une erreur bit Rate Tester (BERT) soutient l'analyse du spectre des sorties optiques d'émetteur-récepteur et des signaux de WDM.
• Temps de champ de longueur d'onde <0>
• Demande intégrée d'évaluation active optique de dispositif (essai de module de LD)
• Option pour des mesures à plusieurs modes de fonctionnement option MS9740A-009 d'interface de fibre multimode ((µm 50/62.5))
• Connecteur de soutiens LC utilisant l'adaptateur de conversion
• SM de soutien tout-en-un de fonction (mode de millimètre) et millimètre de fibre

Liste d'options
