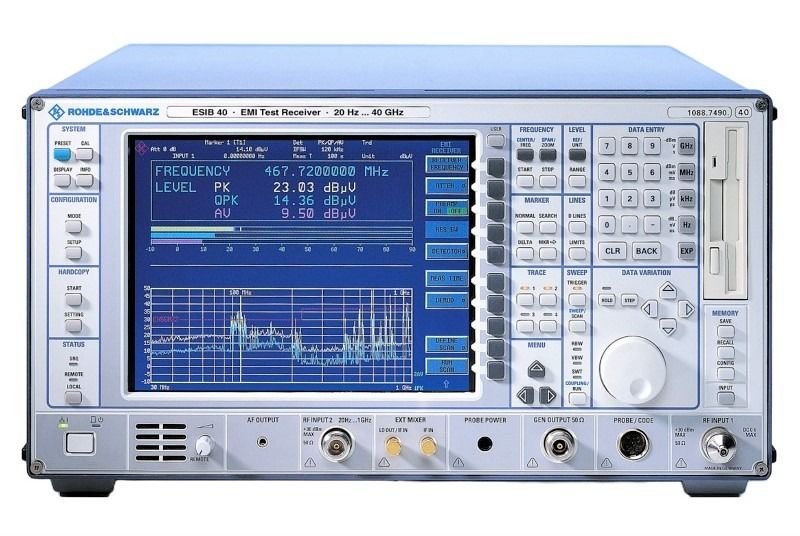

Rohde and Schwarz Récepteur de test EMI ESIB40, 20 Hz - 40 GHz

Description de  Rohde and Schwarz Récepteur de test EMI ESIB40

Récepteurs de test EMI R&S ESIB Mesures EMI jusqu'à 40 GHz conformes aux normes La famille R&S ESIB de récepteurs de test EMI combine la flexibilité et la rapidité des analyseurs de spectre avec la large plage dynamique requise pour les mesures EMI conformes aux normes. La famille R&S ESIB comprend trois modèles avec différentes limites de fréquence supérieure : l'ESIB7 (20 Hz à 7 GHz), l'ESIB26 (20 Hz à 26,5 GHz) et l'ESIB40 (20 Hz à 40 GHz). La limite de fréquence supérieure de l'ESIB26 et de l'ESIB40 peut être étendue jusqu'à 110 GHz au moyen de mélangeurs externes (option FSE-B21). Les trois modèles se caractérisent par une sensibilité élevée, une excellente immunité aux signaux forts, une faible incertitude de mesure et une grande vitesse de mesure. Le R&S ESIB effectue des mesures conformément à toutes les normes EMI industrielles et militaires telles que CISPR, EN, VDE, ANSI, FCC, BS, ETS, VCCI, MIL-STD, VG, DEF-STAN, DO160 et GAM EG13. Il va sans dire que la famille de récepteurs de test EMI R&S ESIB est conforme à la norme de base, c'est-à-dire CISPR16-1 ou VDE0876, qui impose des exigences strictes en matière de plage dynamique du récepteur. Les récepteurs de test EMI R&S ESIB présentent une plage de fréquences de 20 Hz à 7/26,5/40 GHz et de 20 Hz à 1 GHz, une présélection en mode récepteur (fixe) et analyseur (sélectionnable), 3 filtres accordés fixes et 6 ou 7 filtres de suivi (modèles 26 et 40), un préamplificateur avec un gain de 20 dB en conjonction avec un préselecteur sélectionnable, des largeurs de bande de résolution de 200 Hz, 9 kHz, 120 kHz à CISPR 16-1, des détecteurs parallèles, Peak (PK), moyenne (AV), quasi-crête (QP) et RMS (max.4), balayage automatique, 4 traces stockables avec jusqu'à 80000 valeurs mesurées chacune (250000 valeurs avec une trace) et une fonction de contrôleur intégrée sous Windows NT4.0.

Le Rohde & Schwarz ESIB40 offre des performances exceptionnelles :

• Plage de fréquences de 20 Hz à 40 GHz

• Très haute sensibilité (NF typ. 10 dB)

• Excellente immunité aux signaux forts (1 dB comp. : +10 dBm)

• Faible incertitude de mesure (< 1 dB jusqu'à 1 GHz)

• Vitesse de mesure et traitement des résultats élevés (temps de mesure min. 100 µs)

• Faible bruit inhérent (<–3 dBµV)

Chaque R&S ESIB offre des fonctionnalités et des routines de test pour les différentes étapes du développement du produit ainsi que pour les tests de certification CEM finaux. Les principaux utilisateurs du R&S ESIB sont :

• Les laboratoires et prestataires de services de tests CEM
• Les organisations gouvernementales
• Les autorités de normes de sécurité
• Les militaires
• Les grands laboratoires de développement et de CEM industriels (par exemple, l'automobile)

Les caractéristiques du récepteur EMI R&S ESIB40 incluent :

• Balayage rapide en mode récepteur de test et balayage en mode analyseur de spectre

• Conforme à la norme CISPR 16-1-1

• Deux entrées RF Entrée 2 avec protection d'impulsion supplémentaire (20 Hz à 1 GHz)

• Préamplificateur intégré de 20 dB (sélectionnable) 1 kHz à 7 GHz en standard ; >7 GHz en option R&S ESIB-B2

• Présélection en mode récepteur (fixe) et analyseur (sélectionnable)

• Largeurs de bande de résolution conformes aux normes MIL et aux spécifications CISPR 16 en mode analyseur, -3 dB RBW et -6 dB RBW sélectionnables

• Détecteurs parallèles Crête, moyenne, quasi-crête, moyenne CISPR et RMS (max. quatre simultanément)

• Détection automatique de surcharge et plage automatique

• Éditeurs pour les facteurs/ensembles de transducteurs et les lignes limites définissables par l'utilisateur, y compris les bibliothèques intégrées de facteurs de transducteurs/lignes limites

• Routines de test internes pour les mesures préliminaires et finales automatisées ou interactives

• Fonctions d'évaluation pour le pré-balayage, la réduction des données (liste des crêtes) et la mesure finale

• Affichage en écran partagé (mode analyseur/récepteur mixte) pour une analyse détaillée du signal

• Éditeur de tableau de balayage pratique Jusqu'à dix sous-plages avec réglage de paramètres individuels

• Balayage et affichage automatiques des traces en parallèle (mode récepteur) Max. quatre traces avec jusqu'à 80 000 échantillons chacune (250 000 échantillons avec une trace)

• Mesures dans le domaine temporel (étendue nulle) à une résolution allant jusqu'à 50 ns pour l'analyse des sources d'interférences

​Autres points forts du R&S ESIB40 :

• Routines d'auto-étalonnage complètes, y compris la documentation des résultats

• Interfaces : CEI/IEEE, série, parallèle, LAN (en option)

• Fonctions d'évaluation de marqueur complètes recherche, delta, syntonisation sur marqueur, suivi de marqueur

• Fonction de contrôleur intégrée sous Windows NT 4.0 compatibilité des pilotes d'imprimante, capacités d'impression faciles, mise à jour rapide du micrologiciel

• Générateur de suivi interne jusqu'à 7 GHz (option R&S FSE-B10)

• Écran couleur LC de 24 cm lumineux

• Affichage du bruit (30 Hz à 100 kHz) avec bobine magn. R&S HZ-10

Liste des options de Rohde and Schwarz Récepteur de test EMI ESIB40
