Le MS2721A est le premier analyseur de spectre portable entièrement fonctionnel conçu pour effectuer une analyse très précise de la nouvelle vague de signaux LAN sans fil et cellulaires, y compris 802.11a, 3G,ultra large bandeLe MS2721A est idéal pour la vérification des émissions AM et FM car la large plage dynamique,facilite les mesures NRSC sur les signaux analogiques ou IBOC sans avoir besoin d'un filtre de décodage externeLe MS2721A est un analyseur de spectre portable petit et facile à utiliser, doté d'une capacité de mesure sans précédent pour des applications allant jusqu'à 7,1 GHz.Il est à la fois à l'aise sur le banc d'ingénieur et sur le terrain.Le modèle MS2721A du Spectrum Master est un instrument entièrement nouveau pour le déploiement, la maintenance et le dépannage des stations de base sans fil et des systèmes Wi-Fi (802.11a, b et g).intensité du signal et RSSIIl est possible d'ajouter une option de scanner de canal définissable par l'utilisateur, ce qui est excellent pour les travaux d'atténuation des interférences dans des environnements RF complexes.Plusieurs mesures intelligentes sont intégrées dans le MS2721A, y compris la puissance du canal, le rapport de puissance du canal adjacent, le rapport porteur/interférence (C/I) et la résistance du champ.Les signaux démodulés peuvent être surveillés à l'aide du haut-parleur interne ou à l'aide d'uncasque à trois fils de 0,5 mm, tel qu'utilisé avec de nombreux téléphones cellulaires.

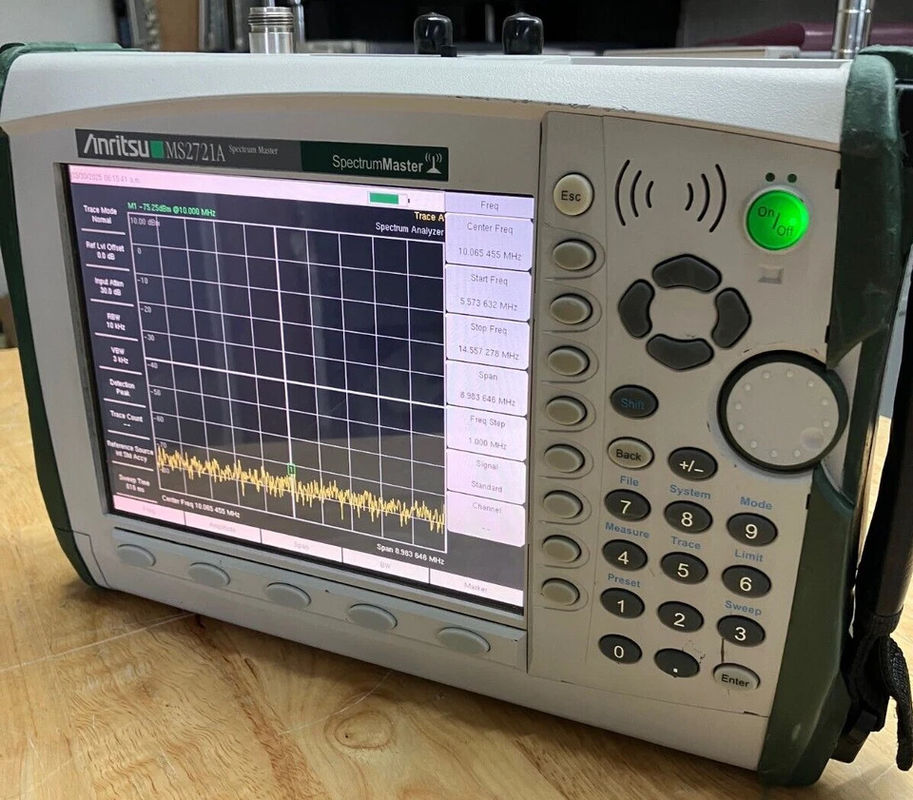

Caractéristiques du Anritsu MS2721A Analyseur de spectre de 100 kHz à 7,1 GHz

• Conception portative à batterie

• Affichage de couleurs réfléchissantes à la lumière du jour

• Préamplificateur intégré (standard)

• Léger à seulement 6,9 lb (typique)

• Meilleur niveau sonore moyen affiché < -153 dBm typique dans une bande passante de résolution de 10 Hz à 1 GHz

• Affichage rapide Zoom-in, Zoom-out en séquence 1-2-5

• RBW: de 10 Hz à 3 MHz dans une séquence 1-3

• VBW: de 1 Hz à 3 MHz dans une séquence 1-3

• Contrôle automatique ou manuel de l'atténuateur d'entrée

• Amplitude exacte +/- 0,5 dB typique

• Mesures intelligentes dédiées

• La moyenne des traces

• Normal, Max hold, Min hold, moyenne réglable par l'utilisateur (plus de 65 000 traces peuvent être moyennées!)

• Décalage du niveau de référence

• Trois traces

• Interface utilisateur multilingue (anglais, chinois, français, allemand, japonais, espagnol, coréen, italien)

• Capacité à créer deux langages personnalisés à l'aide des outils logiciels maîtres et à télécharger les langages dans le MS2721A

• Stocker plus de 1000 réglages de test en interne

• Économiser plus de 1000 traces de mesure en interne

• Enregistrer directement dans la mémoire flash compacte

• Étiquetage alphanumérique des mesures enregistrées

• Marquage automatique de l'heure et de la date des données enregistrées

• Batterie Li-Ion rechargeable ou remplaçable sur le terrain

• 6 marqueurs plus 6 marqueurs delta, ou choisir 1 marqueur avec 6 marqueurs delta

• Lignes limites supérieures et inférieures à plusieurs segments

• Standard d'interface de 50 ohms (capacité d'interface de 75 ohms - l'instrument corrige en interne la perte d'adaptateur)

• Interfaces RJ45 Ethernet 10/100 Base T et USB 2.0

• Démodulation AM, FM et SSB avec haut-parleur intégré et prise casque.

L'analyseur de spectre MS2721A a un bruit de phase faible de -100 dBc/Hz @ 10 kHz, le meilleur dans sa catégorie avec un DANL typique de -153 dBm à 1 GHz,la bande passante de résolution (RBW) de 10 Hz à 3 MHz et la bande passante vidéo (VBW) de 1 Hz à 3 MHzIl possède également les vitesses de balayage les plus rapides de tous les analyseurs de spectre de sa catégorie.L'utilisation de modules externes de mémoire Compact Flash jusqu'à 512 Mo permet de stocker un nombre illimité de traces et de configurationsLes mesures peuvent être stockées directement sur le module flash compact. Un module de 512 Mo peut contenir plus de 20 000 mesures.La programmation à distance à l'aide de la connexion Ethernet 10/100 Base-T est fournie à l'aide de la programmation SCPILa connexion Ethernet et la connexion USB 2.0 permettent à l'utilisateur de commander l'instrument à distance avec le logiciel d'accès à distance d'Anritsu fourni avec le produit.Les mesures et les configurations peuvent être téléchargées et téléchargées via la connexion Ethernet ou USBLe MS2721A est livré avec un guide d'utilisation, un étui doux, un adaptateur AC-DC, un adaptateur DC pour allume-cigarettes automobile/12 Volt, une CD ROM contenant les outils logiciels principaux et un pilote USB,un câble USB A-mini B, un câble Ethernet, une batterie Li-ion rechargeable, un module Compact Flash de 64 Mo, un adaptateur de type N mâle à femelle SMA, un adaptateur de type N mâle à femelle BNC.Une large gamme d'accessoires est disponible, y compris un double chargeur de batterie externe, numéro de partie 2000-1374.

Spécifications et attributsde l'AnritsuMS2721A Analyseur de spectre de 100 kHz à 7,1 GHz

Liste des optionsde l'Anritsu MS2721A Analyseur de spectre de 100 kHz à 7,1 GHz
