Les compteurs de puissance ML2437A et ML2438A combinent les avantages de la précision du compteur thermique, de la vitesse du compteur de diodes et des graphiques d'affichage du compteur de puissance de pointe.Le résultat est un instrument unique qui prend des échantillons à plus de 35K par seconde et atteint une plage dynamique de 90 dB avec un seul capteurCes compteurs incluent la possibilité d'afficher des graphiques en tant que fonctionnalité standard.Le boîtier robuste et la batterie NiMH de grande capacité en option apportent une précision de qualité de laboratoire aux applications de service sur le terrain. ML2437A possède une entrée et ML2438A possède deux entrées.

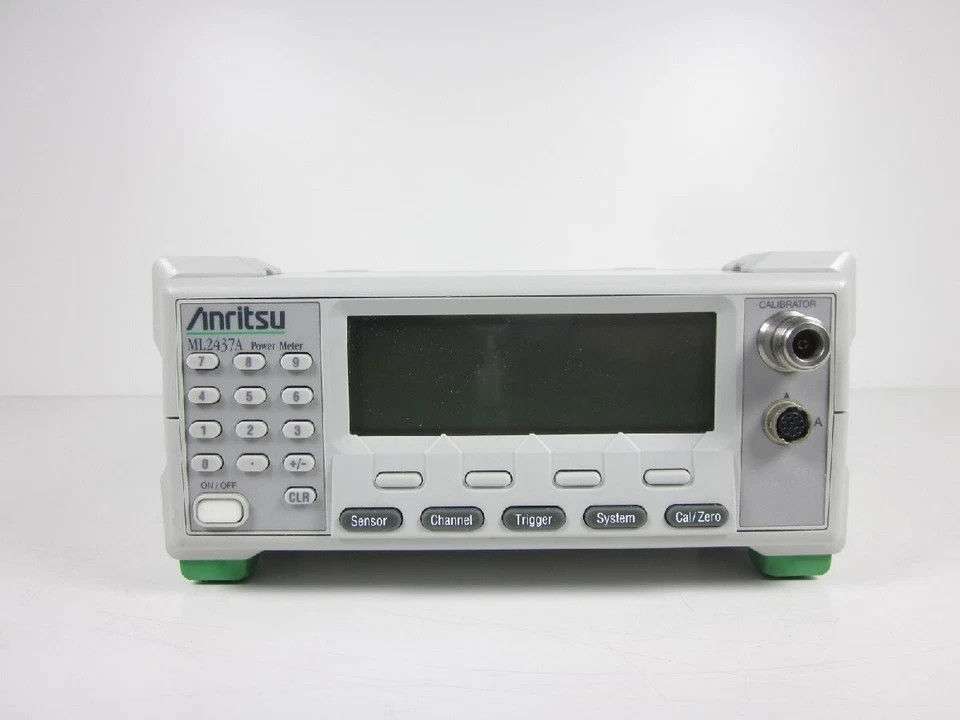

Caractéristiques du AnritsuML2437A Compteur de puissance RF

• Vitesse et plage dynamique
  La haute sensibilité des capteurs de puissance de la série MA247xD de 90 dB atteint des lectures de puissance stables à -70 dBm. Les taux d'échantillonnage de 35 kHz profilent les signaux cellulaires, PCS et autres signaux pulsés à une résolution de 0,1 msec.La technologie de connecteur moderne permet d'obtenir une perte de retour de pointe pour une précision améliorée à travers 50 GHzLes capteurs de haute précision de la série MA244xD de gamme 87 dB améliorent encore les performances de perte de retour en ajoutant un circuit correspondant à l'avant de la série MA247xD.

• Capteurs thermiques rapides
  La dernière technologie de traitement des semi-conducteurs d'Anritsu produit des capteurs de puissance thermique dont la vitesse est augmentée d'un ordre de grandeur.Les améliorations apportées à la technologie des connecteurs réduisent l'incertitude de l'inadéquation de mesure à travers 50 GHz à des niveaux précédemment atteints à seulement 20 GHzLa technique de fabrication ainsi que la technologie d'échantillonnage et de DSP de la série ML2430A optimisent la vitesse de mesure à 4 ms de temps de montée et de chute.
• Vitesse du GPIB
  La vitesse la plus élevée du secteur est atteinte dans diverses conditions de fonctionnement, y compris les réglages de moyenne, les réglages de commande du capteur, les conditions de déclenchement, le mode de fonctionnement, le type de capteur,et fabricant de l'interface GPIBLa série ML2430A offre la possibilité de mesurer et de transférer une explosion à grande vitesse de 200 points de données en utilisant le mode de fonctionnement du profil avec des taux d'échantillonnage de 35k par seconde.

• Émulation du GPIB
  Avec une émulation de 99,9% des anciens compteurs, la série ML2430A améliore la productivité du système ATE.L'amélioration typique de la vitesse du système d'essai est de 2 à 10 fois la vitesse du système selon le nombre de mesures effectuées pendant l'essai., l'utilisation minimale d'instructions d'attente dans le code, et le modèle de compteur émulé.

• Contrôles de déclenchement
  À quoi sert une vitesse élevée sans contrôle de déclenchement et d'échantillonnage?Les fonctions d'activation et de déclenchement d'événements d'acquisition de données traditionnellement présentes sur les compteurs de puissance de pointe coûteux sont standard dans la série ML2430A.. Le délai de déclenchement et le temps d'intégration de l'échantillon par lecture peuvent être contrôlés directement par l'opérateur. Les sources de déclenchement comprennent, continu, interne, TTL externe et manuel. Ainsi,L'acquisition de données peut être contrôlée de manière optimale pour la synchronisation avec d'autres équipements d'essai.
• Affichage graphique du profil de rafale
  Le ML2430A dispose d'un échantillonnage aléatoire répétitif pour une résolution élevée de signaux rapides.La vitesse d'échantillonnage de 35 kHz produit des profils de puissance clairs des signaux cellulaires et PCS, y compris TDMA, PHS, GSM et DCS-1800. La puissance de pulsation est mesurée facilement et de manière répétée en utilisant la moyenne entre les curseurs.Mesurer la puissance maximale d'impulsion sur une plage dynamique > 80 dB en mode de lecture à des vitesses GPIB > 200 lectures par seconde.
• Affichage graphique de la puissance par rapport au temps
  L'un des types de programme ATE de compteur de puissance les plus courants est un graphique de la puissance RF par rapport à un stimulus.Le mode puissance par rapport au temps est une affichage de style graphique à bande pour la surveillance des variations de gain et de puissance de sortie au fil du temps / température, tension d'alimentation ou une tolérance de composant.puissance par rapport au mode temps vitesses de prise de vue de problèmes de conditions inhabituelles telles que des interrupteurs intermittents ou un contrôle de puissance anormal dans un téléphone portableLe mode puissance par rapport au temps fournit un affichage clair de la variation de puissance RF.
• Connecteur d'imprimante parallèle
  Beaucoup d'imprimantes de la série deskjet peuvent être connectées directement à la série ML2430A pour une documentation rapide des performances sur le banc ou sur le terrain.les paramètres de déclenchement et de moyenne sont énumérés avec l'impression de l'écranAinsi, les preuves d'anomalies du DUT (appareil testé) peuvent être reproduites rapidement, permettant aux ingénieurs de résoudre les problèmes avec un investissement de temps minimal.

Spécifications supplémentaires de AnritsuML2437A Compteur de puissance RF

• Plage dynamique de 90 dB
  Les systèmes ATE typiques du secteur des communications fonctionnent sur une plage dynamique de 60 à 80 dB. La plage dynamique de 90 dB de la série MA247xD remplace deux capteurs de 50 dB.En outre, un interrupteur RF n'est plus nécessaire pour les deux capteursCela réduit la complexité du contrôle du logiciel et accélère encore l'exécution des tests.
• EEPROM du capteur
  Tous les capteurs de la série MA24xx sont équipés de EEPROM internes pour le stockage des données de facteur d'étalonnage par rapport à la fréquence.améliorer la précision et la commodité.
• Haute fiabilité
  La conception du châssis en polycarbonate est robuste, avec des poignées de chute et un traitement de terrain rugueux.Un panneau de couverture avant et une boîte souple sont optionnels pour une protection supplémentaire de l'environnementLes capteurs de puissance sont également robustes pour une manipulation difficile.
• Amélioration de la précision
  Les capteurs de puissance de la série MA24xx offrent une amélioration typique de 5 à 6 dB de la perte de retour du capteur,en réduisant généralement de moitié l'incertitude de l'inadéquationLes capteurs de haute précision de la série MA244xD intègrent un tampon de correspondance qui améliore encore la perte de retour de 5 à 6 dB - réduisant de nouveau de moitié l'incertitude de la disparité.
• Tableau de décalage pour la correction des pertes de trajectoire
  La compensation de la réaction de fréquence réelle des atténuateurs, des accoupleurs, des câbles, des interrupteurs et d'autres dispositifs de réglage d'essai améliore la précision des mesures.la série ML2430A peut appliquer une table de décalage d'atténuation par rapport à la fréquence en plus de la capacité de décalage fixe en dB traditionnelleLorsque la connexion d'un capteur de puissance est précédée d'un nouveau limiteur de puissance à large bande de la série 1N, la table de décalage compense la réponse de fréquence.Sensor anti-épuisement.
• Contrôle de menu à clé
  Les menus à touches souples simplifient le contrôle de l'instrument en rendant l'interface utilisateur plus facile à comprendre.
• Batterie
  L'option NiMH “Smart” supporte une haute densité de charge pour une journée de fonctionnement typique de 8 heures.et l'élimination de l'effet mémoire de style NiCd améliore encore la commodité de cette technologie de batterie.
• Voltmètre
  La série ML2430A prend également en charge la mesure de la tension à grande vitesse.

Spécifications et attributsde l'Anritsu ML2437A Compteur de puissance RF

Liste des optionsde l'Anritsu ML2437A Compteur de puissance RF
