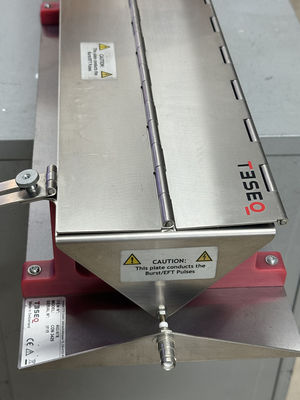

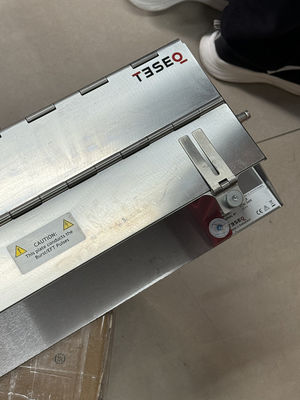

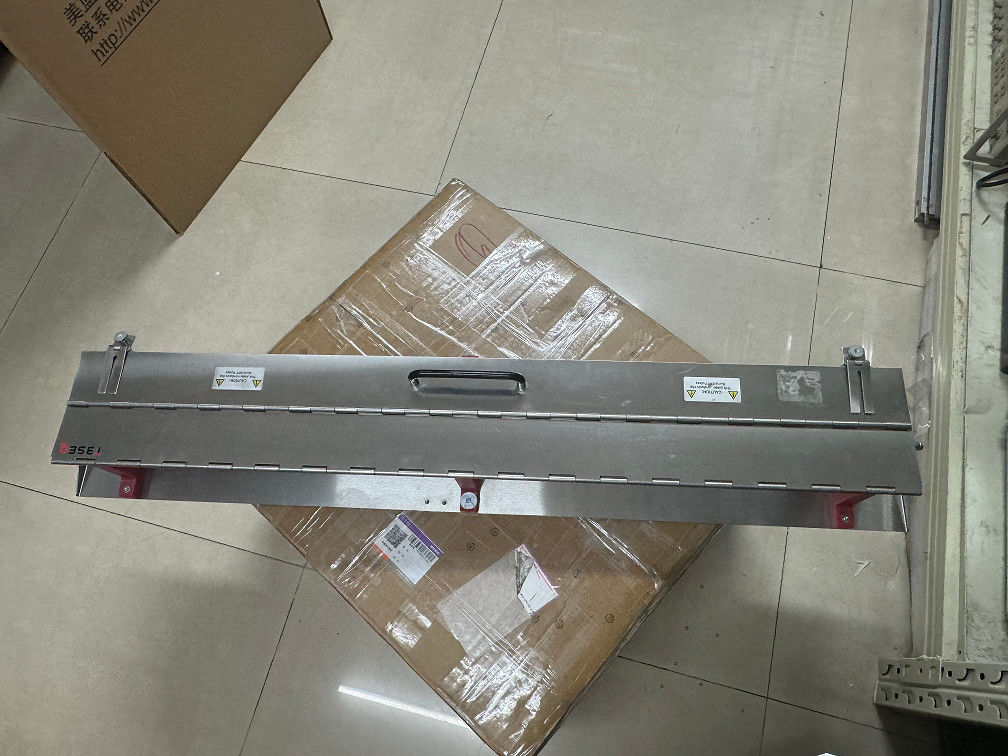

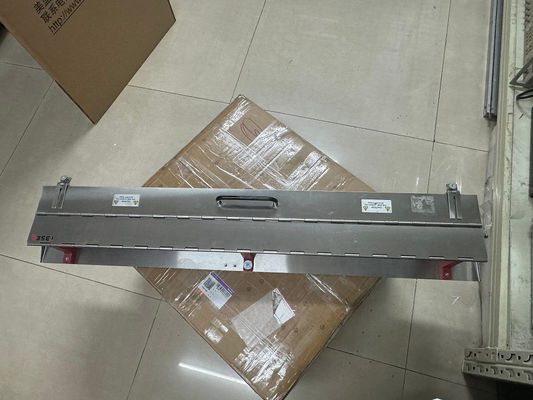

Principales spécificationsTeseq CDN 3425 Serre à accouplement capacitif

• Principalement utilisé pour couper les impulsions de décharge/EFT aux lignes de données.

• Conçu pour des essais d'immunité effectués selon la norme EN 61000-4-6 et d'autres normes EMC.

• Injecte des signaux de perturbation RF sur des câbles (par exemple, lignes électriques, lignes de données) sans contact galvanique.

Plage de fréquences:150 kHz à 230 MHz (couvre les exigences typiques des essais d'immunité).

Capacité d'accouplement:Accouplement capacitif par conception de pince: 100 pF à 200 pF (selon la géométrie et la configuration du câble).

Impédance:150 Ω d'impédance nominale (correspondant aux réglages de test standard pour l'immunité RF).

Voltage/courant d'essai maximal:jusqu'à 200 V RMS (en fonction de la configuration de l'essai et des directives de sécurité).

Le courant d'alimentation est compatible avec les niveaux d'essai EMC typiques.

Conception mécanique:Souche réglable pour câbles jusqu'à 30 mm de diamètre.

Construction robuste avec un boîtier protégé pour un minimum d'interférences extérieures.

Connecteurs:entrée: BNC ou type N (entrée RF de l'amplificateur).

Sortie: raccordement direct au câble soumis à l'essai.

Compatibilité: fonctionne avec des amplificateurs RF et des systèmes d'essai (par exemple, la série Teseq NSG 3000 ou équivalent).

Utilisé dans les tests EMC de l'électronique automobile, industrielle et de consommation.

Conformité aux normes:respecte les spécifications EN 61000-4-6, IEC 61000-4-6 et CISPR pour l'immunité par conduction.

Applications typiques deTeseq CDN 3425 Serre à accouplement capacitif

• Tests d'immunité des appareils électriques/électroniques contre les perturbations par RF.

• Tests EMC de préconformité et de pleine conformité en laboratoire ou en milieu de production.

• Épreuves de composants automobiles (par exemple, ISO 11452-4).

Les accessoiresdeTeseq CDN 3425 Serre à accouplement capacitif

• Kit d'étalonnage INA 3425 en option, tel que spécifié dans la norme IEC 61000 - 4 - 4 Ed 3.0 (2012).

• Couverture de sécurité INA 3825 avec fonction de verrouillage, qui peut être connectée aux générateurs de la série NSG 3000.

Caractéristiques techniquesdeTeseq CDN 3425 Serre à accouplement capacitif

• Capacité de couplage: La capacité d'accouplement entre la pince et le câble qui y est placé dépend des caractéristiques du câble.

• Environnement de fonctionnementLes distances entre l'EUT (équipement soumis à l'essai) et les périphériques doivent être celles spécifiées dans la norme.Il faut un bon contact avec le plan terrestre.Les essais sur des câbles non isolés ne sont pas autorisés.

• Connexion: Connectez le câble d'impulsion HV fourni à la sortie d'impulsion du générateur EFT/Burst.connectez le câble de verrouillage à l'entrée de verrouillage du générateur et utilisez l'INA 3825 pour couvrir le CDN 3425 pour activer l'interrupteur de verrouillage (versant arrière - milieu).
