Analyseur de réseau de vecteur
Created with Pixso. Keysight E5080B VNA Solution complète de mesure pour les composants passifs Amplificateurs et mélangeurs avec sources CC intégrées Ensemble de test à 4 ports, de 9 kHz à 20 GHz avec une deuxième source 4K0
Informations détaillées
Lieu d'origine:
Malaisie
Certification:
ISO17025
Plage de fréquences:
9 kilohertz à 20 gigahertz
Type de VNA:
Plateau de banc
Les ports:
Ensemble d'essai à 4 ports
Condition:
nouveau
Détails d'emballage:
Cartonné
Capacité d'approvisionnement:
En stock
Mettre en évidence:

Les mélangeurs VNA

,

Des sources de courant continu intégrées VNA

,

Les composants passifs VNA

Description du produit

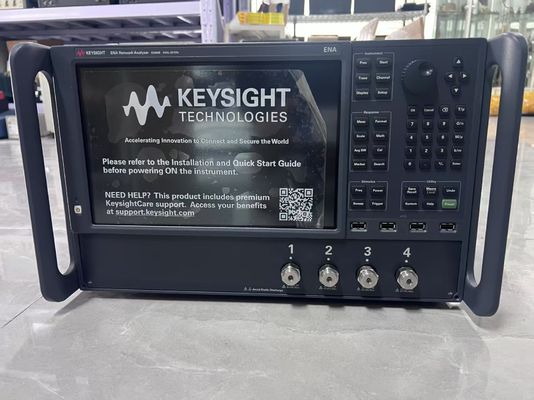

Keysight ENA vecteur d'analyseur de réseau E5080B 4K0 4 ports test ensemble 9 kHz à 20 GHz

Description de l'analyseur de réseau vectoriel Keysight E5080B 4K0
  • 9 kHz à 4,5/6,5/9/14/20 GHz, 100 kHz à 26,5/32/44/53 GHz
  • L'analyseur de réseau ENA le plus flexible et le plus intégré
  • Choisissez parmi un large éventail d'applications de mesure pour mieux comprendre votre test RF
  • Deuxième source disponible sur les modèles à 4 ports (option 4x2)
  • Il possède la même interface graphique intuitive que les analyseurs réseau haute performance de Keysight
  • Compatibilité avec le code E5071C

Fréquence maximale:53 GHz

Fréquence minimale:9 kHz / 100 kHz

SA Fréquence de démarrage:9 kHz / 100 kHz

Plage dynamique du système> 140 dB

Puissance de sortie:10 dBm

Trace du bruit:0Le nombre de fois où les données sont utilisées est supérieur ou égal à 0,15 dBrms (10 kHz IFBW).

Nombre de ports intégrés:2 ou 4 ports (2e source (facultative) sur les 4 ports)

Les harmoniques:-25 dBc (typique)

Meilleure vitesse à 201 points, 1 balayage:10,6 msec

Type de dispositif:Plateau de banc

Applications:

  • Paramètres S
  • Intégrité du signal
  • Mesures de l'équilibre

Composants:

  • Les câbles
  • Appareils de détection
  • Les appareils de mélange/convertisseurs de fréquence
  • Filtres/duplexateurs
  • Amplificateurs
  • Des connecteurs
  • Isolateurs

Caractéristiques du système:

  • Les bandes de fréquences internes (facultatives, jusqu'à 20 GHz)
  • Des sources de courant continu intégrées (facultatif)
  • Interface GPIB (facultatif)
  • I/O du gestionnaire de l'appareil
  • Test de l'appareil, entrée/sortie des applications
  • Suppression du disque dur

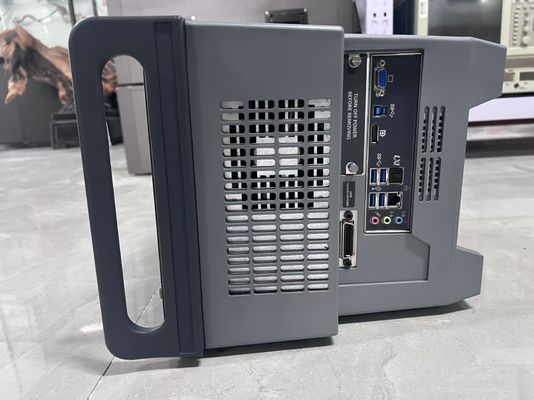

  • Interfaces numériques (Ethernet, USB2.0/3).0, Affichage

DANL @ 1 GHz:- 150 dBm/Hz (typique)

Le bruit de phase @1 GHz (décalage de 1 MHz):-128 dBc/Hz (typique)

Le bruit de phase @1 GHz (10 kHz décalage):-103 dBc/Hz (typique)

TOI @ 1 GHz (interception de troisième ordre):+22 dBm

Le banc:- Oui, oui.

Stabilité à température:00,005 dB/ 0C (typique)

Poids:14 kg (2 ports), 15 kg (4 ports)

Liste des options pour E5080B
021 Ajoutez un modulateur d' impulsions à la première source interne.
022 Ajoutez un modulateur d'impulsion à la 2e source interne.
090 Matériel d'analyse du spectre, de 9 kHz à 4,5 GHz
091 Matériel d'analyse du spectre, de 9 kHz à 6,5 GHz
092 Matériel d'analyse du spectre, de 9 kHz à 9 GHz
093 Matériel d'analyse du spectre, de 9 kHz à 14 GHz
094 Matériel d'analyse du spectre, de 9 kHz à 20 GHz
095 Matériel d'analyse du spectre, de 100 kHz à 26,5 GHz
096 Matériel d'analyse du spectre, de 100 kHz à 32 GHz
097 Matériel d'analyse du spectre, de 100 kHz à 44 GHz
098 Matériel d'analyse du spectre, de 100 kHz à 53 GHz
120 Ajouter des tees de biais internes pour E5080B à 2 ports jusqu'à 20 GHz
140 Ajouter des tees de biais internes pour E5080B à 4 ports jusqu'à 20 GHz
172 Ajouter une interface GPIB
175 Ajouter des entrées et sorties analogiques
1A7 Étalonnage + incertitudes + bandes de protection
1E5 Ajouter une base temporelle de haute stabilité
1NC Équipés de connecteurs de type N
240 Ensemble d'essai à deux ports, de 9 kHz à 4,5 GHz
260 Ensemble d'essai à deux ports, de 9 kHz à 6,5 GHz
290 Ensemble d'essai à deux ports, de 9 kHz à 9 GHz
2D0 Ensemble d'essai à deux ports, de 9 kHz à 14 GHz
2H0 Ensemble d'essai à deux ports, de 9 kHz à 18 GHz
2K0 Ensemble d'essai à deux ports, de 9 kHz à 20 GHz
2L0 Ensemble d'essai à deux ports, de 100 kHz à 26,5 GHz
2M0 Ensemble d'essai à deux ports, de 100 kHz à 32 GHz
2N0 Ensemble d'essai à deux ports, de 100 kHz à 44 GHz
2P0 Ensemble d'essai à deux ports, de 100 kHz à 53 GHz
440 Ensemble d'essai à 4 ports, de 9 kHz à 4,5 GHz
442 Ensemble d'essai à 4 ports, de 9 kHz à 4,5 GHz avec deuxième source
460 Ensemble d'essai à 4 ports, de 9 kHz à 6,5 GHz
462 Ensemble d'essai à 4 ports, de 9 kHz à 6,5 GHz avec deuxième source
490 Ensemble d'essai à 4 ports, de 9 kHz à 9 GHz
492 Ensemble d'essai à 4 ports, de 9 kHz à 9 GHz avec deuxième source
4D0 Ensemble d'essai à 4 ports, de 9 kHz à 14 GHz
4D2 Ensemble d'essai à 4 ports, de 9 kHz à 14 GHz avec deuxième source
4H0 Ensemble d'essai à 4 ports, de 9 kHz à 18 GHz
4H2 Ensemble d'essai à 4 ports, de 9 kHz à 18 GHz avec deuxième source
4K0 Ensemble d'essai à 4 ports, de 9 kHz à 20 GHz avec deuxième source
4K2 Ensemble d'essai à 4 ports, de 9 kHz à 20 GHz avec deuxième source
4L0 Ensemble d'essai à 4 ports, de 100 kHz à 26,5 GHz
4L2 Ensemble d'essai à 4 ports, de 100 kHz à 26,5 GHz avec deuxième source
4M0 Ensemble d'essai à 4 ports, de 100 kHz à 32 GHz
4M2 Ensemble d'essai à 4 ports, de 100 kHz à 32 GHz avec deuxième source
4N0 Ensemble d'essai à 4 ports, de 100 kHz à 44 GHz
4N2 Ensemble d'essai à 4 ports, de 100 kHz à 44 GHz avec deuxième source
4P0 Ensemble d'essai à 4 ports, de 100 kHz à 53 GHz
4P2 Ensemble d'essai à 4 ports, de 100 kHz à 53 GHz avec deuxième source
A6J L'étalonnage est effectué à l'aide d'un système de calibration.
S96007A Élimination automatique des fixations
S96007B Élimination automatique des fixations
S96010A Analyse du domaine temporel
S96010B Analyse du domaine temporel
S96011A Analyse du domaine temporel améliorée avec TDR
S96011B Analyse du domaine temporel améliorée avec TDR
S96025A Mesures de base par RF pulsée
S96025B Mesures de base par RF pulsée
S96029A Mesures de chiffres du bruit avec correction vectorielle
S96029B Mesures de chiffres du bruit avec correction vectorielle
S96082A Mesures du mélangeur/convertisseur scalaire
S96082B Mesures du mélangeur/convertisseur scalaire
S96083A Mesures par mélangeur/convertisseur vectoriel et scalaire
S96083B Mesures par mélangeur/convertisseur vectoriel et scalaire
S96084A Capacité LO intégrée
S96084B Capacité LO intégrée
S96086A Mesures du gain de compression
S96086B Mesures du gain de compression
S96089B Mesures du différentiel et de l'appareil I/Q
S96090A Analyse du spectre
S96090B Analyse du spectre
S96552B Assistant d'étalonnage multiport
U8487A Capteur de puissance par thermocouple USB de 10 MHz 50 GHz
Le numéro WIN10








Keysight E5080B VNA Solution complète de mesure pour les composants passifs Amplificateurs et mélangeurs avec sources CC intégrées Ensemble de test à 4 ports, de 9 kHz à 20 GHz avec une deuxième source 4K0 0Keysight E5080B VNA Solution complète de mesure pour les composants passifs Amplificateurs et mélangeurs avec sources CC intégrées Ensemble de test à 4 ports, de 9 kHz à 20 GHz avec une deuxième source 4K0 1Keysight E5080B VNA Solution complète de mesure pour les composants passifs Amplificateurs et mélangeurs avec sources CC intégrées Ensemble de test à 4 ports, de 9 kHz à 20 GHz avec une deuxième source 4K0 2
