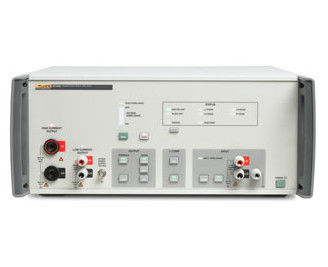

L'amplificateur de transconductivité Fluke Calibration 52120A fournit un courant continu jusqu'à 100 ampères et un courant alternatif jusqu'à 120 ampères, avec une précision de 140 ppm.000 ampèresTrois 52120A connectés en parallèle peuvent produire jusqu'à 360 ampères. La capacité d'entraînement par induction de 1 mH et la tension de conformité de 4,5 volts supportent une large gamme d'applications.

Principales caractéristiquesde l'amplificateur de transconductivité Fluke 52120A

• Résultats de courant élevé: Il peut fournir jusqu'à 100 A de courant continu et 120 A de courant alternatif. Lorsqu'il utilise des bobines d'accessoires, il peut générer 3000 A ou 6000 A de courant.il peut produire jusqu'à 360 A.

• Étalonnage de haute précision: La précision peut atteindre 140 ppm, ce qui assure une étalonnage précise de divers appareils de charge de travail à courant élevé, y compris les compteurs de puissance et d'énergie, les compteurs de pince et les transformateurs de courant.

• Large plage de fréquences: la plage de fréquences est comprise entre DC et 10 kHz, répondant aux exigences d'étalonnage des différentes fréquences.

• Modes de fonctionnement multiples: Il prend en charge le fonctionnement parallèle de 2 ou 3 amplificateurs jusqu'à 360 A en phase unique, ou jusqu'à 10 amplificateurs et 1200 A en mode autonome.communiquant de manière transparente avec la norme de puissance électrique Fluke d'étalonnage 6105A ou 6100B pour améliorer la précision.

52120A performance en un coup d'œil

• La précision de l'amplificateur de pointe:

• - 140 ppm ac (utilisé avec la norme de puissance électrique 61XXA)

• - 350 ppm ac (utilisé avec un calibreur dc/lf)

• - 160 ppm de courant continu (utilisé avec un calibreur à courant continu/lf)

• Fréquence: CC à 10 kHz

• Le niveau de tension de charge (conformité): 4,5 V @ 120 A

• Capacité d'entraînement par induction: charge de 1 mH

• Les niveaux de sortie: 2 A, 20 A, 120 A

• Plateformes d'entrée: 2 V ou 200 mA F.S. pour les plateaux 2 A et 20 A, 1,2 V ou 120 mA F.S. pour les plateaux 120 A

• Fonctionnement parallèle: boucle fermée avec 61XXX, 2 ou 3 amplificateurs, jusqu'à 360 A en une seule phase

• Fonctionnement parallèle: fonctionnement autonome, jusqu'à 10 amplificateurs, jusqu'à 1200 A en une seule phase

• Coils d'accessoires: coil à 25 tours supporte 3000 A, coil à 50 tours supporte 6000 A

• Communication de commande avec les normes de puissance électrique 6105A/6100B

• Fonctionnement à distance du GPIB

Spécifications techniques

• Périodes d'entrée et de sortie: les plages de courant d'entrée sont de 200 mA, 200 mA, 120 mA (100 mA CC) et les plages de tension d'entrée sont de 2 V, 2 V, 1,2 V (1,0 V CC).avec des gains courants de 10, 100, 1000, et les transconductances de 1, 10, 100 Siemens.

• Voltage de sortie conforme et isolation: la tension de conformité de sortie est de 4,5 Vrms (6,4 Vp). l'isolation de sortie du terminal de courant à la terre est de 600 Vrms, 850 Vp, CC jusqu'à 850 Hz.

• Autres paramètres: la température de fonctionnement est de 5 °C à 35 °C et la plage de température d'étalonnage est de 16 °C à 30 °C. Le temps de réchauffement est d'une heure, la consommation d'énergie est inférieure à 1500 VA,et le poids est de 25 kg.

Normes de conception et conformité

Conçu conformément à la norme EN 61010-1:2010, CAN/CSA 22.2 n° 61010.1 à 04, ANSI/UL 61010 à 1:2004, et EN 61326 - 1:2006, avec marquage CE et certification CSA.
