R&S Rohde et SchwarzLe numéro d'immatriculationRécepteur d'essai EMI pour les essais de conformité

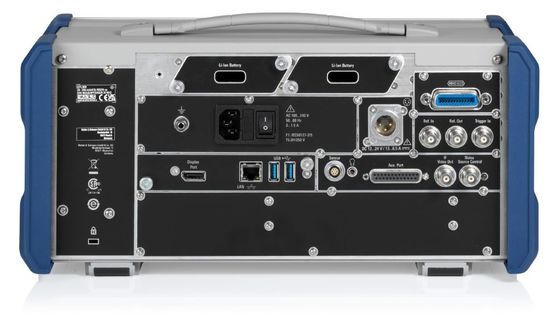

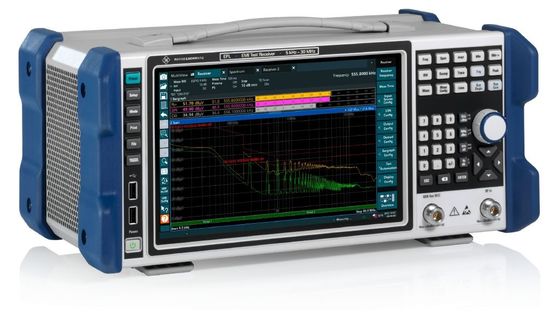

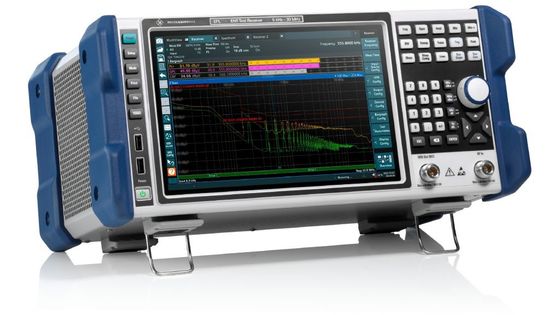

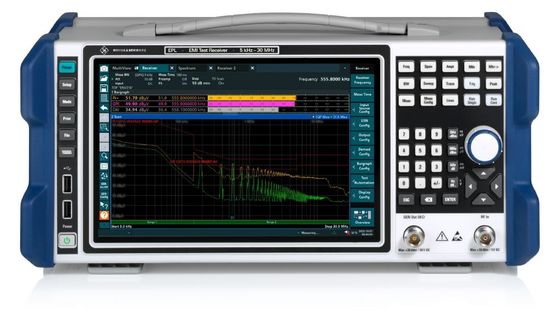

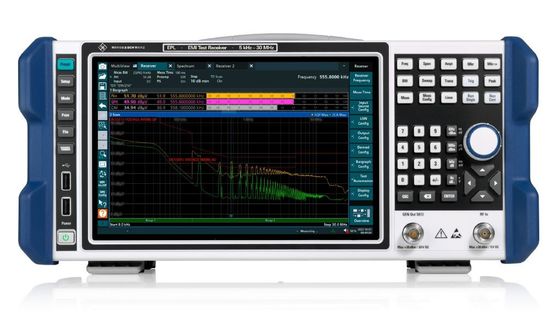

Description du projet R&S Rohde et Schwarz EPL1000

Le R&S®EPL1000 est entièrement conforme au CISPR16-1-1.La présélection intégrée assure une plage dynamique élevée et permet l'acquisition d'impulsions courtesLe R&S®EPL1000 offre une analyse de taux de clics à 4 canaux, une fonction de spectrogramme en temps réel, une analyse IF et d'autres fonctions pour une analyse détaillée.L'automatisation simplifie les mesures et assure la reproductibilité exacte des séquences d'essaiCes fonctions et bien d'autres rendent le R&S®EPL1000 idéal pour les mesures de tension et de courant conduites.Précertification et certification conformément à la CEI, EN, CISPR et FCC.

Principales caractéristiquesRécepteur d'essai EMI EPL1000

• Filtres de présélection

• Scan du domaine temporel

• Générateur de suivi

• Fonctionnement à la batterie

• Entrée protégée par impulsion

▶ Détecteurs d'EMI: pic, quasi-pic, moyenne CISPR, moyenne RMS (CISPR16-1-1)

▶ largeur de bande EMI (6 dB)

️ 200 Hz, 9 kHz, 120 kHz et 1 MHz (CISPR16-1-1)

️ 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz et 1 MHz (MIL-STD-461 et DO-160)

▶ Pré-sélection pour augmenter la portée dynamique (filtres pour les bandes CISPR A et B)

Identifier les impulsions courtes

Identifier les petits signaux en présence de signaux forts

▶ Les facteurs du transducteur doivent inclure les caractéristiques des accessoires utilisés (par exemple, l'atténuation du câble ou les caractéristiques du LISN)

¢ Définition simple/importation rapide

La bibliothèque couvre la plupart des accessoires Rohde&Schwarz

- enregistrement des nouveaux facteurs de transducteur avec fonction de générateur de suivi intégré (partie de l'option générateur interne R&S®EPL1-B91)

¢ Sélection d'un ou de plusieurs

▶ Adaptation du niveau du signal pour mesurer correctement les signaux forts ou faibles

L'entrée protégée contre les impulsions

L'atténuation peut aller jusqu'à 55 dB en pas de 1 dB

Préamplificateur avec gain de 20 dB

- fonction de réglage automatique pour optimiser automatiquement l'adaptation du signal afin d'exploiter au maximum la plage dynamique et d'éviter une surcharge dans la chaîne de traitement du signal

▶ Affichage et vérification des lignes de limite pour évaluer facilement les résultats des mesures

¢ Définition facile des lignes limites

La bibliothèque comporte plus de 170 lignes limites EMI basées sur les dernières versions des normes communes EMI (CISPR/EN, FCC, MIL-STD-461 et DO-160) pour une configuration rapide et précise des mesures.

▶ Génération de rapports pour enregistrer, documenter et échanger facilement les résultats

¢ Définition de la mise en page et du contenu par l'intermédiaire de modèles

- Affichage et sauvegarde des rapports à l'écran (format PDF et fichier Word)

Caractéristiques et avantages de l'EPL1000

Mesure automatique de plusieurs segments de fréquence avec réglage individuel

Le tableau de balayage permet la définition de plusieurs gammes de fréquences avec des paramètres de mesure individuels.Utiliser les paramètres configurés, le R&S®EPL1000 mesure automatiquement toutes les gammes de fréquences définies séquentiellement.

Mesure automatique de plusieurs lignes connectées à un LISN

Les réseaux de stabilisation de l'impédance de ligne (LISN) de Rohde&Schwarz connectés au R&S®EPL1000 par un câble de commande R&S®EZ-21 peuvent être commandés à distance par le R&S EPL1000,y compris la sélection de la ligne à mesurer par le R&S®EPL1000. Cette fonction permet de mesurer automatiquement toutes les lignes connectées à un LISN. Sur l'interface graphique R&S®EPL1000, l'utilisateur sélectionne simplement les lignes à mesurer automatiquement

Prévisualisation et mesure finale

Le R&S®EPL1000 prend également en charge la détermination conventionnelle du niveau avec une seule fréquence mesurée à la fois (analyse par étapes).la mesure peut être divisée en prévisualisation et mesure finale avec recherche de pic. Avec cette méthode, la mesure finale est généralement effectuée uniquement pour les points de fréquence critiques (piques) à l'aide d'un détecteur exigé par la norme avec un temps de mesure plus long,permettant de réduire considérablement le temps totalLa mesure préliminaire, la recherche de pic et la mesure finale avec évaluation peuvent être entièrement automatisées dans le R&S®EPL1000.
