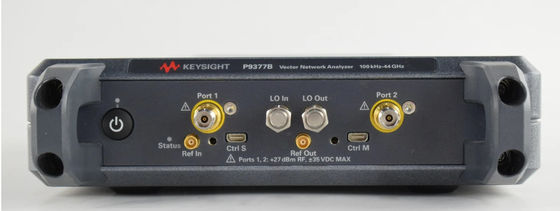

Forme compacte, aucun compromis

La série VNA de Keysight Streamline

La liberté de l'analyse de réseau portable ne signifie pas nécessairement un compromis de performance.Le VNA est emballé dans un châssis compact et contrôlé par un ordinateur externe doté de puissantes capacités et fonctionnalités de traitement des données. P93xxB offre d'excellentes performances dans l'analyse de réseau à usage général pour les composants passifs.Avec des applications logicielles telles que l'analyse du domaine temporel amélioré avec TDR et le retrait automatique des luminaires, vous pouvez facilement caractériser des composants passifs avec les mêmes performances qu'un système de banc.

Le VNA de la série Streamline utilise la même science de mesure que les autres VNA Keysight tels que le PNA, l'ENA et le PXI VNA.Une plateforme logicielle commune facilite le choix du bon niveau de performance pour répondre aux besoins budgétaires et de mesureCette similitude garantit la cohérence des mesures, la répétabilité et une interface commune de programmation à distance pour plusieurs instruments de R & D et de fabrication.

Pourquoi avoir choisi le P93xxB Streamline Series VNA?

• Le VNA le plus compact pour un partage facile entre les lieux d'essai

• Poids inférieur à 2 kg (modèles à 2 ports)

• Un large choix de gammes de fréquences jusqu'à 44 GHz

• Possibilité d'élargir le nombre de ports d'essai (maximum 8 ports)

• Les mesures, la compatibilité automatique des codes, la métrologie d'étalonnage et l'interface graphique intuitive sont les mêmes que les VNA Keysight de confiance

• Aucun dispositif de stockage de données pour les mesures dans un environnement classifié

• Prise en charge des modules d'étalonnage électronique (ECal) pour un étalonnage facile et rapide

Choisissez un logiciel qui répond à vos besoins

Les applications logicielles pour l'analyseur de réseau vectoriel Keysight Streamline Series vous permettent d'enquêter, de caractériser et de résoudre les problèmes de vos conceptions dans une variété d'applications de mesure.Les fonctionnalités sont mises à niveau sur le terrain et sont ajoutées via des clés de licence logicielle.

Le dispositif doit être équipé d'un dispositif de détection de l'eau.

Beaucoup d'appareils actuels ne disposent pas de connecteurs coaxiaux et sont placés dans des appareils afin de les mesurer dans un environnement coaxiale.Il est nécessaire d'éliminer avec précision les effets du luminaire pour obtenir une bonne mesure du dispositif soumis à l'essai (DUT).Auparavant, une modélisation compliquée dans un logiciel de simulation EM ou plusieurs normes d'étalonnage fabriquées à bord étaient nécessaires pour caractériser et retirer un appareil.

Le retrait automatique des luminaires (AFR) est le moyen le plus rapide de retirer un luminaire de la mesure.L'application ajoute un puissant assistant d'application pour vous guider à travers la caractérisation d'un appareil et de le supprimer de la mesureLes fichiers peuvent être enregistrés dans une variété de formats pour une utilisation ultérieure dans Streamline Series VNA.

Analyse du domaine temporel (S97010B)

Cette application permet à l'analyseur d'afficher les réponses de réflexion et de transmission dans le temps ou la distance.caractériser l'impédance des lignes de transmission et plus.

Analyse améliorée du domaine temporel avec TDR (S97011B)

Cette application permet à l'analyseur d'effectuer une analyse de domaine temporel améliorée pour des applications de données à grande vitesse.le S97011B permet des mesures et des évaluations plus détaillées, tels que les modes diagrame oculaire/masque. Les capacités de jitters et/ou d'emphase/égalisation permettent la simulation des signaux et de l'environnement du monde réel.S97011B couvre jusqu'à 44 GHz avec 10.2 psec temps de montée. L'étalonnage complet est disponible et la déviation automatique assure un enlèvement facile des appareils et des effets de la sonde.kits d'étalonnage mécanique ou ECal avec option CC (i.e. N443xD ou N469xD avec option 0DC) sont recommandés.
