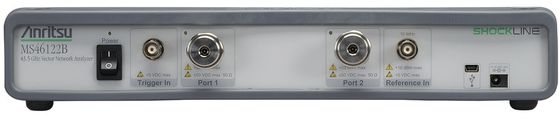

Description de l'analyseur de réseau vectoriel USB compact Anritsu MS46122B

La série ShockLineTM MS46122B est constituée de trois analyseurs de réseaux vectoriels compacts (VNA) contrôlés par ordinateur avec une plage de fréquences allant de 1 MHz à 8/20/43,5 GHz.La série bénéficie d'une technologie brevetée de VNA sur puce qui simplifie l'architecture VNA interne à haute fréquence, réduit le coût de l'instrument et améliore la précision et la répétabilité des mesures.

Tous les membres de la série ShockLine MS46122B sont des VNA à faible coût, entièrement inversés, à 2 ports destinés aux applications RF et micro-ondes au sein des organisations de fabrication, d'ingénierie et d'éducation.Les trois VNA ont une vitesse de balayage de 130 microsecondes par point et une plage dynamique supérieure à 100 dB, ce qui les rend adaptés à une variété d'applications de test de dispositifs, y compris la mesure de composants passifs 5G en mmWave.

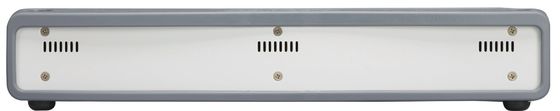

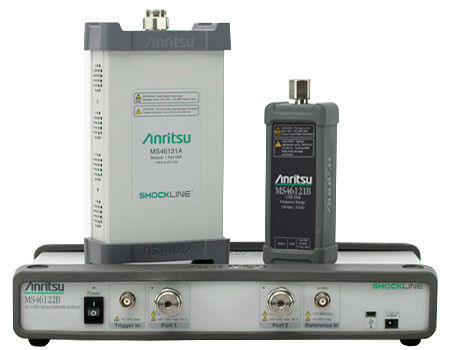

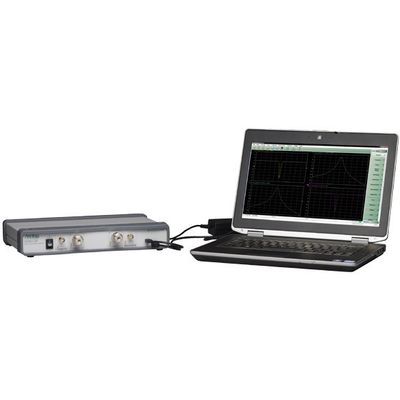

Ces VNA sont emballés dans un châssis 1U très compact et portable, sont contrôlés à l'extérieur via USB à partir d'un PC fourni par l'utilisateur et alimentés à l'aide d'une alimentation externe.La série de VNA ShockLine MS46122B est contrôlée à l'aide de la même interface utilisateur graphique (GUI) et du même logiciel de pilotage que le reste de la famille de VNA ShockLineLa série ne possède pas de mémoire intégrée, ce qui simplifie leur utilisation dans les applications sécurisées.Les performances de la série ShockLine MS46122B VNA sont idéales pour les applications de test de dispositifs passifs où la portabilité et l'efficacité de l'espace sont essentielles..

Caractéristiques de l'analyseur de réseau vectoriel compact USB Anritsu MS46122B

• Performance garantie jusqu'à 43,5 GHz avec les ports KTM étendus
• Le contrôle du PC tire parti de la puissance de traitement et des fonctionnalités de l'ordinateur externe
• Package compact de 1U pour une utilisation efficace de l'espace des bancs et des rayonnages
• L'absence de stockage de données embarqué élimine la nécessité de nettoyer les données dans les applications sécurisées
• Domaine temporel avec option de portage temporel permet une identification des défauts plus facile et plus rapide
• Une interface graphique commune au sein de la famille ShockLine réduit les coûts de commutation entre les modèles
• L'option logicielle Universal Fixture Extraction (UFX) fournit des outils avancés de dé-intégration pour l'extraction des appareils d'essai

Application de l'analyseur de réseau vectoriel USB compact Anritsu MS46122B

Test et dépannage des composants passifs RF et micro-ondes

• Connecteurs et câbles RF et micro-ondes
• Appareils de détection des ondes
• Amortisseurs
• Les accouplages
• Filtres
• Isolateurs
• Les appareils de circulation
• Changement de phase

Application d'intégration des systèmes

• Étalonnage du système
• Caractérisation de la perte de trajectoire
• Paramètres s généraux et mesures du domaine temporel

Applications pour les zones sécurisées

• Aucun stockage de données sur l'unité
• Contrôle sécurisé de l'ordinateur externe via une connexion USB directe

Applications de transfert de puissance sans fil

• Produit KQ
• Efficacité maximale

Options de l'analyseur de réseau vectoriel USB compact Anritsu MS46122B
