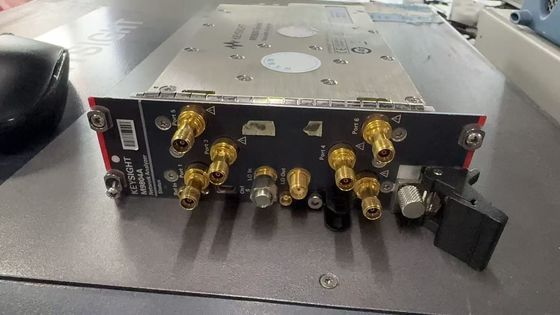

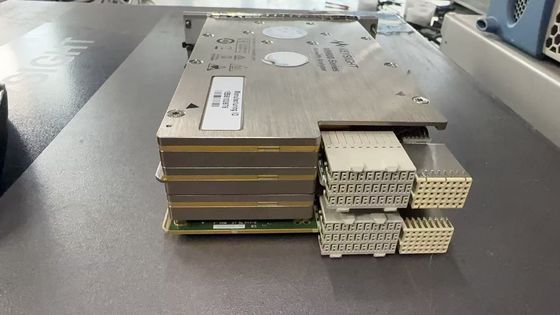

Analyseur de réseau vectoriel PXIe de la série M980xA

9 kHz à 4,5/6,5/9/14/20 GHz, port 2/4/6.

Pour les appareils de type à commande numérique

Comme les marges pour les dispositifs multiports deviennent plus serrées, votre équipement de test doit être un pas en avant. The Keysight M980xA PXIe Vector Network Analyzer (VNA) meets the most demanding multiport challenges with a true multiport architecture that offers exceptional performance no matter how many ports you use. Obtenez des informations plus approfondies sur vos appareils grâce au portefeuille le plus large d'applications de mesure disponibles pour les VNA PXI, y compris l'analyse du spectre, les mesures par RF pulsée et plus encore.La série M980xA offre les performances requises pour tester les composants passifsIl fournit les meilleures spécifications PXI VNA clés de sa catégorie telles que la plage dynamique, la vitesse de mesure, le bruit de trace et la stabilité thermique.Chaque module est un analyseur de réseau vectoriel complètement indépendant avec 2, 4 ou 6 ports jusqu'à 20 GHz, ou 2 ports jusqu'à 53 GHz. Les modules peuvent être facilement configurés comme une véritable VNA multi-ports en utilisant des modules supplémentaires installés dans le même châssis,et un VNA avec jusqu'à 50 ports peut être configuré dans un seul châssis pour des applications multi-portsTous les ports d'essai sont entièrement synchrones, de sorte que plusieurs ports peuvent être mesurés simultanément avec une correction d'erreur multiporte appliquée.

Définition Spécification (spécifications) 1

Les spécifications comprennent les bandes de protection pour tenir compte de la distribution de performance statistique attendue, les incertitudes de mesure,et les changements de performance dus aux conditions environnementalesToutes les spécifications et caractéristiques s'appliquent à une température supérieure à 25 °C ± 5 °C (sauf indication contraire).

Les conditions suivantes doivent être remplies:

• La température du module est comprise entre 37 et 50 °C (2 ports), 40 et 53 °C (4 ports) et 43 et 56 °C (6 ports).

• L'instrument a été allumé pendant 60 minutes avec l'application VNA en cours d'exécution.

• L'instrument est dans son cycle d'étalonnage

• L'instrument reste à une température ambiante stable (entre -10 °C et 55 °C) pendant 60 minutes avant de s'allumer.

Caractéristiques

Paramètre de performance que le produit devrait respecter avant de quitter l'usine, mais qui n'est pas vérifié sur le terrain et n'est pas couvert par la garantie du produit.Une caractéristique comprend les mêmes bandes de protection qu'une spécification. Fonctionnement typique (typique) attendu d'une unité moyenne à une température stable comprise entre 25 °C ± 5 °C pendant 60 minutes avant l'allumage et pendant le fonctionnement; n'inclut pas les bandes de protection.Il n'est pas couvert par la garantie du produit.

L'instrument doit être dans son cycle d'étalonnage.

Nominale (nom.)

Un terme général descriptif ou un paramètre de conception non testé et non couvert par la garantie du produit.Informations complémentaires Paramètre de performance qui est testé sur le produit échantillonné lors de la validation du projet. Il n'inclut pas les bandes de protection et n'est pas couvert par la garantie du produit.

Corrigé (résiduel) Indique les performances après correction d'erreur (étalonnage). Il est déterminé par la qualité des normes d'étalonnage et leur "connaissance", plus la répétabilité du système,la stabilité, et le bruit.

Non corrigé (brut) Indique le rendement de l'instrument sans correction d'erreur.
