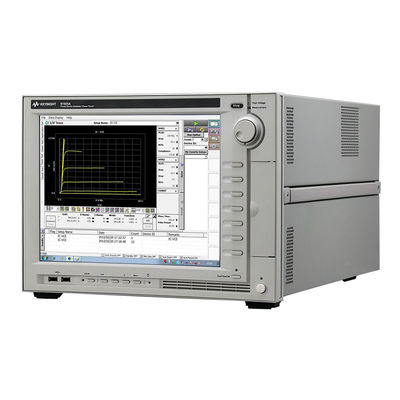

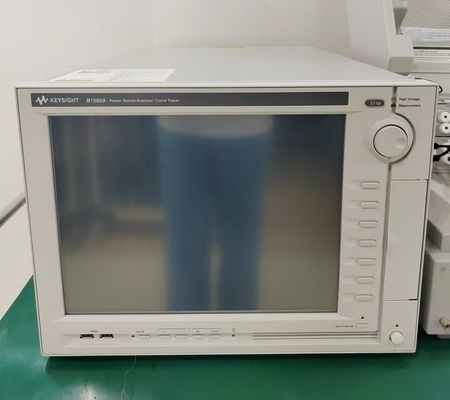

L'analyseur d'appareil d'alimentation B1505A / traceur de courbe

Description du produitLe système d'aiguilleur de la clé (Agilent) B1505A

The Agilent B1505A Power Device Analyzer / Curve Tracer is the only single box solution available today with the capability to characterize high power devices from the sub-picoamp level up to 3000 volts and 40 ampsCes capacités couvrent l'évaluation de nouveaux dispositifs électriques utilisant des matériaux à large bande comme le carbure de silicium (SiC) ou le nitrure de gallium (GaN).Le B1505A a des modules distincts qui prennent en charge le courant élevé (HCSMU) et la haute tension (HVSMU)Le B1505A prend également en charge une SMU de haute puissance (jusqu'à 1 A/200 V) et une unité de mesure de capacité multifréquence (jusqu'à 5 MHz).Sa construction modulaire de dix fentes vous permet de configurer le B1505A exactement comme vous le souhaitez.

L'environnement logiciel B1505A permet aux utilisateurs de vérifier les caractéristiques de l'appareil et de détecter les défauts de l'appareil avec la commodité d'un traceur de courbe.le B1505A prend en charge la commande par bouton rotatif de la variable de balayage indépendante pour une évaluation intuitive et en temps réel de paramètres tels que la tension de panneLes informations et données de configuration de mesure peuvent être automatiquement stockées sur le disque dur intégré du B1505A et transférées sur des clés mémoire USB ainsi que sur d'autres périphériques de stockage portables.Il est également facile d'imprimer des données graphiques de mesure et de les copier et coller dans des rapports lorsque les résultats de l'analyse sont résumés.

Une solution appropriée d'appareils d'essai est extrêmement importante, à la fois pour assurer la sécurité (en raison des hautes tensions et courants utilisés) et pour prendre en charge la grande variété de types de dispositifs de puissance.Une limitation antérieure des traceurs de courbe était que certains dispositifs de puissance ne pouvaient pas être évalués en raison de leur tailleCependant, l'appareil de test du B1505A peut accepter une grande variété de dispositifs, tels que les MOSFET de puissance, les diodes et les IGBT,indépendamment de leur taille ou de leur forme via un adaptateur d'appareil de grande taille avec des modules d'appareil personnalisablesEn outre, le mécanisme de verrouillage intégré de l'appareil d'essai garantit que des tensions et des courants élevés peuvent être appliqués aux appareils d'essai en toute sécurité.

Agilent peut fournir un kit de conversion qui permet aux utilisateurs B1500A existants de convertir leur ordinateur principal B1500A en ordinateur principal B1505A.Cela permet aux utilisateurs actuels de B1500A d'élargir les capacités de mesure de tension et de courant de leur instrument sans avoir à acheter un nouvel instrument.

Microsoft et Windows sont des marques déposées aux États-Unis de Microsoft Corp.

Caractéristique deLe système d'aiguilleur de la clé (Agilent) B1505A

• 3000 V/40 Un instrument doté à la fois d'un traceur de courbe et d'un analyseur
• Configuration flexible avec dix emplacements pour modules HPSMU, HVSMU, HCSMU et MFCMU
• Mesure sûre et précise des dispositifs d'alimentation (à la fois sur plaquette et emballés).Le dispositif de test haute puissance en option prend en charge une large gamme de types de paquets et l'adaptateur de test disponible émule les sorties de traceur de courbe Tektronix pour les applications anciennes
• Analyse de données hors ligne et développement de tests d'applications via le logiciel Desktop EasyEXPERT

Liste des options pourLe système d'aiguilleur de la clé (Agilent) B1505A

Spécifications et attributsLe système d'aiguilleur de la clé (Agilent) B1505A

Capacités d'approvisionnement

• SMU haute tension peut fournir 1500V à 8 mA ou 3000V à 4 mA (pulsé ou CC); largeurs d'impulsion de 500 μs à 2 s
• SMU à courant élevé peut fournir 20 A à 20 V (pulsé) et 1 A à 40 V (DC); largeurs d'impulsion de 50 μs à 1 ms
• En utilisant l'adaptateur SMU à double courant élevé, la plage d'approvisionnement peut être étendue à 40 A à 20 V (pulsé) et 2 A à 40 V (DC)
