Caractéristiques et avantages

• Mesures paramétriques CC haute résolution avec le 370B (résolution jusqu'à 1 pA ou 2 µV)
• Source de haute tension et de courant avec le 371B (jusqu'à 3 000 V ou 400 A)
• Mesures de curseur intégrées - Point, fenêtre et ligne de fonction
• Mesures de détection Kelvin
• Mode de mesure par balayage
• Comparaison et moyenne des formes d'onde
• Entièrement programmable
• Le lecteur de disquette de 1,44 Mo stocke la configuration et le bitmap des courbes
• Copie papier directe avec une imprimante tierce

Applications

• Caractérisation paramétrique des semi-conducteurs
• Analyse des échecs
• Génération de fiches techniques
• Essai de fabrication
• Surveillance des processus et contrôle de la qualité
• Inspection entrante
• Correspondance des composants

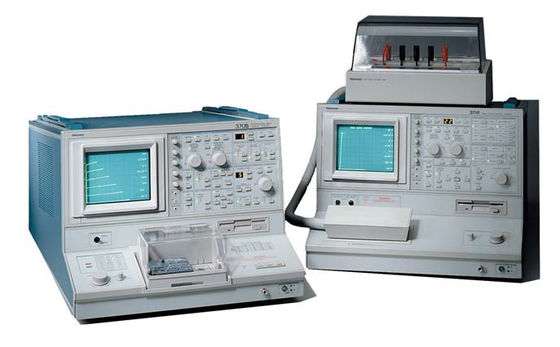

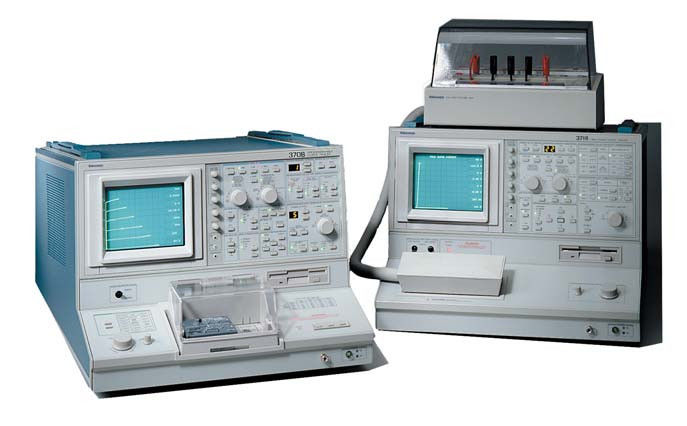

Traceurs de courbes programmables 370B et 371B

Les traceurs de courbe Tektronix offrent puissance et polyvalence pour tester les caractéristiques CC des dispositifs semi-conducteurs. Les traceurs de courbes 370B et 371B combinent un panneau avant simple à utiliser, une acquisition et un affichage numériques et une programmabilité pour répondre à une variété de besoins d'applications.

Dans le laboratoire de R&D, les traceurs de courbes Tektronix sont utilisés pour la caractérisation de nouvelles conceptions, l'extraction des paramètres SPICE, l'analyse des défaillances et la génération de fiches techniques. Lors des tests de fabrication, les traceurs de courbes Tektronix sont utilisés pour vérifier la qualité des appareils et la surveillance des processus. Ils sont également utilisés pour l'inspection à l'arrivée afin de vérifier les performances des appareils, d'effectuer une analyse des pannes et de faire correspondre les composants.

La norme mondiale pour les traceurs de courbes haute résolution

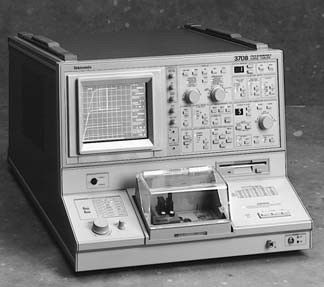

370B

Le 370B, la norme mondiale en matière de traceurs de courbes haute résolution, offre une capacité d'alimentation jusqu'à 20 A/2 000 V combinée à une résolution de mesure de 1 pA et 50 µV. Le 370B effectue la caractérisation paramétrique CC des circuits intégrés, transistors, thyristors, diodes, SCR, MOSFET, composants électro-optiques, cellules solaires, relais statiques et autres dispositifs semi-conducteurs. Il dispose d'une source de bouton-poussoir et d'une configuration de mesure, ce qui permet de passer facilement d'un test à l'autre.

Le leader du secteur des traceurs de courbes haute puissance

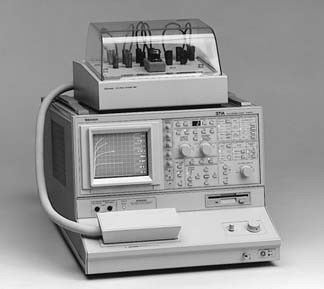

371B

Le 371B, leader du secteur des traceurs de courbes haute puissance, effectue la caractérisation paramétrique CC sur une grande variété de semi-conducteurs de puissance, notamment les thyristors, les SCR, les IGBT et les MOSFET de puissance. Le mode collecteur haute tension permet de tester les caractéristiques d'arrêt d'un appareil jusqu'à 3 000 volts. Le mode collecteur pulsé à courant élevé fournit des impulsions de courant de sortie supérieures à 400 ampères en crête pour tester les caractéristiques actives et permet des tests à haute puissance jusqu'à 3 000 watts. En mode de mesure par balayage, le 371B construit automatiquement une famille de courbes tout en stimulant l'appareil avec des impulsions à faible rapport cyclique. Grâce à cette capacité, les courbes de puissance peuvent être affichées sans échauffement excessif de l'appareil.

Contrôle programmable interactif

Le contrôle interactif de toutes les mesures des 370B et 371B s'effectue à partir du panneau avant complet ou via le GPIB. Chaque paramètre de fonctionnement peut être contrôlé à l'aide du contrôleur GPIB. Les pilotes LabView des séries 370B et 371B sont disponibles surTektronix.comsite web. Ces pilotes disposent de nombreux éléments de base pour créer une solution de mesure personnalisée.

Stockage et rappel des configurations et des courbes numérisées

Jusqu'à 80 courbes caractéristiques numérisées peuvent être stockées sur une disquette ou dans une mémoire interne non volatile et rappelées par simple pression sur un bouton. Une courbe en direct peut ensuite être comparée à une courbe précédemment stockée pour évaluer la dérive de température ou d'autres changements dans les paramètres de fonctionnement. Pour faciliter l'identification des données, jusqu'à 24 caractères de texte peuvent être utilisés pour étiqueter ou annoter les données de courbe.

Les paramètres de fonctionnement peuvent être ajustés, stockés et rappelés à l'aide de plusieurs méthodes de stockage, notamment la mémoire système des 370B et 371B, le lecteur de disquette intégré de 1,44 Mo, ou envoyés en externe via le contrôleur GPIB.

Curseur automatisé

Les 370B et 371B proposent trois modes de mesure du curseur. Le curseur à points permet une lecture directe sur l'écran de la tension, du courant, du gm ou du DC bêta à tout moment. Le curseur de la fenêtre peut être positionné entre deux courbes pour mesurer un petit signal bêta ou gm et peut également être utilisé pour des tests visuels go/no-go. Le curseur de ligne de fonction fournit une lecture à l'écran d'une pente ou d'une valeur d'origine.

Mode de mesure par balayage

En mode de mesure par balayage, le traceur de courbe construit automatiquement une famille de courbes. Le 371B y parvient avec des impulsions à faible rapport cyclique. Grâce à cette capacité, les courbes de puissance peuvent être affichées sans échauffement excessif de l'appareil.

Impressions directes sur papier

Les données de sortie de courbe peuvent être envoyées directement depuis les 370B et 371B vers une imprimante thermique Citizen iDP-3240. L'impression peut continuer pendant que les 370B et 371B effectuent les tâches suivantes.

Caractéristiques

Caractéristiques du traceur de courbe 370B

Fourniture de collectionneur

Puissance de crête disponible

Gamme 16, 80 et 400 V -0,08, 0,4, 2, 10, 50, 220 W.

Gamme 2 000 V -0,08, 0,4, 2, 10, 50 W.

Paramètres d'alimentation variables du collecteur en % de la tension de crête maximale -0 à 100 % par incréments de 0,1 %.

Plage de compensation de boucle (typique) -au moins 100 pF.

Générateur d'étapes

Précision

Incrémentiel -1,5%.

Absolu -Moins de 1,5 % de la sortie totale + 3 % x réglage STEP AMPLITUDE + 1 mV ou 1 nA.

Plage de contrôle de décalage -Variable de -10 à +10 fois STEP AMPLITUDE.

Résolution -Réglage de l'AMPLITUDE x 1 %.

Mode actuel

Plage d'amplitude -50 nA à 200 mA dans une séquence 1-2-5 de 21 étapes.

Courant maximal -Réglage STEP AMPLITUDE 20x, réglage STEP AMPLITUDE 10x lorsque le contrôle est réglé sur 200 mA.

Tension maximale -Au moins 10 V.

Courant de décalage maximum opposé -AMPLITUDE DE PAS 10x.

Volts opposés maximum -Moins de 15 V.

Ondulation Plus Bruit -Moins de 0,5 % x AMPLITUDE DE PAS + 10 nA.

Mode tension

Plage de commutation d'amplitude -50 mV à 2 V, dans une séquence 1-2-5 de 6 étapes.

Tension maximale -AMPLITUDE DE PAS 20x.

Courant maximal -Au moins 500 mA à 10 V ou moins, au moins 200 mA à 15 V, au moins 10 mA à 40 V.

Limitation du courant de court-circuit -500 mA, +50 %, -20 %.

Courant de décalage maximum opposé -AMPLITUDE DE PAS 10x.

Courant opposé maximum -Moins de 20 mA.

Ondulation Plus Bruit -Moins de 0,5 % x AMPLITUDE DE PAS + 10 mV.

Tarifs échelonnés -2x fréquence de ligne (1 x fréquence de ligne en mode d'alimentation du collecteur AC). Les étapes se produisent à une tension de collecteur nulle.

Pas pulsés -80 µs ou 300 µs de large, ±10 %.

Étapes et polarité de décalage -Correspond à la polarité d'alimentation du collecteur lorsque STEP GENERATOR POLARITY INVERT est désactivé. À l'opposé de la polarité d'alimentation du collecteur lorsque STEP GENERATOR POLARITY INVERT est sélectionné ou que le commutateur de CONFIGURATION est réglé sur BASE COMMON. La configuration BASE COMMON désactive l'INVERSION DE POLARITÉ DU GÉNÉRATEUR D'ÉTAPE.

Nombre d'étapes -Varie de 0 à 10.

Alimentation AUX

Gamme -De -40 à +40 volts, avec une résolution par pas de 20 mV.

Précision (typique) -Dans les 50 mV + 1,5 % de la sortie totale.

Courant de sortie -Au moins 100 nA à ±20 V.

Au moins 10 mA à ±40 V.

Ondulation Plus Bruit -Moins de 50 mVpp.

Système de déflexion verticale hors magasin

Courant de collecteur/base

Gamme -1 µA/div à 2 A/div dans une séquence 1-2-5.

X10 MAG étend la sensibilité maximale à 100 nA/div (résolution 1 nA).

Précision (typique) -Dans les 2 % de la lecture du curseur WINDOW + 0,1 x réglage VERT/DIV.

Courant de l'émetteur

Gamme -1 nA/div à 2 mA/div dans une séquence 1-2-5 X10 MAG étend la sensibilité maximale à 100 pA/div.

Précision (typique) -Dans les 2 % de la lecture du curseur WINDOW + 0,1 x paramètres VERT/DIV + 1 nA.

Bruit ou ondulation affiché maximum -En fonction du réglage de MAX PEAK VOLTS.

Affichage du générateur de pas

Gamme -1 étape/division.

1 pas/10 divisions avec X10 MAG.

10 marches/division avec STEP MULTI .1x.

Précision -Dans une division de 0,3.

Décalage d'affichage (typique)

Gamme -±10 divisions avec une résolution de 0,1 div.

Précision -Dans les 1,5 % du décalage + 0,1 x réglage VERT/DIV.

Affichage X10 MAG (typique)

Précision -Dans les 1,5 % de la lecture du curseur de la fenêtre + 0,3 x réglage VERT/DIV.

Affichage inversé (typique)

Précision -Dans les limites du paramètre 0,1 x VERT/DIV.

Acquisition verticale de stockage numérique

Convertisseur A/D

Résolution -10 bits pour 10,24 divisions, 100 comptes par division.

Max. Points de données -1024.

Max. Taux d'échantillonnage -Fréquence de ligne x 1024.

Min. Taux d'échantillonnage -Fréquence de ligne x 2.

Courant de collecteur/base

Gamme -1 µA/div à 2 A/div dans une séquence 1-2-5.

X10 MAG étend la sensibilité maximale à 100 nA/div (résolution 1 nA).

Précision -À moins de 1,5 % de la lecture du curseur DOT +0,05 x réglage VERT/DIV.

Courant de l'émetteur

Gamme -1 nA/div à 2 mA/div dans une séquence 1-2-5.

X10 MAG étend la sensibilité maximale à 100 pA/div (résolution de 1 pA).

Précision -À moins de 1,5 % de la lecture du curseur DOT +0,05 x réglage VERT/DIV + 1 nA.

Affichage du générateur de pas

Gamme -1 pas/division, 1 pas/10 divisions avec X10 MAG, 10 pas/division avec STEP MULTI .1x.

Précision -Dans une division de 0,3.

Décalage d'affichage (typique)

Gamme -±10 divisions avec une résolution de 0,1 div.

Précision -Dans les 1,5 % du décalage + 0,06 x réglage VERT/DIV.

Affichage X10 MAG (typique)

Précision -Dans les 1,5 % de la lecture du curseur de la fenêtre + 0,3 x réglage VERT/DIV.

Affichage inversé (typique)

Précision -Dans la plage de réglage 0,04 x VERT/DIV.

Système de déflexion horizontale hors magasin

Volts du collecteur

Gamme -50 nV/div à 500 V/div dans une séquence 1-2-5.

X10 MAG étend la sensibilité maximale à 5 mV/div (résolution de 50 µV).

Précision (typique) -Dans les 2 % de la lecture du curseur WINDOW + 0,1 x réglage HORIZ/DIV.

Volts base/émetteur

Gamme -50 mV à 5 V/div dans une séquence 1-2-5.

X10 MAG étend la sensibilité maximale à 5 mV/div (résolution de 50 µV).

Précision (typique) -Dans les 2 % de la lecture du curseur WINDOW + 0,1 x réglage HORIZ/DIV.

Affichage du générateur de pas

Gamme -1 pas/division, 1 pas/division avec X10 MAG, 10 pas/division avec STEP MULTI .1x.

Précision -Dans une division de 0,3.

Décalage d'affichage

Gamme -±10 divisions par pas de 0,1 division.

Précision -Dans les 1,5 % du décalage +0,1 x réglage HORIZ/DIV.

Écran X10 MAG

Précision -Dans les 1,5 % de la lecture du curseur de la fenêtre + 0,3 x réglage HORIZ/DIV.

Afficher Inverser

Précision -Dans les limites du paramètre 0,1 x HORIZ/DIV.

Acquisition horizontale de stockage numérique

Convertisseur A/D

Résolution -10 bits pour 10,24 divisions, 100 comptes par division.

Max. Points de données -1024.

Max. Taux d'échantillonnage -Fréquence de ligne x 1024.

Min. Taux d'échantillonnage -Fréquence de ligne x 2.

Volts du collecteur

Gamme -50 mV/div à 500 V/div dans une séquence 1-2-5.

X10 MAG étend la sensibilité maximale à 5 mV/div (résolution de 50 µV).

Précision -Dans les 1,5 % de la lecture du curseur DOT + 0,05 x réglage HORZ/DIV.

Modes d'acquisition

Normal, Enveloppe et Moyenne. L'enveloppe est verticale ou horizontale. La moyenne est une moyenne mobile avec un poids de 1/16.

Sécurité

Normes respectées -UL3111-1, CAN/CSA C22.2 NO. 1010.1, EN 61010-1 avec deuxième amendement.

Caractéristiques du traceur de courbe 371B

Fourniture de collectionneur

Modes (polarités positives et négatives pour les deux modes) -Courant élevé : impulsions de 250 µs avec crête maximale de 30 V.

Haute tension : onde sinusoïdale entièrement redressée avec une crête maximale de 3 000 V.

Modes de polarité -NPN+.

PNP-.

Gamme d'alimentation variable des collecteurs -Variable en continu de 0 % à 100 % par incréments de 0,1 %.

Compensation de boucle (mode haute tension) -La capacité parasite entre la borne du collecteur et la terre est compensée jusqu'à un maximum de 100 pF.

Taux de répétition de l'alimentation du collecteur pulsé -

3 kW : 1/4 (0,25 x) de fréquence de ligne.

300 W : 1/2 (0,5 x) fréquence de ligne.

Largeur d'impulsion (demi-amplitude) -250 µs ±10 % (plus de 30 % de l'alimentation du collecteur).

Disjoncteurs -Les alimentations haute tension et courant élevé sont toutes deux équipées de disjoncteurs qui fonctionnent indépendamment. Le disjoncteur de sortie à courant élevé s'ouvre automatiquement en cas de surintensité. Les deux disjoncteurs peuvent être actionnés manuellement.

Générateur d'étapes

Plage de contrôle de décalage -Variable 0 à 10 fois le réglage STEP/OFFSET AMPLITUDE. Cependant, 0 à 5 fois lorsque STEP/OFFSET AMPLITUDE est de 5 V ou 2 A.

Nombre d'étapes -0 à 10. Cependant, 0 à 5 lorsque STEP/OFFSET.

Polarité de pas -Positif, Négatif.

Taux de pas -

Impulsion:

3 kW : 1/4 (0,25x) la fréquence secteur, 300 W : 1/2 (0,5X) la fréquence secteur.

Marche d'escalier :

300 W, 3 W, 300 mW, 30 mW : 2x la fréquence secteur.

Mode actuel

Plage d'amplitude

Étape normale -1 µA à 2 mA en séquence 1-2-5. ALIMENTATION COLLECTEUR MODE HAUTE TENSION (30 W/3 W et 300 mW/30 mW).

Pas pulsé -1 mA à 2 A dans la séquence 1-2-5. ALIMENTATION DU COLLECTEUR MODE COURANT ÉLEVÉ (3 kW/300 W).

Courant maximal -20 x amplitude de pas, sauf 10 fois l'AMPLITUDE DE PAS/DÉCALAGE lorsque la commande est réglée sur 2 A par pas.

Tension maximale -12 V ±30 %.

Précision : Au moins 5 V.

Ondulation Plus Bruit -À moins de 1 % de STEP AMPLITUDE + 10 nA.

Mode tension

Plage d'amplitude de pas -200 mV à 5 V en séquence 1-2-5.

Limitation du courant de court-circuit -100 mA +50 %, -20 %.

Tension maximale -10 x STEP AMPLITUDE, avec réglage 5 V.

20 x AMPLITUDE PAS, sauf réglage 5 V.

Ondulation Plus Bruit -À moins de 1 % de l’AMPLITUDE + 10 mV.

Système de déflexion verticale

Plage de courant du collecteur (lc)

Puissance de crête de 3 kW -1 A/DIV à 50 A/DIV.

Puissance de crête de 300 W -500 mA/DIV à 5 A/DIV.

Puissance de crête de 30 W -100 µA/DIV à 5 mA/DIV.

Puissance de crête de 3 W -10 µA/DIV à 500 µA/DIV.

Puissance de crête de 0,3 W -10 µA/DIV à 500 µA/DIV.

Puissance de crête de 0,03 W -1 µA/DIV à 50 µA/DIV.

Courant du collecteur (lc) Précision -À moins de 0,1 DIV des lignes du graticule vertical.

Courant du collecteur (lc) Précision du curseur -À moins de 1,5 % de la lecture +0,1 DIV du paramètre CURRENT/DIV.

Système de déflexion horizontale

Plage de tensions d'alimentation du collecteur (Vce)

3 kW, puissance de crête de 300 W -100 mV/DIV à 5 V/DIV dans une séquence 1-2-5.

30 W, puissance de crête de 3 W -50 V/DIV à 500 V/DIV dans une séquence 1-2-5.

300 mW, 30 mW de puissance maximale -5 V/DIV à 50 V/DIV dans une séquence 1-2-5.

Plage de volts du générateur pas à pas (Vbe) -100 mV/DIV à 5 V/DIV dans une séquence 1-2-5.

Précision des volts du générateur de pas (Vbe) -À moins de 0,1 DIV des graticules horizontaux.

Acquisition de stockage numérique

Convertisseur A/D

Résolution -10 bits pour 1024 divisions, 100 points par division.

Tolérance -Dans un délai de ±2 comptes.

Max. Point de données -1024.

Max. Taux d'échantillonnage -1024 x fréquence de ligne.

Min. Taux d'échantillonnage -1/8 x fréquence de ligne.

Sécurité

Normes respectées -UL3111-1, CAN/CSA C22.2 NO. 1010.1, EN 61010-1 avec deuxième amendement.
