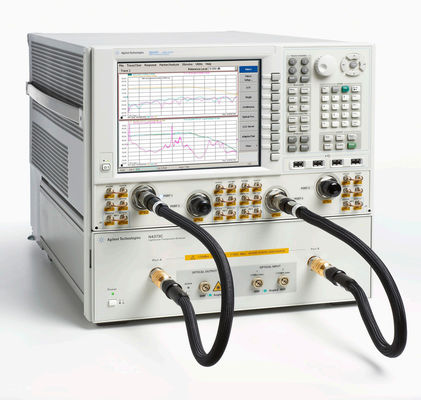

Informations générales sur Agilent N4373CAnalyseur de composants d'ondes lumineuses

L'analyseur de composants d'ondes lumineuses (LCA) N4373C d'Agilent offre une bande passante de modulation de 50/67 GHz, ce qui en fait le choix idéal pour développer et caractériser des composants électro-optiques, pour le prochain 40G/10GbE tel que défini dans la norme IEEE802.3ba.

Précision

Pour ces systèmes de transmission optique modernes dotés de schémas de modulation avancés, il est essentiel que les composants électro-optiques aient une fonction de transfert S21 très plate en amplitude et en retard. Cette performance ne peut être obtenue qu'avec le test électro-optique du paramètre S fourni par le N4373C LCA.

De plus, une caractérisation rapide, précise, reproductible et traçable de ces composants électro-optiques, tels que les lasers, les modulateurs et les détecteurs, est nécessaire pour garantir les performances en termes de bande passante de modulation, de gigue, de gain et de distorsion.

En optimisant la conception électrique et optique du N4373C pour réduire le bruit et l'ondulation, la précision a été améliorée de plus d'un facteur 2 par rapport à son prédécesseur, le LCA 86030A 50 GHz. Cette précision accrue améliore le rendement des tests effectués avec le N4373C en réduisant les marges nécessaires pour réussir les appareils testés.

Cette conception avancée, associée à un émetteur et un récepteur à température stabilisée, garantit des mesures répétables pendant des heures sans réétalonnage.

Solution clé en main

Le N4373C « clé en main » entièrement intégré permet de réduire les délais de mise sur le marché, par rapport au développement fastidieux d'une configuration faite maison. De plus, vous obtenez un instrument de test entièrement spécifié, facile à transférer et fiable. Avec des spécifications garanties, Agilent prend la responsabilité de vous fournir des résultats de test précis et traçables qui ne peuvent être obtenus que dans une solution clé en main.

Productivité élevée

Le N4373C réalise des mesures rapides en incluant l'analyseur de réseau de performances E8361/63C. Un nouveau concept d'étalonnage unique réduit considérablement le temps de configuration à plusieurs minutes maximum, en fonction des paramètres de mesure sélectionnés. Cela se traduit par une productivité accrue en R&D ou dans l’atelier de fabrication.

Grâce aux capacités de mesure avancées de l'analyseur de réseau, toutes les caractéristiques liées aux paramètres S de l'appareil testé, telles que la réactivité et la fréquence de coupure de 3 dB, peuvent être qualifiées avec le nouvel analyseur de composants d'ondes lumineuses N4373C de 10 MHz à 40/50/67. GHz.

Analyseur de réseau

Le N4373C LCA est basé sur le nouvel analyseur de réseau E8361/63C ou sur le tout dernier analyseur de réseau N5245A avec une interface utilisateur identique et bien connue sur tous les analyseurs de réseau Agilent.

Précision absolue de la réponse en fréquence

• ± 1,2 dB à 50 GHz (typique)
• ± 1,8 dB à 65 GHz (typique)

Précision relative de la réponse en fréquence

• ± 0,8 dB à 50 GHz (typique)
• ± 1,3 dB à 65 GHz (typique)

Plancher de bruit

• -60(55) dB(A/W) pour les mesures O/E à 50(65) GHz
• -64(59) dB(W/A) pour les mesures E/O à 50(65) GHz

Logiciel d'analyse de composants Lightwave version 2.3

Avec une plage de fréquence de modulation allant jusqu'à 67 GHz et une excellente précision, le N4373C prend en charge le test des paramètres S des composants électro-optiques pour les systèmes de transmission IEEE 802.3ba, ainsi que les applications radio sur fibre (RoF) et aérospatiales et de défense (A&D) dans le Gamme de fréquences de 60 GHz.

Le délai de commercialisation le plus rapide peut être obtenu en testant le paramètre S électro-optique avec le N4373C et vous permet de vous concentrer sur le développement de vos composants hautes performances.

Une configuration de mesure rapide et facile augmente la productivité car les étapes d'étalonnage électrique fastidieuses sont automatisées et l'étalonnage optique par l'opérateur n'est plus nécessaire.

Avantages supplémentaires :

• Mesures équilibrées désormais jusqu'à 67 GHz (nouveau)
• Entrée de source optique externe pour test à toutes les longueurs d'onde entre 1300 et 1600 nm
• Transmetteur interne sélectionnable 1310 et 1550 nm pour prendre en charge le test de composants IEEE 802.3ba
• Compteur de puissance moyenne intégré pour un test rapide de la puissance de l'émetteur
• La puissance de sortie de l'émetteur optique sélectionnable par l'utilisateur permet de s'adapter aux conditions de test cibles
• Plus de 10 fois plus rapide que le 86030A, accélère la productivité

​​Spécifications de l'émetteur et du récepteursur Analyseur de composants d'ondes lumineuses Agilent N4373C

Informations de commande of Analyseur de composants d'ondes lumineuses Agilent N4373C

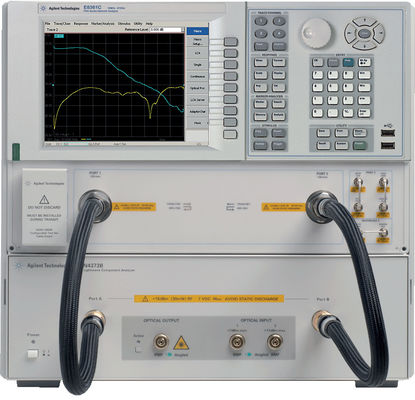

Le N4373C se compose d'un ensemble de test optique et d'un analyseur de réseau électrique connectés mécaniquement. Pour protéger votre investissement dans l'analyseur de réseau, Agilent propose l'intégration d'un PNA déjà possédé avec l'ensemble de test optique répertorié ci-dessous.
