• Options de mode de vitesse d'état jusqu'à 4 Gb/s
• Le mode d'état d'échantillonnage quadripartite fournit quatre échantillons à deux seuils différents à partir d'un seul point de sonde
• Paramètres d'hystérésis d'horloge pour le mode d'état
• Mode de synchronisation de la profondeur de mémoire complète jusqu'à 10 GHz
• Options de profondeur de mémoire pouvant aller jusqu'à 400 Mb (400 Mb de temps de canal complet, 800 Mb de temps de canal 1⁄2 et 1,6 Gb de temps de canal 1⁄4)
• Interface de décalage pour les modes de chronométrage
• Technologie de numérisation oculaire avec des incréments de numérisation allant jusqu'à 5 ps x 5 mV
• 12.5 GHz, zoom en profondeur de 256K

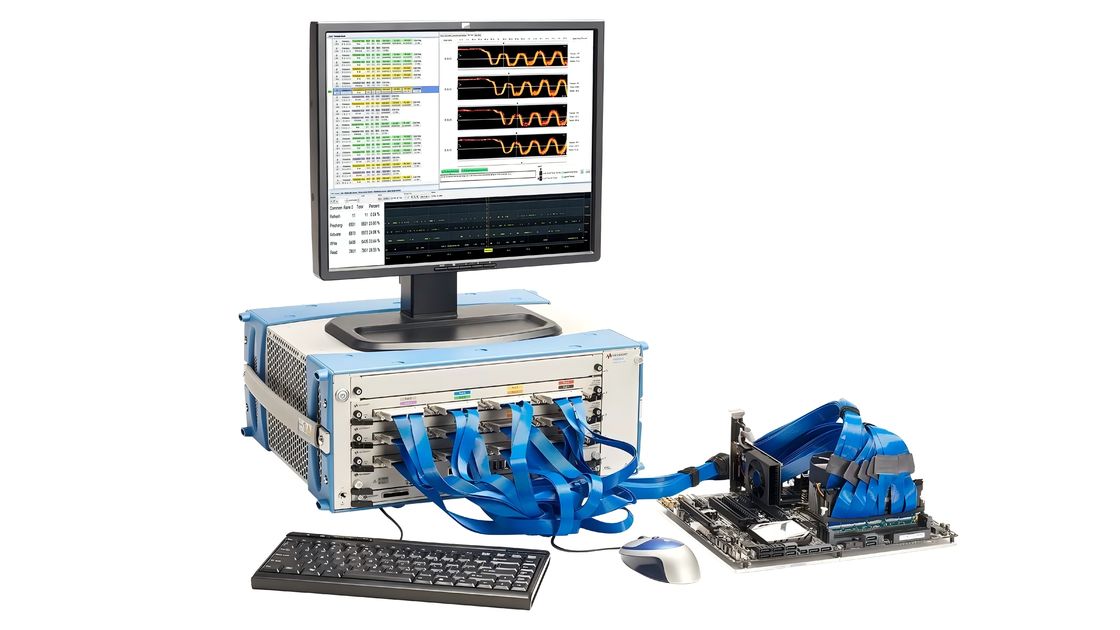

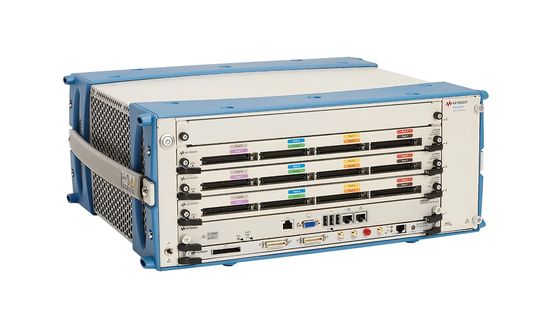

Module d'analyseur logique Keysight U4164A

avec des options jusqu'à 4 Gb/s en mode d'état et 10 GHz en mode de synchronisation

Description du produit

Les technologies Keysight, Inc. U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/s. Le module U4164A d'analyseur logique offre les fonctionnalités uniques suivantes qui vous permettent d'effectuer des mesures et d'atteindre des niveaux de compréhension inaccessibles avec d'autres analyseurs logiques:

Le mode d'état d'échantillonnage quadripartite fournit quatre échantillons avec deux paramètres de seuil différents à partir d'une connexion à une seule touche aux signaux de données à grande vitesse soumis à l'essai 1.

¢ mode double échantillonnage, double état de seuil

L'hystérésis par horloge permet à l'utilisateur de définir une plage d'hystérésis autour du seuil d'horloge

¥10 GHz 1⁄4 canal mode de synchronisation conventionnel et de synchronisation transitoire 2

¢Outil logiciel pour le décalage temporel

Option de profondeur de mémoire de 400 Mb (échantillon)

¢Quatre options de vitesse correspondant au taux d'horloge d'état, au taux de données et aux taux d'échantillonnage du mode de chronométrage

Applications

¢validation fonctionnelle des systèmes de mémoire et des autres systèmes numériques à haut débit fonctionnant jusqu'à 4 Gb/s

¢ Débogage du matériel et des logiciels dans les systèmes numériques à haut débit fonctionnant jusqu'à 4 Gb/s

¢Introduction qualitative de l'intégrité du signal au niveau du bus à l'aide d'un scanner oculaire ou d'un scanner oculaire DDR

Caractéristiques

- Capture d'état jusqu'à 4 Gbps sur 68 canaux, 2,5 Gbps sur 136 canaux par module

¢ Capture fiable de données sur des ouvertures oculaires aussi petites que 100 ps par 100 mV

Zoom de synchronisation à 12,5 GHz avec mémoire d'échantillon de 256 K

¢ Profondeur de mémoire allant jusqu'à 400 M d'échantillons

Une large variété de solutions de sonde, y compris BGA, interposer, mid-bus et lignes volantes

¢ Jusqu'à 10 880 chaînes dans un système utilisant le multiframe

Valeur utilisateur

¢Confiance dans les mesures d'état avec des ouvertures oculaires de signal aussi petites que 100 ps par 100 mV

¢Voir rapidement les informations sur l'intégrité du signal en quelques minutes sur tous les bus de votre conception dans une grande variété de conditions de fonctionnement

¢Mettre en place rapidement et facilement des mesures DDR et LPDDR complexes

Options de vitesse d'état de 350 MHz, 700 MHz, 1,4 GHz et 2,5 GHz: Achetez le niveau de capacité de capture de vitesse d'état dont vous avez besoin maintenant et mettez à niveau à mesure que vos besoins de vitesse d'état augmentent.L'option de vitesse d'état 5 GHz vous permet de capturer les vitesses les plus élevées (jusqu'à 4 Gb/s) pour les systèmes de mémoire DDR/LPDDR

Mode d'état à double échantillonnage: définir des positions et des seuils d'échantillonnage distincts pour les captures de lecture/écriture DDR/LPDDR pour des débits de données inférieurs à 2500 Mb/s à partir d'un point de sonde

Mode d'état quad-échantillonnage: définir des positions et des seuils d'échantillonnage distincts pour les captures de lecture/écriture DDR/LPDDR et de bord montant/baissant pour des débits de données supérieurs à 2500 Mb/s à partir d'un point de sonde

L'hystérésis de l'horloge: éviter un faux prélèvement sur les entrées bruyantes de l'horloge lorsque les horloges différentielles s'éteignent

Mode de chronométrage conventionnel et transitoire de quart de canal à 10 GHz: Identifier les problèmes de chronométrage dans les traces profondes avec une résolution d'échantillon élevée

Option de profondeur de mémoire de 400 Mb (échantillon): Capturez plus d'activité du système afin de déboguer des problèmes complexes lorsque le symptôme et la cause profonde sont largement séparés dans le temps

Mode d'état à quatre échantillons

Le mode d'état à quatre échantillons permet de prendre quatre échantillons avec deux seuils de réglage différents à partir d'une connexion à une seule touche aux signaux de données à grande vitesse en cours d'essai.Il en résulte quatre positions d'échantillonnage uniques à deux seuils uniques.La connexion à une seule touche préserve l'espace de routage de la sonde et minimise la charge de la sonde sur les systèmes numériques à grande vitesse.5 Gb/s are examples of where single-touch probing enables high-speed trace capture using quad-sample mode to capture read and write DQ (data) at different thresholds with rising and falling edge samples for both read and write data to sample, déclencher et afficher DDR4 et LPDDR4 à des débits de données allant jusqu'à 4 Gb/s.

Lorsqu'il est utilisé en mode quad-échantillon sur toutes les capsules, le nombre de canaux est de 34 canaux pour un U4164A, 68 canaux pour deux U4164As ou 102 canaux pour trois modules U4164A combinés.Le mode d'état quadruple n'est disponible qu'avec l'option U4164A -02G. Le mode d'état quad-échantillon peut être sélectionné sur une base par paire de pod, donc si vous n'avez qu'un sous-ensemble de signaux nécessitant le mode quad-échantillon, le nombre de canaux peut être plus élevé.

Hystérésis de l' horloge

Le module U4164A possède une fonction d'hystérésis unique qui permet à l'utilisateur de définir une plage autour du seuil d'horloge. Using clock hysteresis enables the U4164A clock input in state mode to avoid false sampling on noisy clock inputs that may float to zero volts at the differential clock input to the U4164A when the clock is turned off. L'hystérésis d'horloge améliore les captures de mode d'état des systèmes où une entrée différentielle d'horloge s'éteint et flotte à zéro volt.

Le contrôle d'hystérésis de l'horloge se trouve à l'intérieur de la boîte de dialogue de seuil pour l'horloge.Il y a aussi une entrée pour la quantité de réglage de l'hystérésis en millivolts autour du seuil entre 0 et 1 volt.

Utilisez votre analyse logique et la possibilité d'acquérir une perspicacité puissante

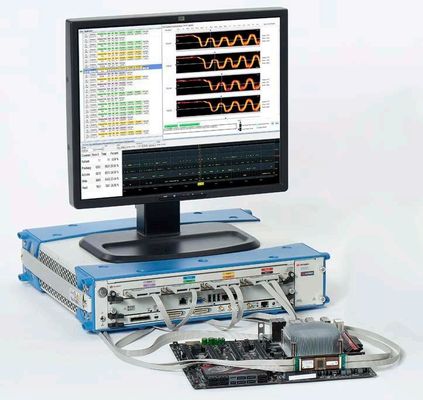

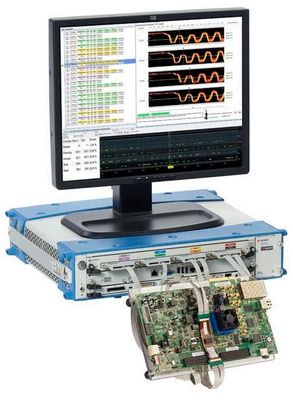

Combinez la puissante analyse de déclenchement et de protocole d'un analyseur logique avec la compréhension de l'intégrité du signal d'une portée pour résoudre des problèmes de conception difficiles.Keysight View Scope vous permet d'effectuer facilement des mesures liées au temps entre les analyseurs logiques Keysight et les oscilloscopesL'analyseur logique et les formes d'onde de l'oscilloscope sont intégrés dans un seul analyseur logique pour faciliter la visualisation et l'analyse.Vous pouvez également déclencher l'oscilloscope de l'analyseur logique (ou vice versa), et de décoiffer automatiquement les deux instruments.

¢Valider l'intégrité du signal

¢ Détecter les problèmes causés par l'intégrité du signal

¢Valider le bon fonctionnement des convertisseurs A/D et D/A

¢Valider les relations logiques et de synchronisation correctes entre les parties analogique et numérique d'une conception

Options deModule d'analyseur logique Keysight U4164A
