La fonction de la vision de la clé (Agilent/HP) 33250A 80MHz / générateur de forme d'onde Arb Description:

• sorties de fréquences sine et carrée de 80 MHz
• Sine, carré, rampe, bruit et autres formes d'onde
• Formes d'onde d'impulsion de 50 MHz avec des temps de montée/baisse variables
• 12 bits, 200 MSa/s, forme d'onde arbitraire à 64 K de profondeur
• Affichage graphique couleur

Le Keysight (Agilent/HP) Technologies 33250A Function/Arbitrary Waveform Generator utilise des techniques de synthèse numérique directe pour créer une sortie stable et précise sur toutes les formes d'onde,jusqu'à une résolution de fréquence inférieure à 1 μHzLes avantages sont évidents dans chaque signal que vous produisez, de la précision de la fréquence des ondes sinusoïdales aux temps de montée/baisse rapides des ondes carrées, à la linéarité de la rampe.

Le bouton ou le clavier numérique peut être utilisé pour régler la fréquence, l'amplitude et le décalage.Vous pouvez même entrer les valeurs de tension directement dans VppLes paramètres de synchronisation peuvent être saisis en hertz (Hz) ou en secondes.

Pourquoi se contenter d'un générateur de fonctions basiques quand on peut obtenir des formes d'ondes arbitraires sans frais supplémentaires?Profondeur de mémoire 64KVous pouvez également stocker jusqu'à quatre formes d'onde arbitraires de 64K de profondeur dans une mémoire non volatile avec des noms définis par l'utilisateur pour vous aider à trouver la bonne forme d'onde lorsque vous en avez le plus besoin.

Le logiciel Keysight (Agilent / HP) IntuiLink inclus vous permet de créer, modifier et télécharger facilement des formes d'onde complexes à l'aide de l'éditeur de formes d'onde arbitraires intuiLink.Ou vous pouvez capturer une forme d'onde en utilisant IntuiLink oscilloscope ou DMM et l'envoyer à la 33250A pour la sortiePour les programmeurs, les composants ActiveX peuvent être utilisés pour contrôler l'instrument à l'aide de commandes SCPI. IntuiLink fournit les outils pour créer, télécharger et gérer facilement les formes d'onde pour votre 33250A.

Le 33250A peut générer des impulsions simples jusqu'à 50 MHz. Avec un temps de bord variable, une largeur d'impulsion et un niveau de tension, le 33250A est idéalement adapté à une grande variété d'applications d'impulsions.

Les capacités AM, FM et FSK permettent de moduler facilement les formes d'onde avec ou sans source séparée.Le nombre de rafales programmable et le gateing vous permettent de personnaliser davantage votre signal.

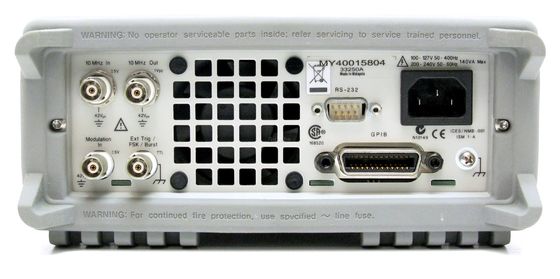

Pour les applications système, les interfaces GPIB et RS-232 sont standard et prennent en charge la programmation complète à l'aide de commandes SCPI.

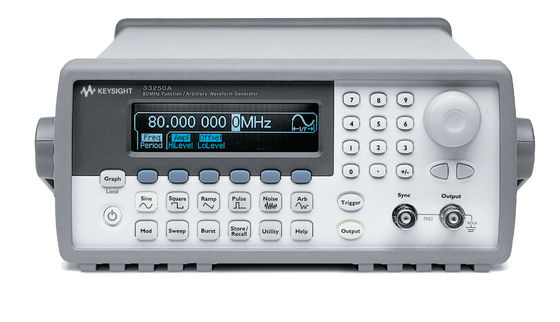

La conception unique du 33250A combine un instrument de faible profil avec les avantages d'un affichage graphique couleur.L'interface graphique vous permet également de modifier les formes d'ondes arbitraires rapidement et facilement.

La base de temps 33250A TCXO vous donne une précision de fréquence de 2 ppm pour vos applications les plus exigeantes.à un autre 33250A, ou à un Keysight (Agilent/HP) 33120A. Les réglages de phase peuvent être effectués depuis le panneau avant ou via une interface informatique, permettant un étalonnage et un réglage précis de la phase.
