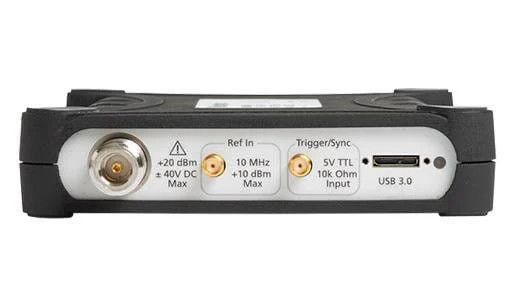

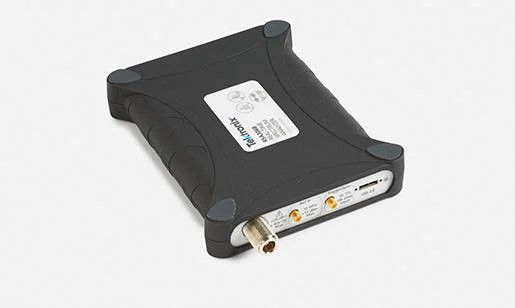

Tektronix RSA306B analyseur de spectre en temps réel USB 9 kHz à 6,2 GHz

Name: Tektronix RSA306B analyseur de spectre en temps réel USB 9 kHz à 6,2 GHz
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: RSA306B
Availability: InStock

Nom De Marque:	Tektronix
Numéro De Modèle:	RSA306B
Nombre De Pièces:	1 série
Prix:	Négociable
Délai De Livraison:	1~3 jours ouvrables
Conditions De Paiement:	T/T, Western Union

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

États-Unis

Certification:

ISO17025

Détails d'emballage:

Cartonné

Capacité d'approvisionnement:

En stock

Mettre en évidence:

6Analyseur de spectre en temps réel de 0

2 GHz

Analyseur de spectre en temps réel USB

Description du produit

Analyseur de spectre en temps réel Tektronix RSA306B

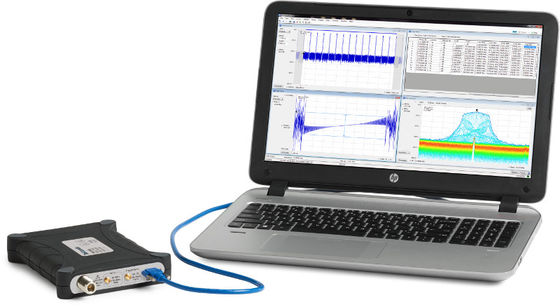

Le RSA306B utilise votre PC et le logiciel Tektronix SignalVu-PCTM RF Signal Analysis pour fournir une analyse du spectre en temps réel,capacités de capture en continu et d'analyse approfondie du signal pour les signaux de 9 kHz à 6.2 GHz, le tout dans un package très portable et peu coûteux, idéal pour le terrain, l'usine ou l'usage universitaire.

Principales spécifications de performance de l'analyseur de spectre en temps réel Tektronix RSA306B

La gamme de fréquences de 9 kHz à 6,2 GHz couvre un large éventail de besoins d'analyse
Plage de mesure de +20 dBm à -160 dBm
Mil-Std 28800 Classe 2 spécifications environnementales, de choc et de vibrations pour une utilisation dans des conditions difficiles
balayage rapide (2 par seconde) sur toute la portée de 6,2 GHz pour une détection rapide de signaux inconnus
La largeur de bande d'acquisition de 40 MHz permet une analyse vectorielle à large bande des normes modernes
Durée minimale du signal aussi courte que 15 μsec capturée avec une probabilité d'interception de 100%

Principales caractéristiques de l'analyseur de spectre en temps réel Tektronix RSA306B

Capacité d'analyse du spectre complète avec le logiciel Tektronix SignalVu-PCTM inclus
Les performances d'analyse du signal s'améliorent en associant l'USB RSA306B à des ordinateurs hôtes plus puissants
17 écrans de mesure d'analyse du spectre et du signal permettent des dizaines de types de mesure
Les déclencheurs à temps déterminé permettent de capturer des événements à la largeur d'impulsion souhaitée, idéal pour capturer des environnements de test dynamiques
Les déclencheurs de masque de fréquence facilitent la définition d'un masque de spectre pour capturer des événements ou des anomalies du signal en fonction de leur fréquence et de leur amplitude
Le déclencheur de densité DPX vous permet d'analyser et de mesurer les événements RF rares ou insaisissables en définissant une zone de mesure du spectre basée sur la fréquence à laquelle l'instrument détecte la puissance RF dans cette zone,il peut déclencher pour capturer le signal
Options pour la cartographie, l'analyse de modulation, le support des normes WLAN, LTE et Bluetooth, les mesures d'impulsions, la lecture de fichiers enregistrés, l'enquête sur le signal et le réglage de fréquence/phase
Pré-conformité EMC/EMI et dépannage - Détecteurs CISPR, normes prédéfinies, lignes limites, configuration facile des accessoires, capture de l'environnement, analyse des défaillances et génération de rapports
Le logiciel DataVu-PC permet l'enregistrement multi-unités à largeur de bande variable
Affichage en temps réel du spectre/spectrogramme pour minimiser le temps consacré à la chasse transitoire et à l'interférence
Interface de programmation d'application (API) incluse pour les environnements Microsoft Windows et Linux
Le pilote d'instruments MATLAB à utiliser avec la boîte à outils de commande d'instruments
En streaming, les enregistrements de capture d'événements à long terme
Garantie de trois ans

Applications de l'analyseur de spectre en temps réel Tektronix RSA306B

Academics/éducation
Maintenance, installation et réparation en usine ou sur le terrain
Conception et fabrication axées sur la valeur
Chasse à l'interférence

Le RSA306B: une nouvelle classe d'instruments

Le RSA306B offre une analyse de spectre complète et une analyse de signal profonde à un prix très attractif.le RSA306B sépare l'acquisition du signal de la mesureL'analyse, le stockage et la lecture des données sont effectués sur votre ordinateur personnel, tablette ou ordinateur portable.Gérer le PC séparément du matériel d'acquisition facilite les mises à niveau de l'ordinateur, et réduit au minimum les problèmes de gestion informatique.

Le RSA306B avec SignalVu-PC offre desmesures avancées pour le terrain et le laboratoire

Voyez ce que vous n'avez jamais vu auparavant: la bande passante en temps réel de 40 MHzde la RSA306B combinée à la puissance de traitement de SignalVu-PCvous montre chaque signal, même jusqu'à 15 μs de durée lorsqu'unL'image suivante montre un WLANLa transmission (vert et orange) et les signaux étroits qui se répètentSur l'écran, il y a une sonde d'accès Bluetooth.(la partie supérieure de l'écran) sépare clairement ces signaux dans le temps pourmontrer des collisions de signaux.

Spécifications de l'analyseur de spectre en temps réel Tektronix RSA306B

Toutes les spécifications sont garanties, sauf indication contraire.

Fréquencede l'analyseur de spectre en temps réel Tektronix RSA306B

Plage de fréquences d'entrée RF de 9 kHz à 6,2 GHz

Précision de référence de fréquence

Précision initiale à l'étalonnage ±3 ppm + vieillissement (après 20 minutes d'échauffement à 18 °C à 28 °C ambiants)

Précision, typique ±20 ppm + vieillissement (après 20 minutes de réchauffement à -10 °C à 55 °C ambiants)

Vieillissement, typique ± 3 x 10-6 (première année), ± 1 x 10-6/an par la suite

Entrée de référence de fréquence externe

Plage de fréquences d'entrée 10 MHz ± 10 Hz

Plage de niveau d'entrée sinusoïde de -10 dBm à +10 dBm

Impédance 50 Ω

Résolution de fréquence centrale

échantillons de QI de bloc 1 Hz

Échantillons d'ADC diffusés en continu à 500 kHz

Amplitude

Impédance d'entrée RF 50 Ω

Résistance à l'écoulement à haute fréquence VSWR (typique) ≤ 1.81 (10 MHz à 6200 MHz, niveau de référence ≥ +10 dBm)

(Perte de retour équivalente: ≥ 11 dB)

Niveau d'entrée RF maximal sans dommage

Voltage en courant continu ± 40 VDC

Niveau de référence ≥ 10 dBm + 23 dBm (continu ou de pointe)

Niveau de référence < 10 dBm + 15 dBm (continu ou de pointe)

Niveau de fonctionnement maximal de l'entrée RF

Le niveau maximal à l'entrée RF pour lequel l'instrument répondra à ses spécifications de mesure.

Fréquence centrale < 22 MHz

(chemin de basse fréquence) +15 dBm

Fréquence centrale ≥ 22 MHz

(route RF) +20 dBm

Tektronix RSA306B analyseur de spectre en temps réel USB 9 kHz à 6,2 GHz 1

Tektronix RSA306B analyseur de spectre en temps réel USB 9 kHz à 6,2 GHz 2

Tektronix RSA306B analyseur de spectre en temps réel USB 9 kHz à 6,2 GHz 3

Tektronix RSA306B analyseur de spectre en temps réel USB 9 kHz à 6,2 GHz 4

Tektronix RSA306B analyseur de spectre en temps réel USB 9 kHz à 6,2 GHz 5
