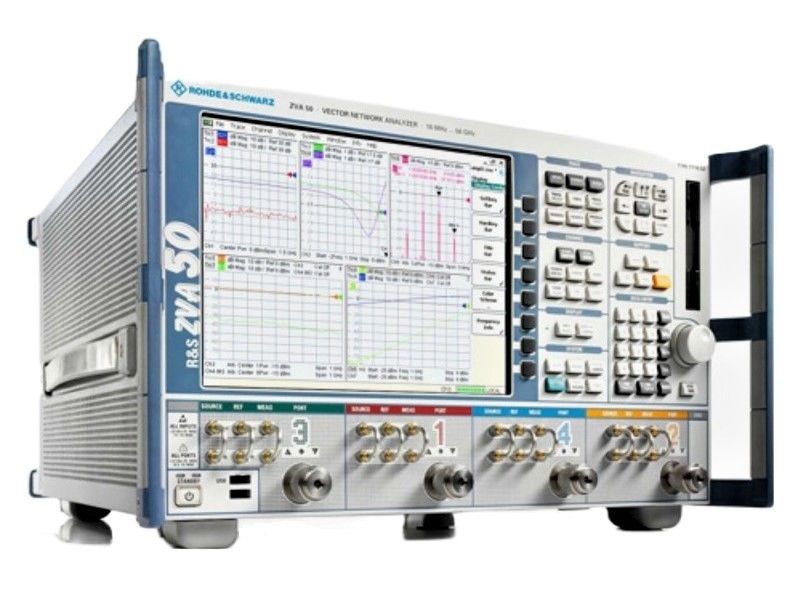

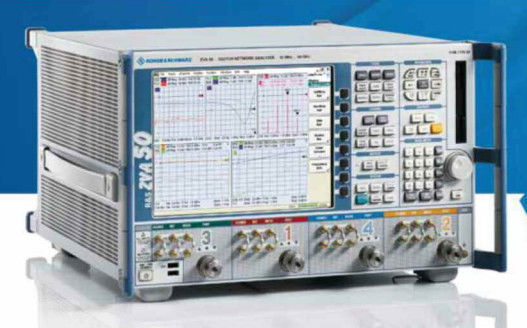

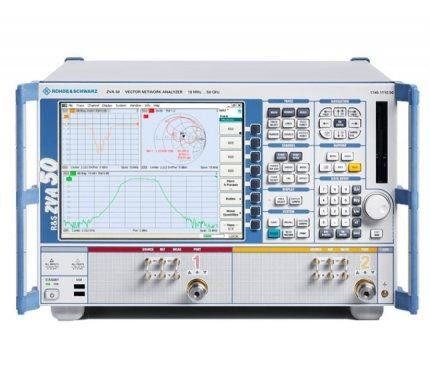

Rohde et Schwarz ZVA50 analyseur de réseau équipement de test utilisé polyvalent

Description de Rohde et Schwarz ZVA50

Le nouveau R&S ZVA50 est le premier analyseur de réseau 50 GHz à quatre ports au monde.l'analyseur permet pour la première fois d'effectuer des mesures sur des composants multiport et équilibrés dans cette plage de fréquences à l'aide d'un seul instrument;Le R&S ZVA50 offre également des caractéristiques et des spécifications uniques pour les mesures pulsées dans les applications radar et satellite.

En outre, la deuxième source intégrée du R&S ZVA50 permet d'économiser de l'argent en éliminant le générateur externe habituellement nécessaire pour les mesures d'intermodulation et de mélangeur.Cela simplifie considérablement l'exploitation et la configuration des essaisEn outre, la source intégrée balaie la plage de fréquences à analyser 10 fois plus rapidement que les solutions externes et augmente ainsi considérablement le débit de mesure.Étant donné que les mesures du paramètre S et de l'intermodulation peuvent être effectuées simultanément, les DUT n'ont besoin d'être connectés qu'une seule fois - un avantage évident en termes de vitesse de mesure.

L'architecture à quatre ports du R&S ZVA50 permet aux utilisateurs d'effectuer des tests sur des composants équilibrés.Les sources cohérentes intégrées permettent de mesurer les DUT linéaires et non linéaires à l'aide de signaux de stimulation différentielleLe décalage de phase entre les deux signaux peut être sélectionné par l'utilisateur, permettant ainsi l'analyse des composants actifs dans des conditions réelles.

Le R&S ZVA50 dispose d'un certain nombre d'assistants qui fournissent le meilleur soutien possible lors de l'exécution de tâches de mesure complexes.mesures pulsées et différentiellesIl est possible de mesurer jusqu'à 60 000 points par trace, et des fonctions de marquage et d'analyse pratiques sont fournies pour les évaluer.Un total de 100 traces peuvent être affichéesLes autres caractéristiques du R&S ZVA50 incluent des fonctions mathématiques polyvalentes, l'intégration/dé-intégration à l'aide de réseaux virtuels pour l'appariement d'impédance, ainsi que des méthodes d'étalonnage complètes.

Le R&S ZVA50 prend en charge toutes les méthodes conventionnelles requises pour les mesures pulsées dans les applications radar et satellite.Une large bande passante de mesure de 15 MHz combinée à des taux d'échantillonnage élevés permet des mesures de profil d'impulsion avec une résolution de temps de 12.5 ns. Les valeurs optimales pour la plage dynamique (130 dB), la puissance de sortie (+13 dBm) et la vitesse de mesure (3,5 μs/point) font également du R&S ZVA50 un investissement sûr pour les applications futures.

Spécification de Rohde et Schwarz ZVA50

• Analyseur de réseau haut de gamme de la série ZVA
• Option de mesure du profil pulsé
• Option de mesure du vrai différentiel
• Vitesse de mesure élevée
• Fonctionnalité polyvalente
• GPIB, réseau local, USB
• Concept multiport
• Deux sources internes
• Performance maximale de l'analyseur de réseau
• Interface utilisateur moderne (Windows)

Liste des options de ZVA50
