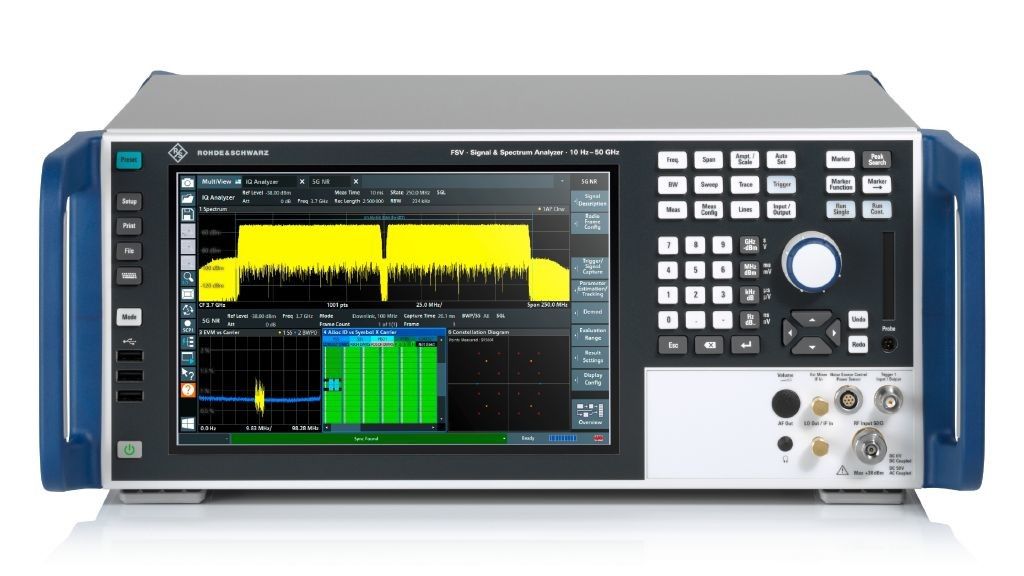

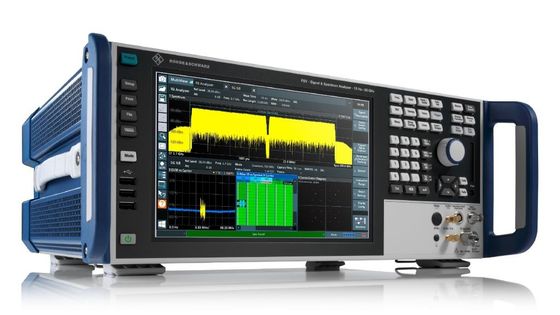

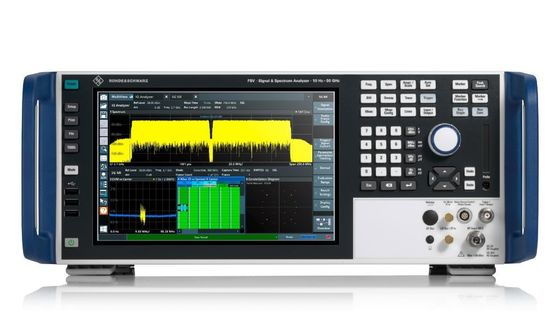

Description du produitFSV3050 Analyseur de spectre et de signal

L'analyseur de signal et de spectre R&S®FSV3000 effectue des mesures en appuyant sur un bouton,utilise des actions basées sur des événements pour la capture et simplifie la programmation de scripts avec un enregistreur SCPI pour des configurations rapides de mesures complexesLes vitesses de mesure rapides pour un débit élevé dans les applications de production sont un autre avantage majeur.

Les faits clés du FSV3050

• Plage de fréquences: de 10 Hz à 50 GHz
• Largeur de bande d'analyse jusqu'à 200 MHz
• Interface graphique avec multi-touch, enregistreur SCPI et actions basées sur des événements
• Le bruit de phase SSB à 10 kHz de décalage (1 GHz): ¥ 114 dBc/Hz

Les données relatives au produit s'appliquent dans les conditions suivantes:

• Trois heures de stockage à température ambiante, suivi de 30 minutes de chauffage

• Les conditions environnementales spécifiées sont remplies

• intervalle d'étalonnage recommandé

• Tous les réglages automatiques internes effectués, le cas échéant

Les mesures RF de base nécessitent généralement la fréquence centrale, la portée, le niveau et probablement la bande passante de résolution à configurer.Trouver les paramètres idéaux peut être difficile lorsque vous mesurez un signal inconnuLe R&S® FSV3000 est doté d'un écran multitouch et d'une structure de menu intuitive pour une facilité d'utilisation exceptionnelle.Un balayage d'un doigt à travers l'écran ajuste la fréquence centrale ou le niveau de référence. Les gestes à deux doigts ajustent la portée ou la plage de niveau affichée. Les bons réglages sont effectués en un rien de temps. Diverses mesures peuvent être affichées simultanément dans des fenêtres séparées sur le grand 10.Écran de 1". Cela facilite grandement l'interprétation des résultats. La fonction MultiView affiche toutes les mesures actives sur un seul écran. Avec la fonction séquenceur, tous les canaux sont mesurés consécutivement,l' un après l' autre. L'utilisateur reçoit des résultats constamment mis à jour et aucun ajustement de paramètres qui prend du temps n'est nécessaire

L'enregistreur SCPI intégré R&S®FSV3000 accélère la programmation des scripts de contrôle exécutables.Toutes les entrées manuelles de l'utilisateur sont traduites en commandes SCPI qui peuvent être exportées en SCPI ou dans la syntaxe des langages de programmation et des outils communs tels que C ++.Si une adaptation manuelle du code est nécessaire, une aide en ligne contextuelle fournit des informations complètes, y compris les commandes et les paramètres SCPI.

Options du FSV3050:
