Les analyseurs de réseaux vectoriels R&S®ZNA sont la série haut de gamme du portefeuille R&S VNA: une excellente performance RF est combinée à un large éventail de fonctionnalités logicielles et à un concept matériel unique.Le fonctionnement tactile uniquement ainsi que l'approche centrée sur le DUT font du R&S®ZNA un, système de mesure universel et compact pour caractériser les appareils passifs et actifs.

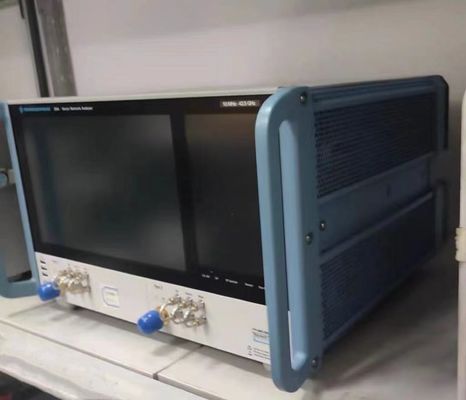

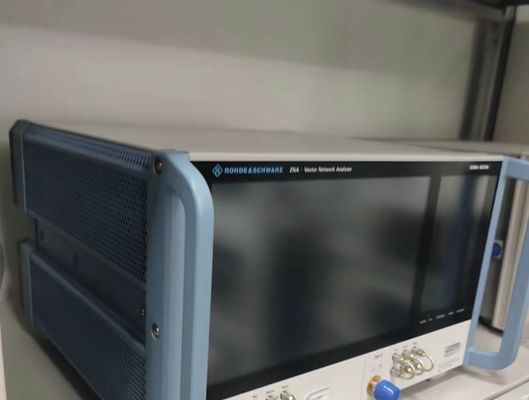

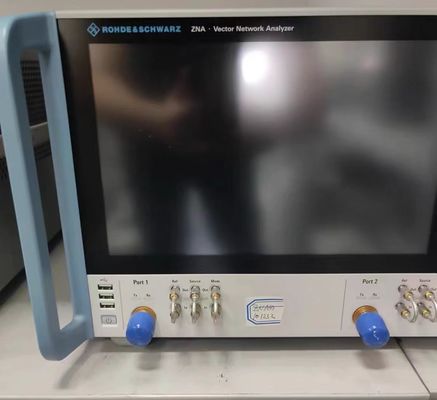

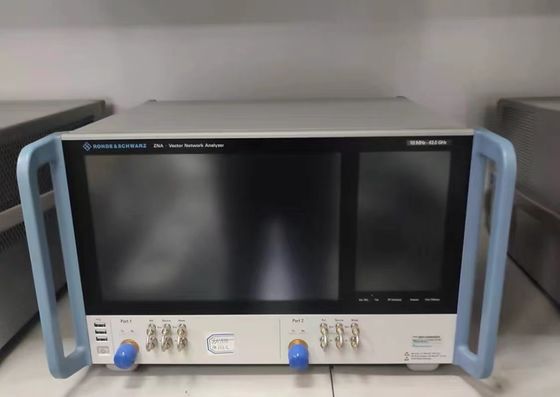

Rohde & Schwarz ZNA43 VNA Vector Network Analyzer 10 MHz à 43,5 GHz à quatre ports

Faits clés:

La fréquence d'émission de l'appareil doit être comprise entre 10 MHz et 26,5/43,5/50/67 GHz (R&S®ZNA26/43/50/67)

Deux ou quatre modèles portuaires disponibles

Excellente performance RF

Jusqu'à quatre sources intégrées

Opération tactile unique et intuitive

Le R&S®ZNA présente une stabilité exceptionnelle, un faible bruit de trace et d'excellentes données brutes, ce qui en fait un choix idéal pour les applications de développement et de production qui nécessitent une grande précision, par exemple:pour le développement et la production de composants et de modules pour les applications A&D et satellitesLe R&S®ZNA offre quatre sources internes cohérentes en phase, permettant un contrôle indépendant de la fréquence du signal à chaque port ainsi que des mesures de phase sur les mélangeurs.Il fournit deux sources d'oscillateur local interne (LO), une véritable architecture de récepteur multicanal, générateurs et modulateurs d'impulsions, un combinateur interne, référence sélectionnable

Ces caractéristiques matérielles font du R&S®ZNA un appareil universel,système d'essai compact pour la caractérisation active et passive du dispositifMême les mesures d'intermodulation sur les mélangeurs et les récepteurs peuvent être effectuées sans sources de signal externes, ce qui réduit le temps de test et simplifie la configuration du test.Grâce aux sources et aux récepteurs numériques cohérents en phase, aucun mélangeur de référence n'est nécessaire pour les mesures de phase du mélangeur et les configurations d'essai sont configurées aussi facilement que pour les mesures de paramètres S non convertis en fréquence.

Option d'analyse du spectre

Caractérisation du DUT et recherche erronée sans reconnexion du DUT à un analyseur de spectre Mesures de retard de groupe sur les convertisseurs de fréquence avec LO intégrés

¢ Mesures fiables et simples par récepteur satellite

¢ Plage dynamique de 147 dB (typiquement) et jusqu'à 170 dB (typiquement, avec option)

¢ Caractérisation des filtres à haut rejets

Temps d'essai courts et faible bruit de trace Sensitivité exceptionnelle du récepteur

Le niveau de bruit inférieur à 120 dBm (spécifications)

Le niveau de bruit est réduit à 157 dBm (typiquement avec option)

Légèreté du récepteur de 0,03 dB dans la plage de 50 à 0 dBm

¢ Tests précis de l'amplificateur, même à des niveaux de puissance très élevés et bas

¢ Plage de balayage de puissance de 100 dB (typiquement)

¢ Mesures de compression polyvalentes

Le bruit de trace est de < 0,001 dB (à 1 kHz de bande passante IF)

 Mesures précises et hautement reproductibles Concept de fonctionnement centré sur le DUT

¢ Démarrage facile, temps de configuration court Instrument compact, fonctionnement silencieux

Le bruit acoustique est aussi bas que 42 dB (A)

L'impact est faible, la pollution sonore faible

Opération par gestes tactiles Les utilisateurs peuvent utiliser le R&S®ZNA via deux écrans tactiles indépendants: ▶ Panneau de commande innovant à droite au lieu de touches mécaniques qui peuvent s'user avec le temps ▶ 12."affichage tactile à gauche pour la configuration et l'affichage des mesures Le concept de fonctionnement à double écran offre une grande flexibilité dans la configuration des mesures. Les gestes tactiles sont utilisés pour zoomer, déplacer des traces et ajouter des marqueurs. Les traces, canaux et diagrammes peuvent être glissés et déposés pour les organiser dans n'importe quelle combinaison souhaitée.,Trois alternatives pour arriver à la configuration désirée 1.Approche conventionnelle Pour la configuration générale et pour les quantités de mesure de base, tels que les paramètres S, la puissance et les rapports, les utilisateurs peuvent utiliser l'approche conventionnelle pour configurer les mesures sur le R&S®ZNA.le nombre de points, le type de mesure et la quantité de mesure.

Modèle à quatre ports avec quatre sources internes Le R&S®ZNA est disponible avec jusqu'à quatre sources internes (option R&S®ZNAxx-B31), 3ème et 4ème source interne pour les modèles à 4 ports).L'utilisateur bénéficie d'un, système compact qui peut même effectuer des mesures d'intermodulation sur des mélangeurs et des récepteurs à deux stades de conversion.Les sources cohérentes en phase et répétables en phase permettent des mesures de phase sur mélangeurs et convertisseurs sans mélangeurs de référence externes..

Options de matériel

Description Applications et avantages Option matérielle

1) Accès direct à la source et au récepteur

La fréquence de démarrage est réduite à 100 kHz (2)

¢ Prend en charge la configuration de l'accouplement inversé

¢Facilite les configurations de test externes pour les mesures de haute puissance sur une large plage de fréquences

La configuration inverse de l'accouplement augmente la portée dynamique et réduit le bruit du système R&S®ZNAxx-B16 Modèle R&S®ZNA 4 ports avec jusqu'à quatre sources internes

L'absence de sources externes signifie une configuration flexible et des temps de mesure courts

¢Configuration flexible et des réglages de test compacts, par exemple pour les DUT à deux stades de convertisseur R&S®ZNAxx-B33) 2e source LO interne pour le modèle R&S®ZNA à 4 ports

Pour la mesure simultanée de deux fréquences différentes (par exemple, signal RF et IF des mélangeurs)

¢Source RF supplémentaire (en combinaison avec la sortie LO du convertisseur d'ondes de 8 mm R&S®ZNA-B8)

¢ Mesures du mélangeur rapide et du convertisseur

¢ bruit très faible avec des mesures de conversion de fréquence

“Source RF à usage général jusqu'à 26,5 GHz (par exemple,pour fournir un signal LO pour les mélangeurs externes) R&S®ZNA-B5 2e source RF interne et 2e source LO interne pour le modèle R&S®ZNA à 2 ports R&S®ZNA avec 2 ports de test:

¢ Mesures d'intermodulation

¢délai de groupe sur les convertisseurs LO (satellite) intégrés (LNB), les modules T/R

Tests de mélangeur (avec R&S®ZNA-B8 pour LO) R&S®ZNA-B523) Quatre/huit récepteurs vrais (sans multiplexage)

Mesures fiables de la phase et de l'antenne multicanaux fournies en standard dans l'unité de base (accès direct au récepteur nécessite R&S®ZNAxx-B16) Accès IF direct, ports d'E/S commutables comme entrées ou sorties,avec une bande passante (sortie) de 2 GHz et une bande passante (entrée) de 1 GHz, par exemple lorsqu'il est utilisé dans les systèmes d'essai d'antenne

¢ Fournit un accès direct à jusqu'à huit récepteurs cohérents en phase

Il prend en charge les convertisseurs compacts en mmWave R&S®ZNA-B26 Huit générateurs d'impulsions internes et quatre modulateurs d'impulsions internes

Pour les mesures sur des signaux pulsés et pour l'intégration flexible des systèmes

¢ R&S®ZNA-B7 augmente le nombre de quantités d'ondes qui peuvent être capturées en parallèle avec R&S®ZNA-K7 R&S®ZNA-K7, R&S®ZNAxx-B4n4),R&S ZNA-B7 Fonctions de déclenchement et de commande améliorées (trois entrées de déclenchement supplémentaires), quatre sorties de déclenchement, quatre ports d'entrée/sortie de contrôle d'impulsion, prêts à déclencher, occupés, contrôle de blocage RF) 5)

¢ Adaptation universelle du système et intégration facile du système

La fréquence de référence pour le bruit de basse phase R&S®ZNA-B91
