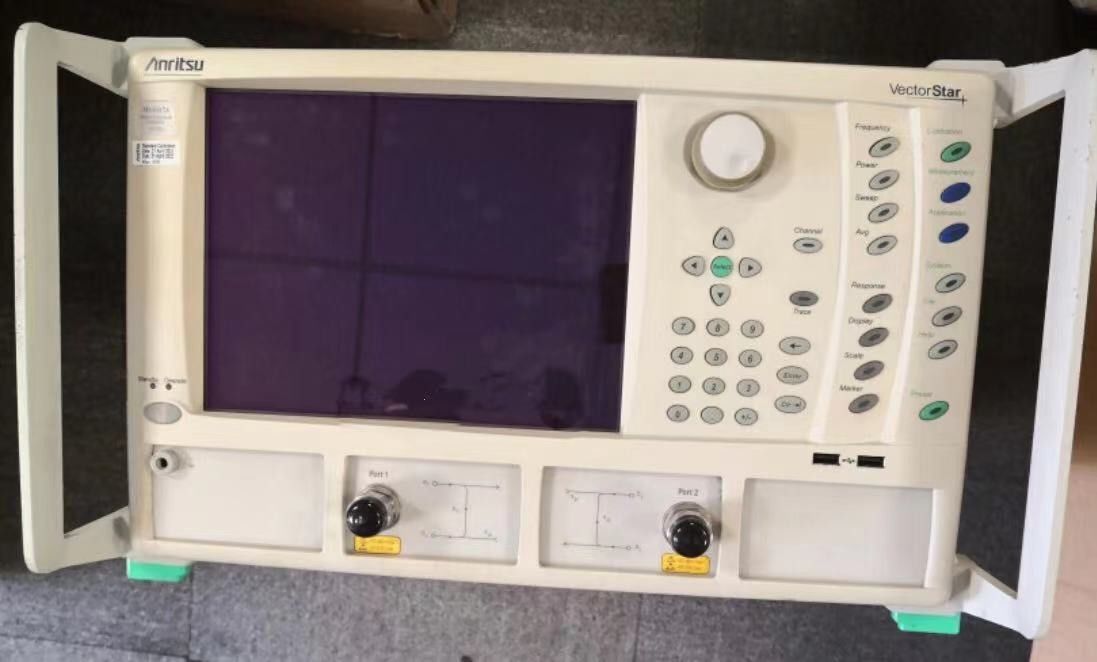

Analyseur de réseau Anritsu MS4647A utilisé calibré de 10 MHz à 70 GHz

Description du véhicule Anritsu MS4647:

L'Anritsu MS4647A VectorStar VNA offre une nouvelle référence de performance pour les mesures par paramètres S des appareils RF, micro-ondes et ondes millimétriques.Dans une seule configuration, vous pouvez capturer et afficher les performances du paramètre S d'un appareil sur la fréquence d'intérêt, la correspondance à un emplacement spécifique en utilisant le domaine temporel avec une résolution de bande passante maximale de 70 GHz, et la performance à distance à un emplacement spécifique dans l'appareil.Zoom sur les bandes étroites d'intérêt et effectuer des analyses supplémentaires telles que le retard de groupe et la réponse de fréquence.

Le VectorStar intègre un puissant microprocesseur et une liaison de données haute vitesse DSP personnalisée pour transférer rapidement les données.son utilisation de l' accès direct à la mémoire et les tampons de mémoire profonde non seulement atteint la fréquence rapide pas, mais aussi stocke et manipule de grandes quantités de données.Le VectorStar VNA optimise les performances de la gamme dynamique à large bande en utilisant une architecture d'échantillonnage harmonique et en incluant la technologie de ligne de transmission non linéaire (NLTL)Cette technique, qui intègre les brevets Anritsu, permet d'obtenir des résultatsréduit considérablement le dérapage de la N harmonique et offre ainsi la plus large plage dynamique possible à haute fréquenceIntégrer le VectorStar avec les stations de sonde des principaux fabricants de sondes pour effectuer des mesures précises sur la plaque à la fois dans les bandes micro-ondes et millimétriques.La compatibilité avec les logiciels d'étalonnage permet des étalonnages automatisés rapides pour des mesures précises des FET discrets, MMIC, composants passifs et autres.

Les spécifications de l'analyseur de réseau vectoriel ANRITSU MS4647A comprennent:

• Plage de fréquences de 10 MHz à 70 GHz
• Portée dynamique jusqu'à 140 dB
• Puissance de sortie +13 dBm

Caractéristiques:

• La portée de fréquence la plus large d'un seul port d'essai coaxial couvrant 70 kHz à 70 GHz dans un seul instrument et 70 kHz à 110 GHz dans la configuration haut débit
• Vitesse de mesure synthétisée par balayage la plus rapide < 20 μsec par point
• Plage dynamique supérieure jusqu'à 140 dB
• Puissance disponible élevée jusqu'à +13 dBm
• Meilleure performance des caractéristiques du port d'essai ¥ jusqu'à 50 dB en direction, correspondance source et correspondance charge Système d'étalonnage automatique le plus pratique avec la meilleure précision
• Résolution de données maximale utilisant 100 000 points pour une flexibilité maximale
• Meilleures données de modélisation des appareils Meilleure analyse du domaine temporel

Les options
