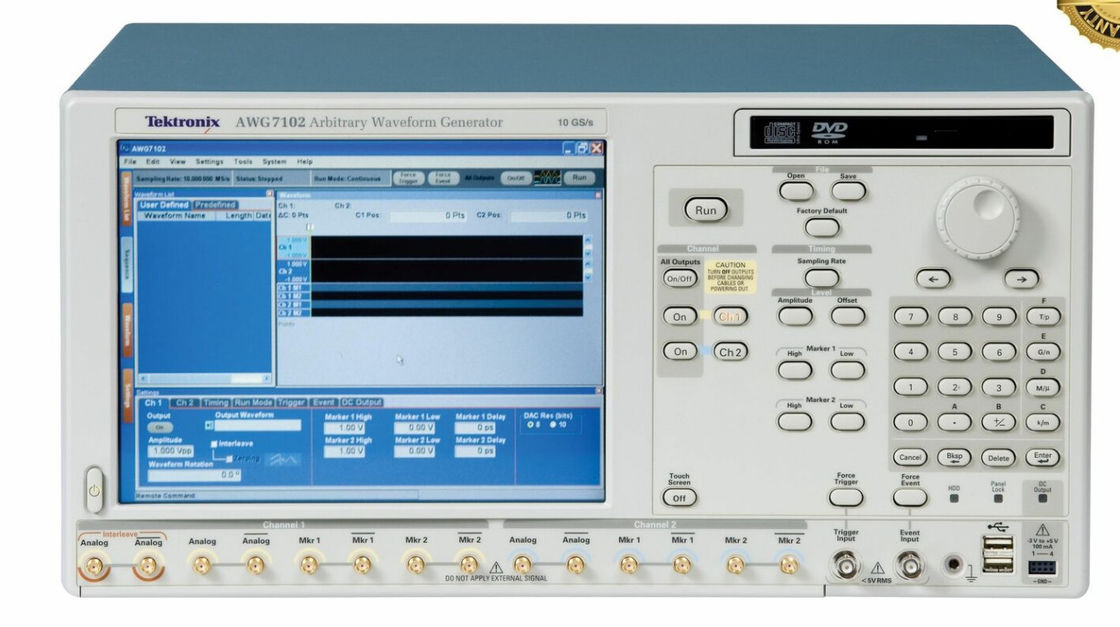

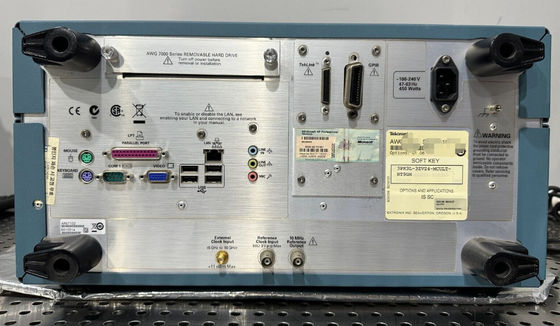

AWG7102 Générateur de forme d'onde arbitraire Tektronix

Le générateur de formes d'ondes arbitraires de la série AWG7000 offre une combinaison unique de stimulation de signal supérieure, de taux d'échantillonnage inégalé, de bande passante et de fidélité du signal, ainsi qu'une convivialité sans compromis. Cette famille offre la meilleure solution de l'industrie aux problèmes difficiles de stimulation de signal rencontrés par les concepteurs qui vérifient, caractérisent et déboguent des conceptions électroniques sophistiquées. Avec des taux d'échantillonnage de 5 Gs/s à 20 Gs/s (10 bits), ainsi que 1 à 2 canaux de sortie, les défis de mesure les plus difficiles dans les industries de la conception et du test de disques durs, de communications, de produits électroniques grand public et de semi-conducteurs peuvent être facilement résolus. Les instruments basés sur Windows (XP) offrent une facilité d'utilisation et permettent la connectivité avec des périphériques et la compatibilité avec des logiciels tiers.

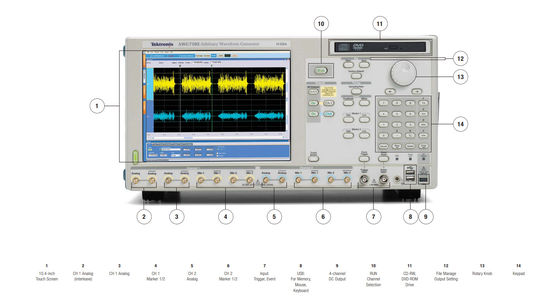

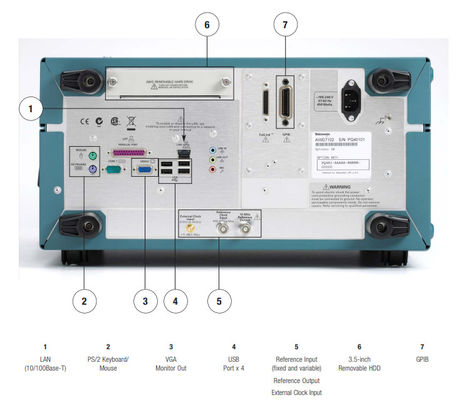

Caractéristiques deTektronix AWG7102

• Modèles 10 Gs/s (20 Gs/s) et 5 Gs/s
• 2 ou 4 sorties de marqueur à niveau variable ; synchronisation précise avec seulement 30 ps crête à crête de gigue totale (à 10^-12 BER, typique) 45 ps Tr/Tf (20 % à 80 %) ; contrôle du délai jusqu'à 300 ps (résolution de 1 ps)
• Jusqu'à 64 M (64 800 000) points de longueur d'enregistrement pour des flux de données plus longs
• La séquence en temps réel crée des boucles de formes d'ondes infinies, des sauts et des branches conditionnelles
• 1 ou 2 sorties de formes d'ondes arbitraires ; synchronisation précise avec seulement 20 ps crête à crête de gigue totale (à 10^-12 BER, typique) 45 ps Tr/Tf (20 % à 80 %) ; contrôle du décalage inter-canaux de ±100 ps (résolution de 1 ps)
• Interface utilisateur intuitive pour raccourcir le temps de test
• Contrôle du décalage de synchronisation des fronts jusqu'à 100 fs
• Résolution verticale jusqu'à 10 bits disponible : 10 bits (sans sortie de marqueur) ou 8 bits (avec deux sorties de marqueur)
• PC intégré prenant en charge l'intégration réseau et fournissant un DVD intégré, un disque dur amovible, des ports LAN et USB
• La séquence crée des boucles de formes d'ondes infinies, des sauts et des branches conditionnelles

Applications deAWG7102

• Conception et test de signaux mixtes : – 2 canaux analogiques plus 4 canaux de sortie de marqueur
• Lecture/écriture de disques durs (magnétiques/optiques) : – jusqu'à 5 Gbit/s de débit de données (2 points/cellule) ou résolution de synchronisation de 50 ps
• Génération de signaux réels, idéaux ou déformés – y compris toutes les anomalies, les défauts et les perturbations
• Télécommunications/communications de données : – jusqu'à 10 Gbit/s de débit de données (logique binaire, pré-/dé-accentuation et logique multiniveaux)
• Source de données/impulsions et d'horloge à haute vitesse et faible gigue
• Vecteurs de formes d'ondes importés d'outils tiers tels que MathCAD, MatLab, Excel et autres
• Lecture améliorée/corrompue de signaux capturés par DSO
• Communications sans fil : – jusqu'à 5 GHz (4 points de forme d'onde/cycle) signaux RF/FI arbitraires et signaux de base I et Q à large bande passante modulés
